Извлечение экрана системной платы | 31
10
Извлечение экрана системной платы
ОСТОРОЖНО! Перед проведением работ с внутренними компонентами
компьютера ознакомьтесь с информацией о мерах предосторожности,
поставляемой с компьютером, и следуйте инструкциям, приведенным в
«Перед началом работы» на стр. 11. По завершении работ с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе
«После выполнения работ с внутренними компонентами компьютера» на
стр. 13. Для получения дополнительной инфор
мации о передовом опыте в
области техники безопасности см. веб-страницу, посвященную
соответствию нормативам: dell.com/regulatory_compliance.
Предварительные действия
1 Снимите заднюю крышку. См. раздел «Снятие задней крышки» на стр. 19.
Последовательность действий
1 Выверните винты, которыми экран системной платы крепится к корпусу
компьютера.

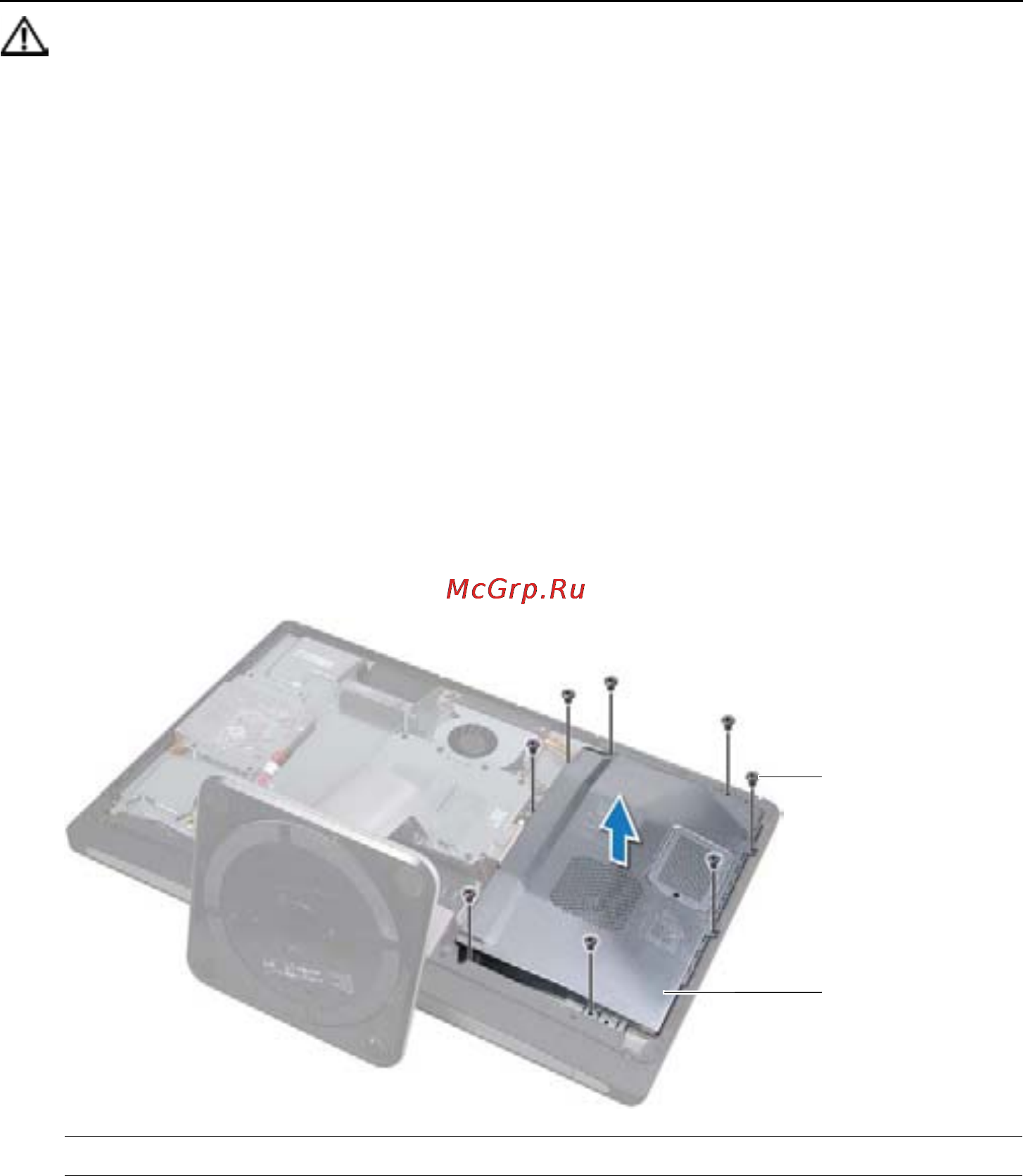

2 Приподнимите экран системной платы и снимите его с корпуса компьютера.
1 винты (8) 2 экран системной платы
2
1
