Извлечение средней крышки | 129
7 Извлеките следующие кабели из направляющих на средней раме:
• кабель LVDS
• кабель питания дисплея
• кабель ИК-приемника
• кабель камеры
• кабель питания жесткого диска и кабель передачи данных
• кабель питания оптического дисковода и кабель передачи данных
• кабель преобразователя
• кабель кнопки питания
• кабель питания подсветки дисплея

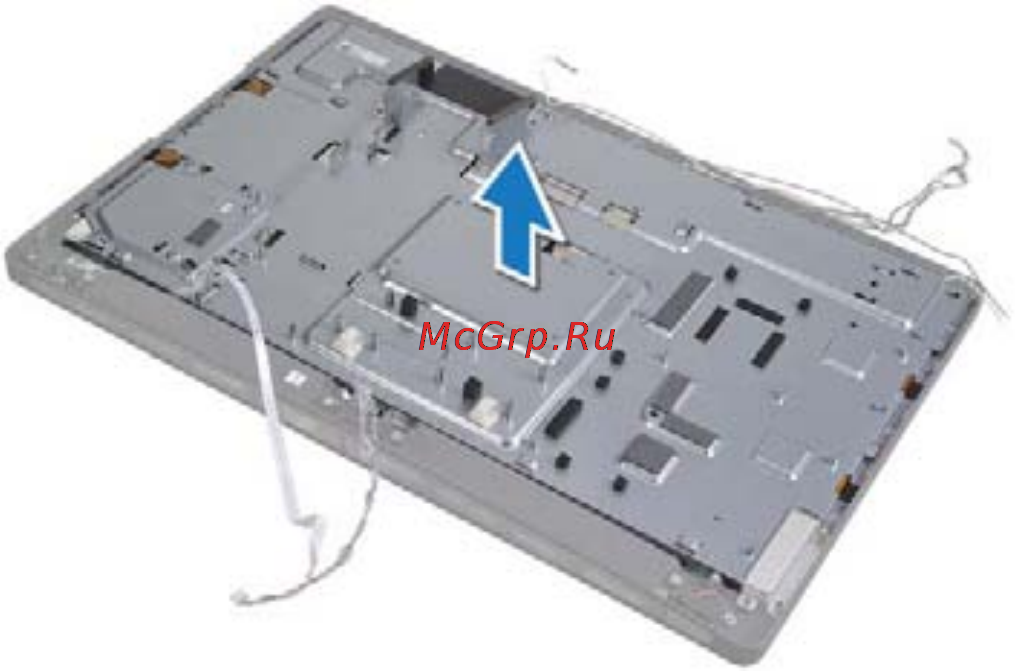

8 Приподнимите среднюю крышку и снимите ее с
корпуса компьютера.
OM_Book.book Page 129 Tuesday, May 15, 2012 3:26 PM
