120 | Извлечение кнопки питания в сборе

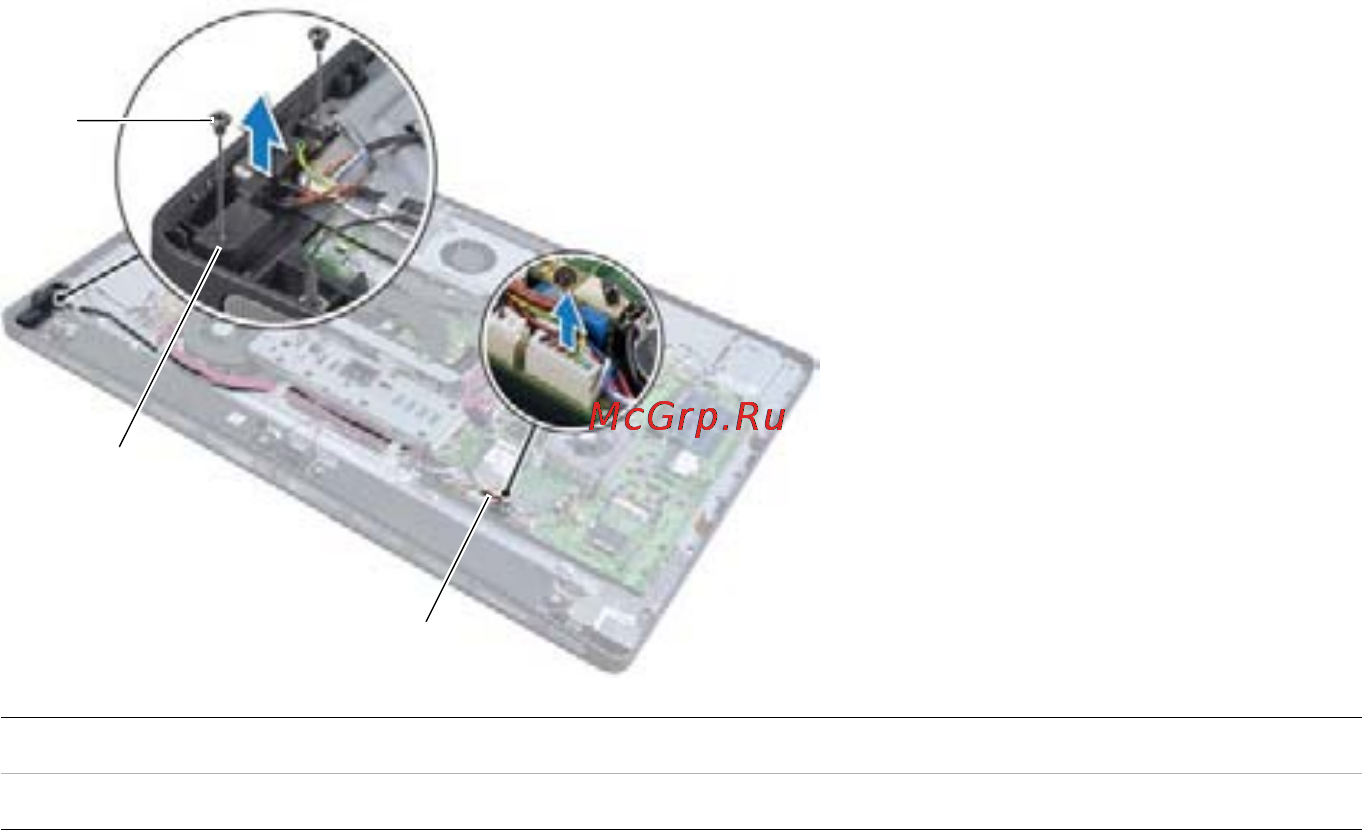

4 Нажмите на кнопку питания по направлению внутрь, чтобы освободить ее из
гнезда в корпусе компьютера, после чего аккуратно поднимите и извлеките
кнопку питания в сборе из корпуса компьютера.
1 винты (2) 2 кнопка питания в сборе
3 кабель кнопки питания
2
3
1
OM_Book.book Page 120 Tuesday, May 15, 2012 3:26 PM
