134 | Снятие панели дисплея
6 Снимите пластмассовый экран и извлеките кабель питания дисплея, кабель
сенсорного экрана и кабель LVDS из направляющих желобков.
7 Отсоедините кабель питания подсветки дисплея от дисплея в сборе.
8 Выверните винт крепления кабеля заземления к вентиляционным каналам
охлаждения процессора.
9 Выверните винт крепления кабеля заземления, проходящего от отверстия
правого динамика к средней крышке.
10
Выверните винты крепления системной платы
к боковой плате ввода-вывода.

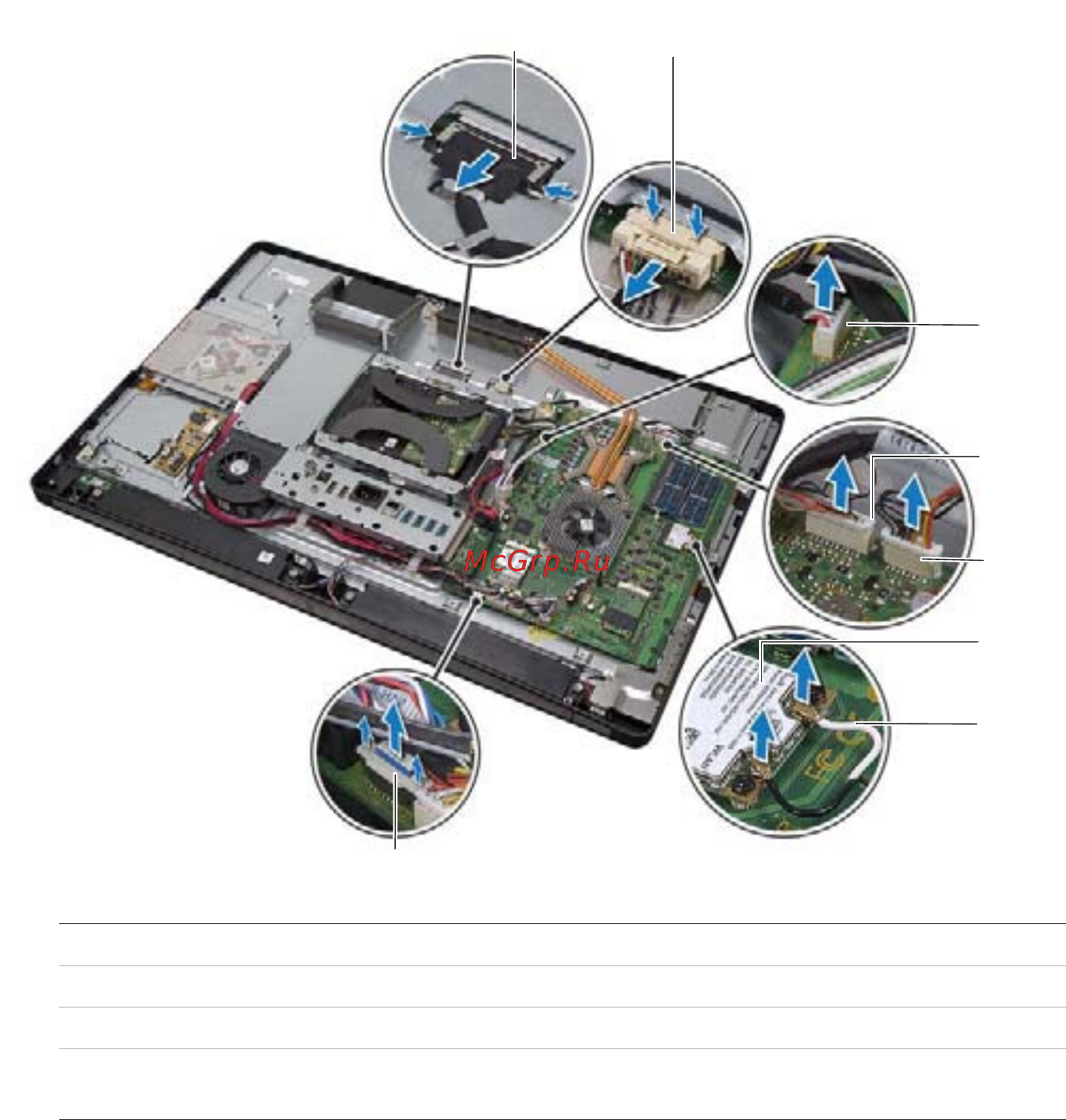

1 кабель LVDS 2 кабель питания дисплея
3 кабель сенсорного экрана 4 кабель камеры
5 кабель ИК-модуля 6 мини-плата беспроводной сети
7 антенные кабели беспроводной сети (2) 8 кабель управления настройками
громкости звука и изображения
1
2
3
4
5
6
7
8
OM_Book.book Page 134 Tuesday, May 15, 2012 3:26 PM
