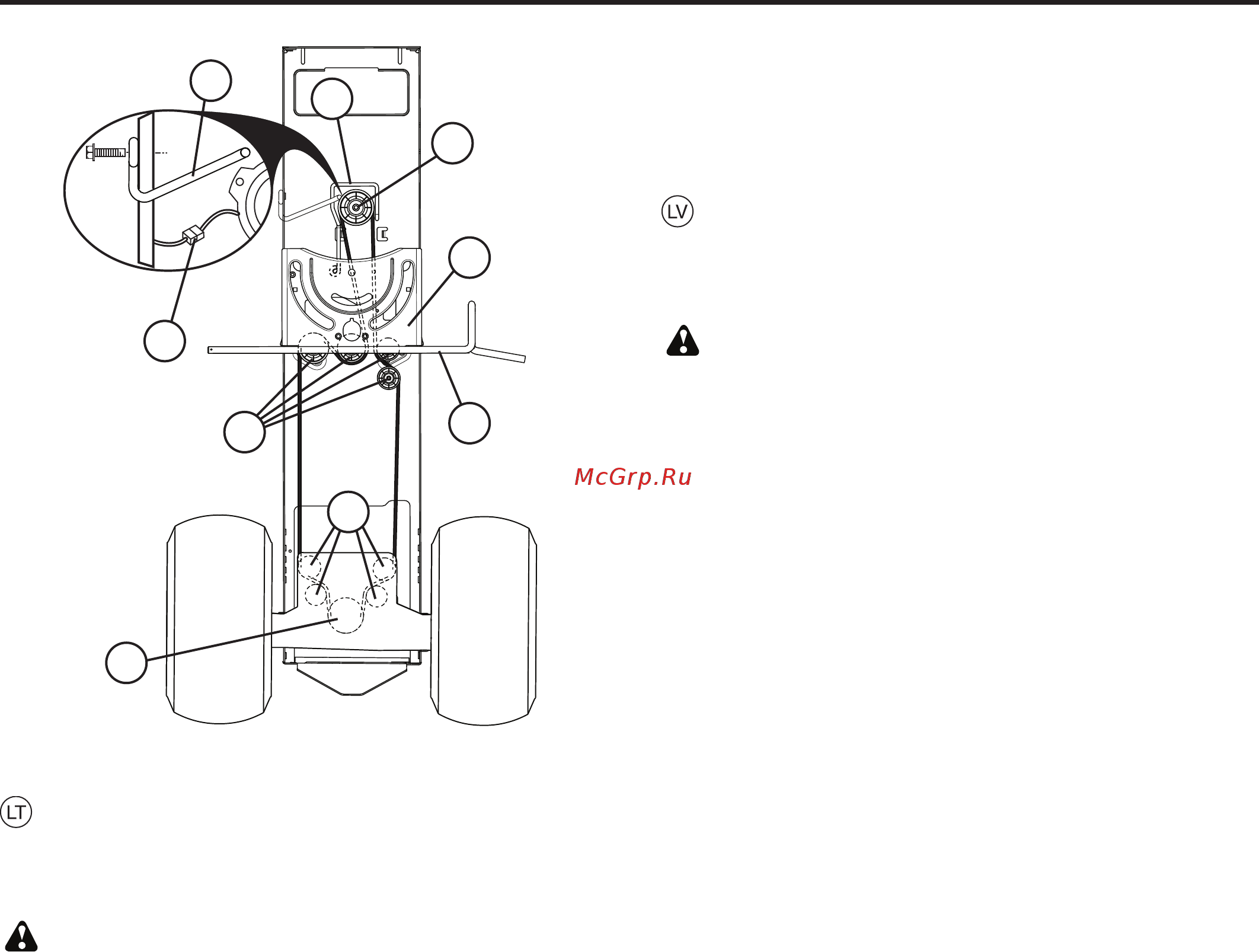

Pavaros diržo keitimas
NUĖMIMAS
1. Pastatykite traktorių ant lygaus paviršiaus. Įjunkite stovėjimo
stabdį.
DĖMESIO! Atlikdami traktoriaus priežiūros darbus būtinai
ištraukite užvedimo raktelį.
2. Nuimkite surinkimo talpyklos mechanizmą.
3. Vidurinį išmetimo lataką nuimkite vadovaudamiesi anksčiau
pateiktais nurodymais.
4. Pjovimo įtaisą nuimkite vadovaudamiesi anksčiau pateiktais
nurodymais.
5. Atjunkite sankabos laidų pynę (1).
6. Nuimkite antirotacinę jungtį (2), esančią dešinėje traktoriaus
pusėje.
7. Stovėdami traktoriaus gale darbus atlikite per galinę plokštę
- nuimkite pjovimo įtaiso pavaros diržą nuo tilto skriemulio
(3) ir galinių įtempimo skriemulių (4).
8. Nuimkite diržą nuo vidurinių įtempimo skriemulių (5).
9. Nuimkite diržą nuo variklio skriemulio (6) ir diržo kreiptuvo
(7).
UŽDĖJIMAS
1. Diržą pradėkite dėti nuo vairo mechanizmo atraminės
plokštės (8), esančios kairėję vairo mechanizmo veleno
pusėje.
PASTABA: diržas būtinai turi būti virš sankabos / stabdžių
pedalo veleno (9).
2. Uždėkite diržą ant variklio skriemulio (6) ir diržo kreiptuvo
(7).
3. Vėl sumontuokite antirotacinę jungtį (2), esančią dešinėje
traktoriaus pusėje. Stipriai užveržkite.
4. Prijunkite sankabos laidų pynę (1).
5. Toliau dėjimo veiksmus atlikite atvirkštine tvarka, nei
nuėmėte.
SVARBU: patikrinkite, ar diržas tinkamai juda visuose vejapjovės
skriemulio grioveliuose ir kreiptuvuose.
Lai noņemtu un uzstādītu dzensiksnu
NOŅEMŠANA
1. Novietojiet zāles pļaujmašīnu uz līdzenas virsmas.
Aktivizējiet stāvbremzi.
UZMANĪBU! Pārbaudiet, vai ir izņemta aizdedzes atslēga.
2. Noņemiet maisa sistēmu.
3. Noņemiet centrālo izvades sistēmu, kā aprakstīts iepriekš.
4. Noņemiet zāles griešanas ierīci, kā aprakstīts iepriekš.
5. Atvienojiet sajūga stieples (1).
6. Noņemiet antirotācijas savienojumu (2), kas atrodas traktora
labajā pusē.
7. Zāles pļaujmašīnas mugurpusē, aiz aizmugurējās plāksnes,
noņemiet no pārnesumkārbas tilta skriemeļa (3) un
aizmugurējiem balsta skriemeļiem (4) dzensiksnu.
8. Noņemiet siksnu no vidējiem balsta skriemeļiem (5).
9. Atvienojiet siksnu no dzinēja skriemeļa (6) un siksnas va-
dotnes (7).
UZSTĀDĪŠANA
1. Sāciet ar siksnas ievietošanu virs vadības sist
ēmas atbal-
sta plāksnes (8), kas atrodas vadības sistēmas vārpstas
kreisajā pusē.
PIEZĪME. Pārliecinieties, vai siksna atrodas virs sajūga/bremžu
pedāļa ass (9) augšējās daļas.
2. Uzstādiet siksnu uz dzinēja skriemeļa (6) un siksnas va-
dotnes (7).
3. Vēlreiz uzstādiet antirotācijas šarnīru (2) traktora labajā
pusē. Cieši nostipriniet.
4. Atvienojiet sajūga elektroinstalāciju (1).
5. Turpiniet uzstādīt siksnu pretēji tai secībai, kuru lietojāt, lai
siksnu noņemtu.
SVARĪGI! P ārbaudiet siksnu, lai nodrošinātu tās pareizu virzību
visās skriemeļu gropēs un vadotnēs.
