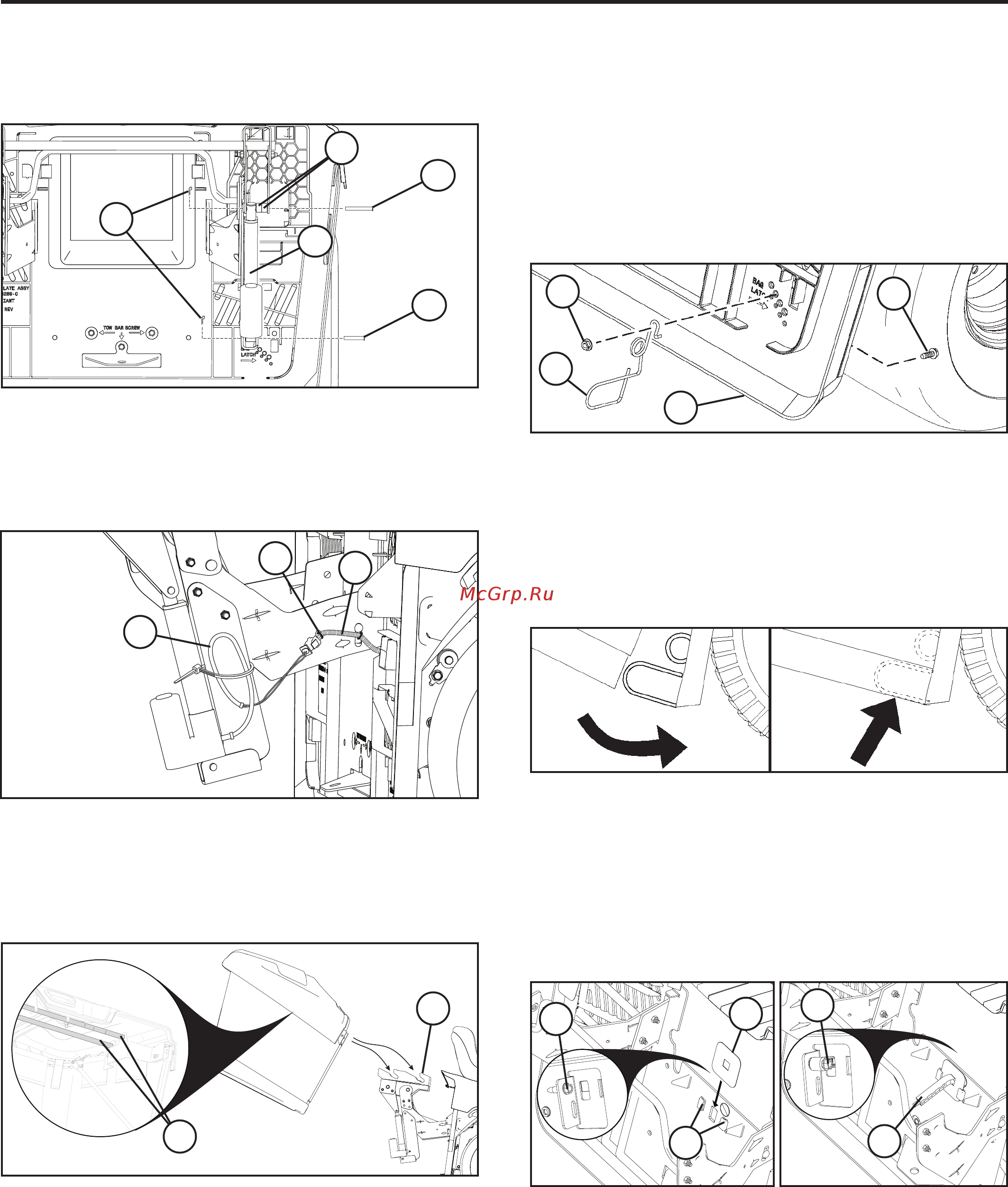

• Montaţi ansamblul sacului.
NOTĂ: Ambele tuburi transversale (30) de pe structura sudată
a suportului sacului trebuie să fi e amplasate în ansamblurile de
suport superioare (31). Extinderea uşoară a dispozitivului de
acţionare va facilita instalarea. Odată instalat, reglaţi ansamblul
sacului după necesităţi. (Vezi „Pentru a regla sacul” din această
secţiune a manualului.)
2
1
3
4
PENTRU A MONTA ÎNCHIZĂTOAREA CU ARC PENTRU
SAC
Închizătorile cu arc pentru sac sunt situate pe placa posterioară
(1), câte una în fi ecare dintre colţurile inferioare.
Înainte de montare, motorul tractorului trebuie să fi e închis, iar
frâna de mână trebuie să fi e trasă.
• Montaţi fi ecare închizătoare cu arc pentru sac cu partea cu
bucla (2) în jos şi cu faţa către ansamblul sacului.
• Puneţi bolţul de montare (3) prin placa posterioară. Puneţi
capătul curbat al închizătorii cu arc a sacului pe bolţul de
montare (3) şi fi xaţi cu piuliţa (4) aşa cum se arată. Strângeţi
foarte bine.
REGLAREA CLICHETULUI CU RESORT AL SACULUI
Dacă se reglează înălţimea ansamblului sacului, poate fi nece-
sar să se regleze închizătoarea cu arc pentru sac. Pentru a o
regla, scoateţi piuliţa (4) şi mutaţi închizătoarea cu arc pentru
sac în orifi ciul corespunzător din placa posterioară (1), având
grijă ca ansamblul sacului să fi e închis foarte bine. Strângeţi
din nou piuliţa bine.
NOTĂ: Partea inferioară a ansamblului sacului trebuie să fi e în
contact cu capătul cu buclă, astfel încât să fi e bine fi xat atunci
când este închis.
PENTRU A REGLA LEVIERUL COMPLET/PALETA SACULUI
Faceţi să alunece prelungitorul complet al sacului în poziţia
dorită (4).
• Pentru iarbă grea/udă, faceţi prelungitorul să alunece
complet înăuntru.
• Pentru iarbă mai uşoară/uscată, trageţi prelungitorul complet
în afară.
PENTRU A INSTALA LEVIERUL/EXTENSIA COMPLETĂ
A SACULUI
Înainte de instalare sau de reglare, motorul tractorului trebuie să
fi e închis, iar frâna de mână trebuie să fi e trasă.
• Scoateţi tubul central de evacuare. (Vezi “Pentru a scoate
tubul central de evacuare” din secţiunea 6 din acest manual.)
• Scoateţi ştiftul (1) din şasiu. Montaţi carcasa (2) în lăcaşurile
(3) de pe placa din spate. Ţinând carcasa în poziţie,
introduceţi maneta (4) prin lăcaş şi montaţi la loc ştiftul (1).
Reglaţi după necesităţi.
• Folosiţi distanţierele (22) pe partea din exterior a elementului
de acţionare (23) pentru a obşine alinierea corectă. Fixaţi cu
un ştift cu cap şi gaură pentru cui despicat de 2-3/8 inci (64-
95 mm) (24) şi cleme aferente (25) de 1.35 inci (34 mm) (26).
• Conectaţi cablurile elementului de acţionare (27) la cablajul
de fi re (28) de pe placa din spate.
• Conduceţi ansamblul de cabluri de-a lungul suporturilor de
sprijin, fi xând clema (29) la ansamblul cablului prin orifi ciul
din suportul din mijloc, ca în ilustraţie. Fixaţ
i toate cablurile
în exces la suportul elementului de acţionare, folosind benzi
de fi xare.
30
31
22
24
23
25
26
27
28
29
1
1
4
2
3
