33
2
• Uzstādiet maisa sistēmu.
PIEZĪME. Abas šķērscaurules (23), kas atrodas uz maisa bal-
sta metinātās daļas, jānovieto uz augšējiem balsta mezgliem
(24). Nedaudz izbīdīts spēka pievads atvieglo uzstādīšanu.
Kad uzstādīšana pabeigta, noregulējiet maisa sistēmu pēc
vajadzības. (Skatiet šīs rokasgrāmatas sadaļas „Maisa
regulēšana” informāciju.)
2
1
3
4

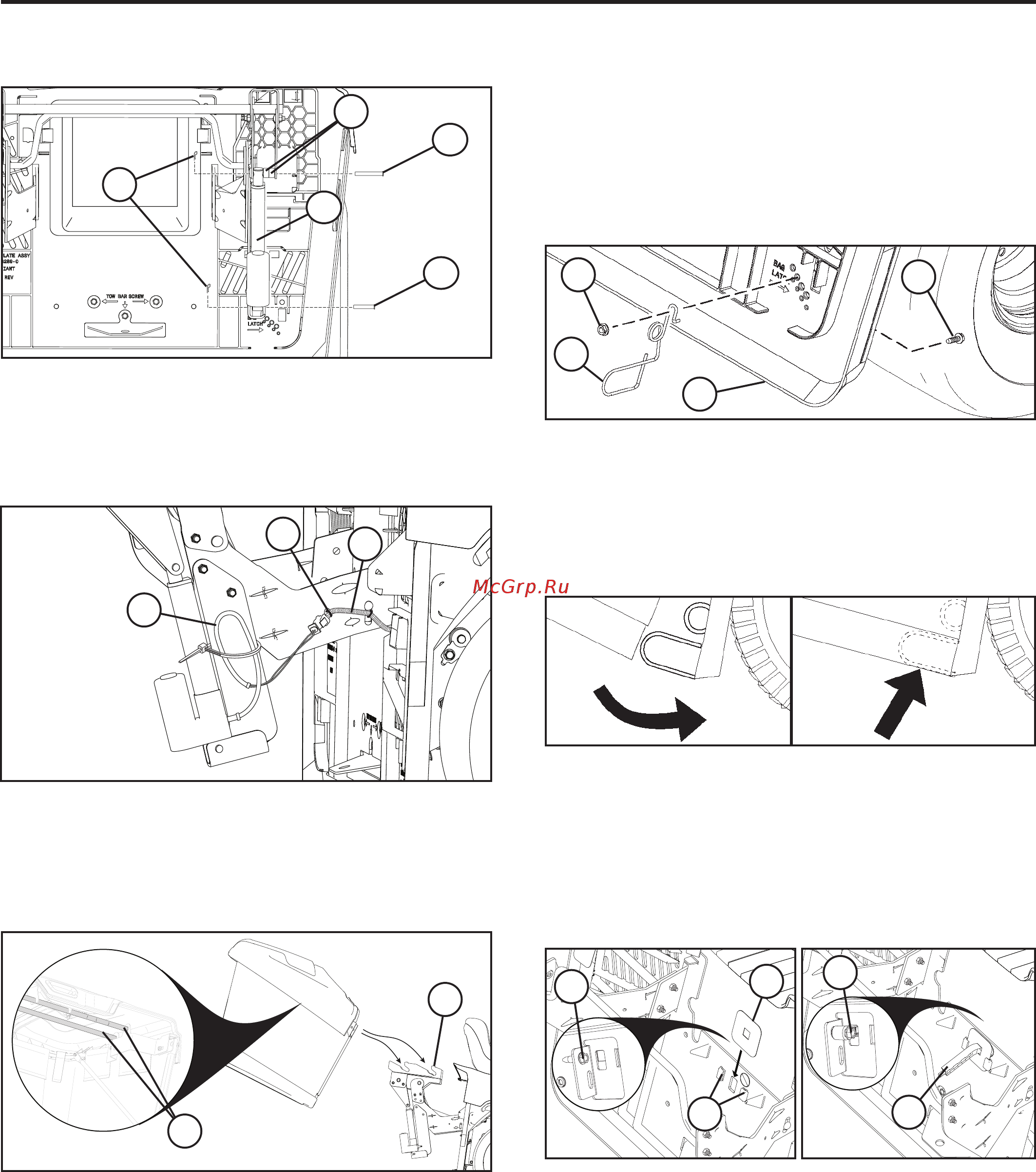

MAISA ATSPERES FIKSATORA UZSTĀDĪŠANA
Maisa atsperes fi ksatori atrodas uz aizmugurējās plāksnes (1)
— pa vienam katrā apakšējā stūrī.
Pirms uzstādīšanas izslēdziet zāles pļāvēja motoru un nospiediet
stāvbremzi.
• Uzstādiet katru maisa atsperes fi ksatoru ar cilpas galu (2) uz
leju un vērstu pret maisa sistēmu.
• Izbīdiet regulēšanas skrūvi (3) cauri balstplāksnei. Noviet-
ojiet maisa atsperes fi ksatora izliekto galu uz stiprinājuma
skrūves (3) un cieši pievelciet ar uzgriezni (4), kā parādīts
attēlā. Cieši pievelciet.
MAISA ATSPERES FIKSATORA REGULĒŠANA
Ja tiek regulēts maisa sistēmas augstums, iespējams, būs jāregulē
arī maisa atsperes fi ksators. Lai veiktu regulēšanu, noskrūvējiet
uzgriezni (4) un pārvietojiet maisa atsperes fi ksatoru uz atbilstošu
balstplāksnes (1) atveri, gādājot, lai maisa sistēma tiktu droši
noslēgta. Atkal cieši pievelciet uzgriezni.
PIEZĪME. Maisa sistēmas apakšpusei jāsakaras ar cilpas galu
tā, lai tā pēc aizvēršanas tiktu cieši nofi ksēta.
MAISA SVIRAS/AIZVARA PIELĀGOŠANA
Bīdiet maisa sistēmas pilno paplašinājumu līdz vajadzīgajam
stāvoklim (4).
• Ja jāpļauj smaga/mitra zāle, iebīdiet paplašinājumu līdz galam.
• Ja jāpļauj viegla/sausa zāle, izbīdiet paplašinājumu līdz galam.
MAISA PILNĀS SVIRAS/IETAISES UZSTĀDĪŠANA
Pirms uzstādīšanas vai regulēšanas izslēdziet zāles pļāvēja
motoru un pievelciet stāvbremzi.
• Noņemiet centrālo izvades sistēmu (skatiet „Centrālās iz-
vades sistēmas noņemšana” šīs rokasgrāmatas 6. sadaļā).
• Izskrūvējiet no šasijas skrūvi (1). Ievietojiet balstplāksnes
atverēs (3) pārsegu (2). Turot pārsegu paredzētajā vietā,
ievietojiet cauri atverei sviru (4) un ieskrūvējiet atpakaļ skrūvi
(1). Regulējiet pēc vajadzības.
• Lai panāktu precīzu salāgojumu, spēka pievada (22) ārpusē
izmantojiet starplikas (23). Nostipriniet, lietojot 2–3/8 collu
locīklskrūvi (24) un 1,35 collu locīklskrūves (25) skavas (26).
• Pievienojiet sp
ēka pievada kabeļus (27) pie vadojuma (28)
uz balstplāksnes.
• Izvietojiet kabeļus gar balsta kronšteiniem, uzstādot skavu
(29) uz kabeļu mezgla cauri atverei vidējā kronšteinā, kā
parādīts. Nostipriniet lieko kabeļa garumu pie spēka pievada
kronšteina, izmantojot žņaugu.
23
24
22
24
23
25
26
27
28
29
1
1
4
2
3
