24
2

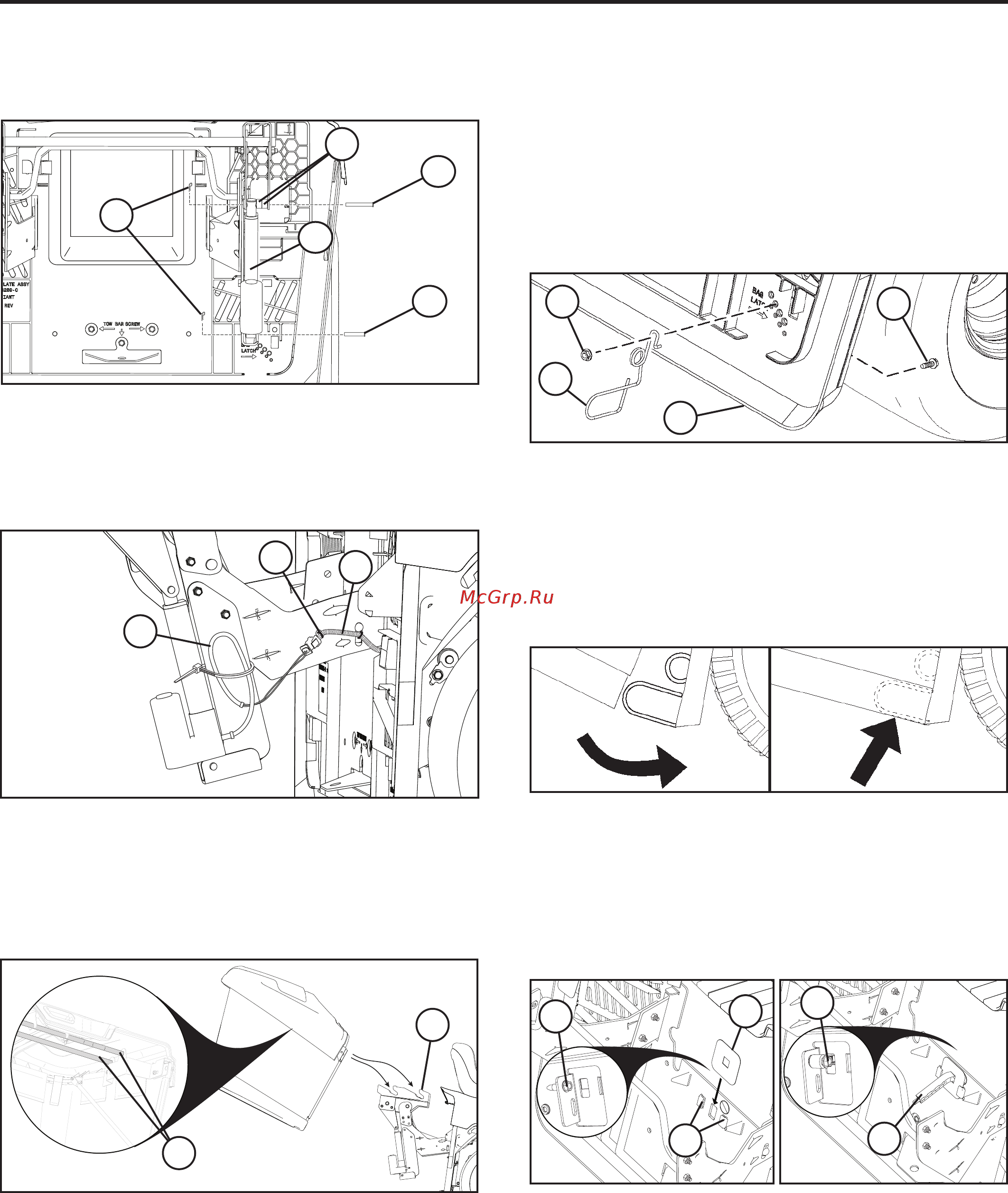

Установите блок травосборника.
ПРИМЕЧАНИЕ: обе поперечные трубки (30) на сварном
элементе опоры травосборника необходимо поместить
в верхние ложементы (31). Если слегка выдвинуть
исполнительное устройство, это упростит процесс монтажа.
После завершения монтажа произведите необходимую
регулировку блока травосборника (см. главуРегулировка
травосборникав данном разделе руководства).
2
1
3
4
УСТАНОВКА ПРУЖИННОЙ ЗАЩЕЛКИ
ТРАВОСБОРНИКА
Пружинные защелки травосборника расположены на заднем
щитке (1) - по одной в каждом из его нижних углов.
Перед установкой заглушите двигатель трактора и включите
стояночный тормоз.
Установите каждую пружинную защелку травосборника
петлевым концом (2) вниз и обращенным в сторону узла
травосборника.
Вставьте крепежный болт (3) через задний щиток. Пом-
естите изогнутый конец пружинной защелки
сборника
на крепежный болт (3) и закрепите его гайкой (4), как
показано на рисунке. Плотно затяните гайку.
РЕГУЛИРОВКА ПРУЖИННОЙ ЗАЩЕЛКИ ТРАВОСБОРНИКА
Если выполнена регулировка высоты узла сборника, может
потребоваться отрегулировать пружинную защелку сборника.
Для осуществления регулировки снимите гайку (4) и
переместите пружинную защелку сборника в соответствующее
отверстие на заднем щитке (1), убедившись в том,
что узел
сборника будет надежно закрыт. Снова прочно затяните гайку.
ПРИМЕЧАНИЕ: дно блока травосборника должно касаться
петлевого конца защелки для обеспечения надежной
фиксации в закрытом состоянии.
РЕГУЛИРОВКА РУКОЯТКИ/ЗАСЛОНКИ ЗАПОЛНЕНИЯ СБ-
ОРНИКА
Сместите полное расширение сборника в нужное положение (4).
Если трава тяжелая/влажная, полностью задвиньте рас-
ширение.
Если трава легкая/
сухая, полностью выдвиньте расши-
рение.
УСТАНОВКА РЫЧАГА / УДЛИНИТЕЛЯ СБОРНИКА
Перед установкой или регулировкой заглушите двигатель
трактора и поставьте его на стояночный тормоз.
Снимите центральный желоб. (См. главуСъем
центрального желобав разделе 6 данного руководства.)
Снимите болт (1) с шасси. Вставьте крышку (2) в проемы
(3) на заднем щитке. Удерживая крышку на месте,
вставьте
рычаг (4) в прорезь и установите обратно болт
(1). При необходимости отрегулируйте.
Если необходимо, выровняйте с помощью дистанционных
прокладок (22) снаружи исполнительного устройства (23).
Закрепите шплинтами (24) 2-3/8-дюймового штифта с
головкой и отверстием под шплинт (25) и 1,35-дюймового
штифта с головкой и отверстием под шплинт (26).
Подсоедините кабели исполнительного механизма (27) к
жгуту проводки (28) на заднем
щитке.
Протяните кабель в сборе вдоль опорных скоб, закрепив
его шплинтом (29), который вставьте затем в отверстие
средней скобы, как показано на рисунке. Выступающий
кабель прикрепите кабельным хомутом к скобе
исполнительного устройства.
30
31
22
24
23
25
26
27
28
29
1
1
4
2
3
