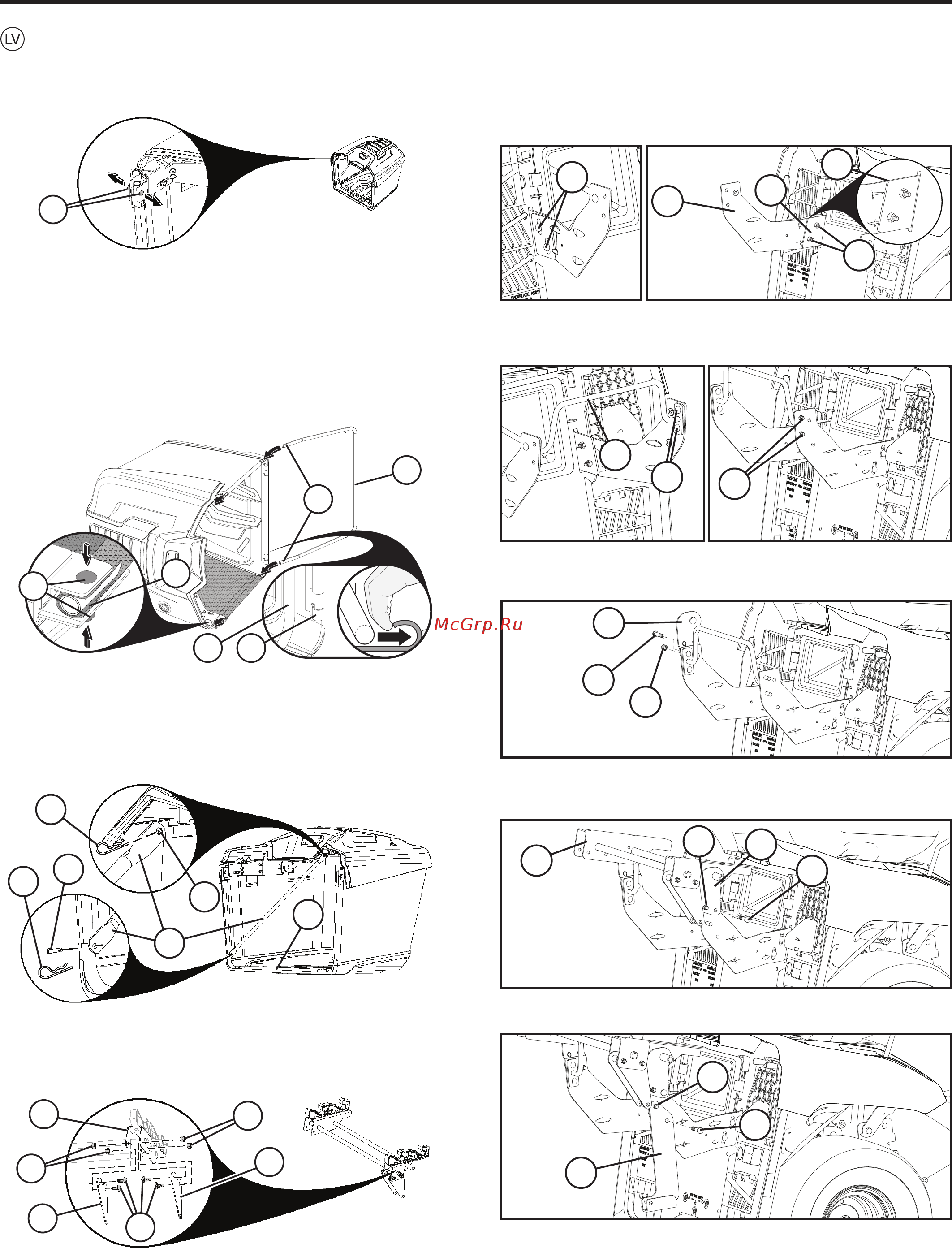

MAISA MONTĀŽA
• Atlokiet maisu un nostājieties labajā pusē.
• Izskrūvējiet bultskrūves (5/16–18 x 1,5) un uzgriežņus (1) no
augšējā rāmja priekšpuses.
• Izņemiet no maisa sistēmas šķērssaites (6).
• Uzbīdiet šķērssaiti (6) uz tapas (7) maisa rāmja aizmugurē
un nostipriniet ar fi ksācijas atsperes skavu (8).
• Nostipriniet šķērssaiti (6) ar locīklskrūvi (9) maisa rāmja
priekšpusē un nostipriniet ar fi ksācijas atsperes skavu (10).
• Veiciet tādas pašas darbības zāles pļāvēja otrā pusē.
• Maisa sistēmu novietojot uz sāniem, ievietojiet priekšējos
maisa rāmja galus (2) cauri auduma cilpām katrā maisa
pusē.
• Ieskrūvējiet atpakaļ bultskrūves un uzgriež
ņus (1), izbīdot
tos cauri maisam un maisa audumam (4), lai piestiprinātu
priekšējo rāmi augšējam. Cieši pievelciet.
UZMANĪBU!: Nepārsniedziet 100 In-Lbs/11,2 Nm.
• Nofi ksējiet maisa priekšējā rāmja apakšpusi (3) maisa
apakšpusē esošajā fi ksācijas elementā (5).
5
6
7
9
10
8
MAISA BALSTA UZSTĀDĪŠANA
• Ievietojiet bultskrūves (1) un kontruzgriežņus (2) uz
augšējiem locīklas kronšteiniem (3) un maisa locīklas
mezgla (4), kā parādīts attēlā.
4
3
3
2
2
1
1
• Izmantojot divas bultskrūves (5) un divus uzgriežņus (6),
nostipriniet kreisās puses vidējo kronšteinu (7) pie kreisās
puses priekšējā kronšteina (8), kā parādīts. Vidējiem
kronšteiniem jāatrodas ārpus priekšējiem kronšteiniem.
Veiciet tādas pašas darbības zāles pļāvēja otrā pusē.
PIEZĪME: Nominālā pozīcija (9) ir šāda: kronšteinu malas
salāgojas, kā parādīts.
• Piestipriniet kreisajam un labajam vidējam kronšteinam
balstu (10), katrā pusē izmantojot divas bultskrūves (11).
Pagaidām vēl neuzstādiet uzgriežņus.
• Uzstādiet kreiso maisa locīklu (12), lietojot vienu skrūvi (13)
un vienu uzgriezni (14), kā parād
īts. Veiciet tādas pašas
darbības zāles pļāvēja otrā pusē.
• Izbīdiet metināto daļu (15) cauri kreisās locīklas atverei un
pēc tam uzstādiet labo locīklu (16), izmantojot vienu skrūvi
(17) un uzgriezni (18), kā parādīts.
• Lietojot vienu skrūvi (19) un uzgriezni (20), uzstādiet spēka
pievada kronšteinu (21), kā parādīts.
19
20
21
12
13
14
15
17
16
18
6
7
8
9
5
10
11
11
1
2
4
53
3
