35
2

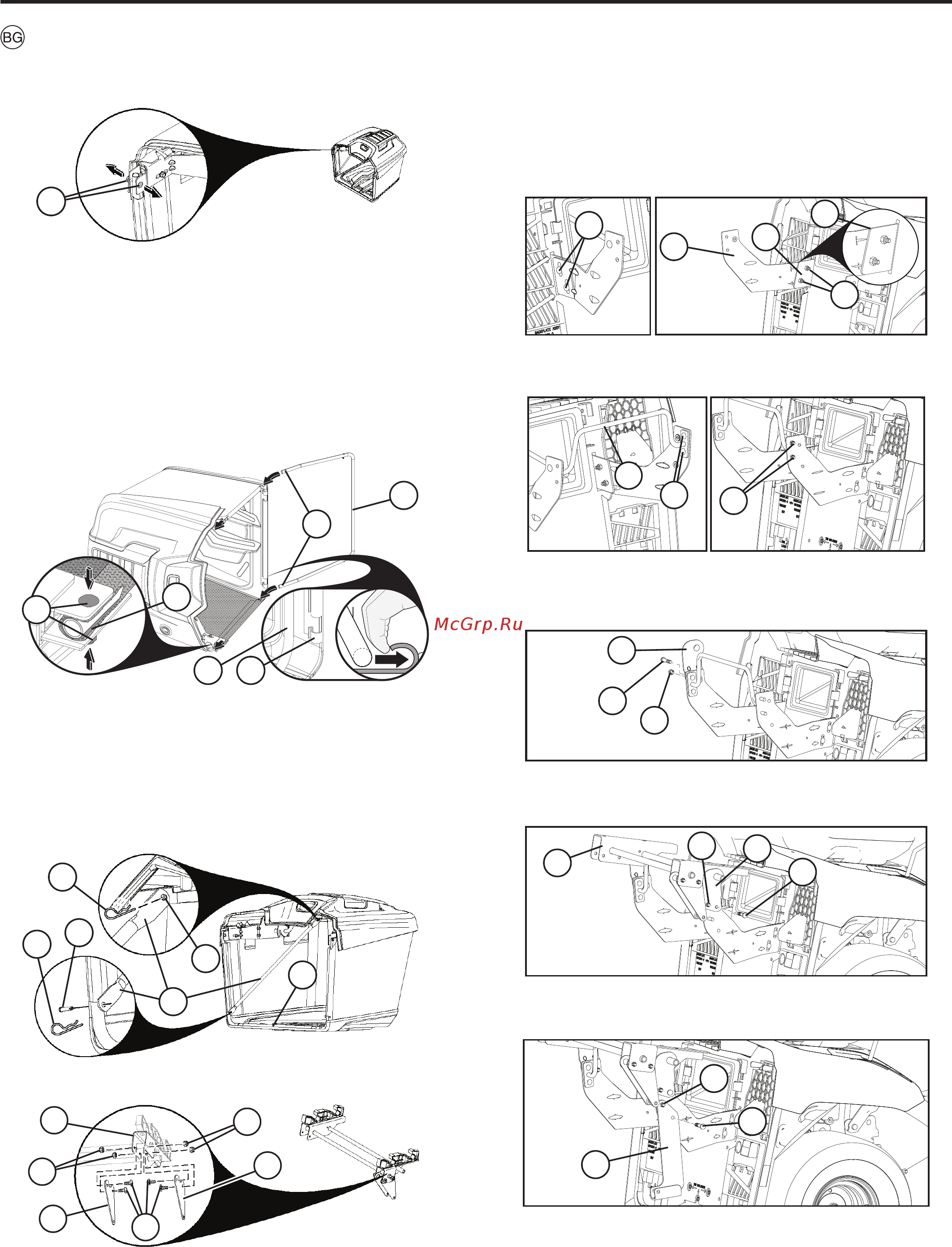

ЗА СГЛОБЯВАНЕ НА СЕНОСЪБИРАЧА
• Разгънете сеносъбирача и застанете от дясната страна.
• Свалете носещите болтове (5/16-18 x 1.5) и гайките (1) от
предната част на горната рамка.
• Свалете напречните обтегачи (6) от вътрешността на
блока на сеносъбирача.
• Плъзнете напречния обтегач (6) на щифта (7) в задната
част на горната рамка на сеносъбирача и го обезопасете
с фиксиращата скоба (8).
• Затегнете напречния
обтегач (6) с щифта с глава и отвор
(9) в предната част на рамката на сеносъбирача и го
обезопасете с фиксираща скоба (10).
• Повторете действията от противоположната страна.
• С блок на сеносъбирача, поставен отстрани, прекарайте
краищата на предната рамка на сеносъбирача (2) през
платнените гайки от всяка страна на сеносъбирача.
• Монтирайте отново носещите
болтове и гайките (1), за
да свържете предната рамка с горната рамка, като ги
прекарате през плата на сеносъбирача (4). Затегнете
здраво.
ВНИМАНИЕ: Не надвишавайте 100 инч-фунта/11,2 нютон-
метра.
• Натиснете до щракване дъното на предната рамка на
сеносъбирача (3) в пластмасовия фиксатор (5) отпред
на дъното на сеносъбирача.
5
6
7
9
10
8
ЗА ДА ИНСТАЛИРАТЕ ОПОРНИЯ БЛОК НА
СЕНОСЪБИРАЧА
4
3
3
2
2
1
1
• Свържете косата опора (10) към лявата и дясната средна
скоба с помощта на двата носещи болта (11) от всяка
страна. Не поставяйте гайките на този етап.
• Монтирайте левия шарнир на сеносъбирача (12), като
използвате един винт (13) и една гайка (14), както е
показано. Повторете действията от противоположната
страна.
• Плъзнете заварената конструкция (15) през отвора
в
левия шарнир и след това монтирайте десния шарнир
(16) с един винт (17) и гайка (18), както е показано.
• Като използвате винт (19) и гайка (20), монтирайте
скобата на задвижващия механизъм (21), както е
показано.
19
20
21
12
13
14
15
17
16
18
6
7
8
9
5
10
11
11
1
2
4
53
3
• Монтирайте носещите болтове (1) и гайките (2) върху
скобите за горните щифтове (3) и шарнирния модул на
сеносъбирача (4), както е показано.
• С помощта на двата носещи болта (5) и двете гайки
(6) обезопасете средната скоба отляво (7) към лявата
предна скоба (8), както е показано. Средните скоби
трябва да бъдат от външната страна на предните скоби.
Повторете действията от противоположната страна.
ЗАБЕЛЕЖКА: Нормалното положение (9) е с подравнени
ръбове на скобите, както е показано.
