26
2

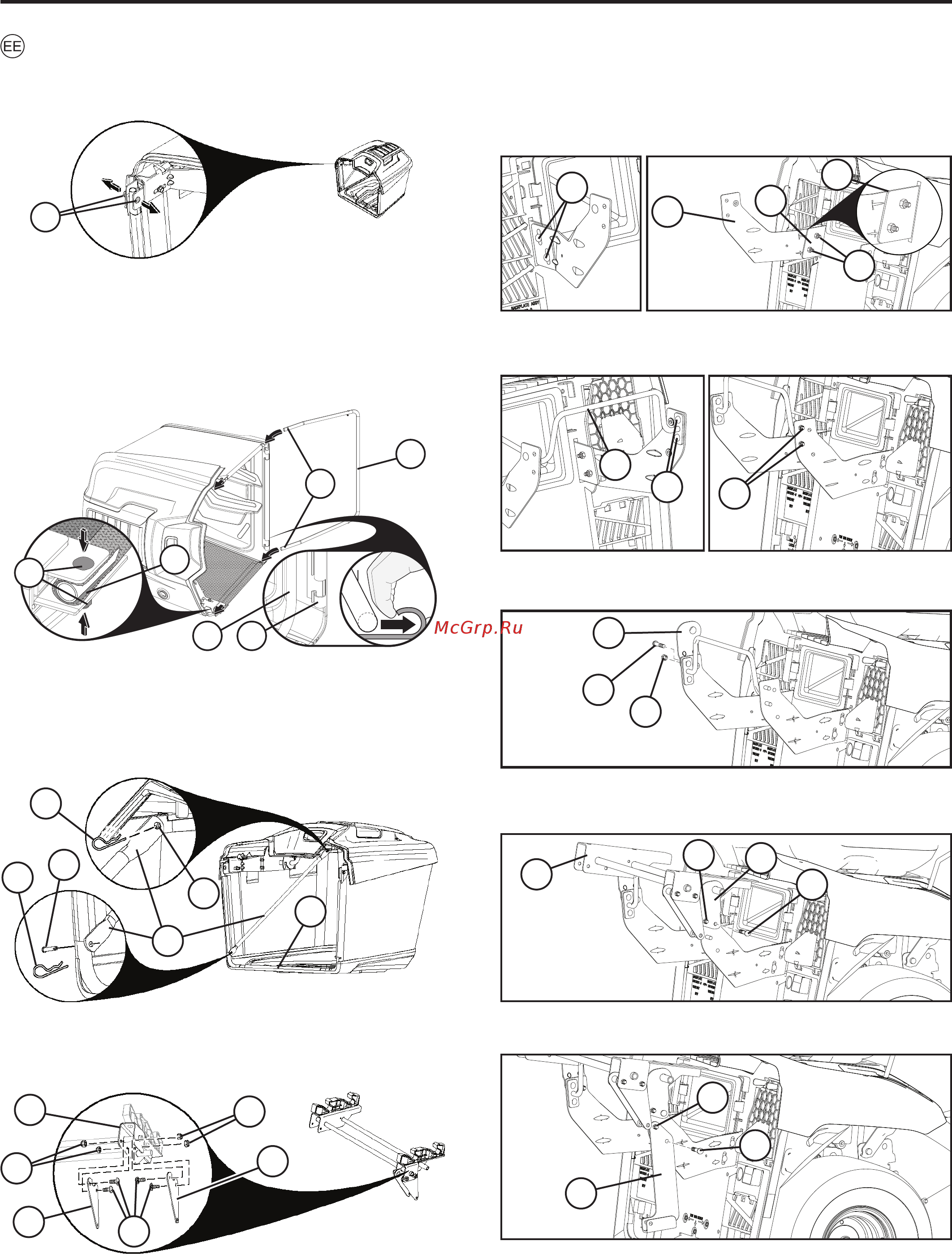

KOGUJA KOKKUPANEMINE
Voltige kott lahti ja asetage õiget pidi.
Eemaldage ülemise raami esiosast kaks (5\16”-18 x 1,5”)
kinnituspolti ja mutrit (1).
Eemaldage risttoed (6) koguja seest.
Lükake risttugi (6) tihvtile (7) koguja ülemise raami tagumis-
es osas ja kinnitage vedru ksaatoriga (8).
Kinnitage risttugi (6) tihvtiga (9) koguja raami eesmises osas
ja kinnitage vedru ksaatoriga (10).
Korrake protseduuri vastasküljel.
Hoides koguja sõlme küljel, juhtige eesmised koguja raami
otsad (2) läbi kangast silmuste mõlemalt poolt pakkemasinat.
Paigaldage kinnituspoldid ja mutrid (1) raami eesosa
kinnitamiseks ülemise raami külge, lükates need läbi koguja
kanga (4). Pingutage poltliide.
ETTEVAATUST: Ärge ületage 100 In-Lbs/11,2 Nm.
Suruge pakkemasina eesmise raami alumine osa (3)
õnarusse (5) pakkemasina põhja esiosas.
5
6
7
9
10
8
KOGUJA TOE PAIGALDAMINE
Paigaldage kinnituspoldid (1) ja kontramutrid (2) ülemise
kahvelkonstruktsiooni (3) ja koguja liigendile (4) nagu joon-
isel näidatud.
4
3
3
2
2
1
1
Kasutades kaht kinnituspolti (5) ja kaht mutrit (6), kinnitage
vasakpoolne keskmine klamber (7) vasakpoolse eesmise
klambri külge joonisel näidatud viisil (8). Keskmised klambrid
peavad olema väljaspool eesmisi klambreid. Korrake
protseduuri vastasküljel.
MÄRKUS: Nominaalseks asukohaks (9) loetakse olukorda, kus
klambrite servad on joondatud näidatud viisil.
Ühendage varras (10) vasak- ja parempoolse keskmise
klambriga, kasutades kummalgi pool kaht kinnituspolti (11).
Ärge paigaldage sel etapil mutreid.
Paigaldage vasakpoolne pakkemasina pöördtelje tugi (12)
ühe kruvi (13) ja ühe mutriga (14) näidatud viisil. Korrake
protseduuri vastasküljel.
Libistage keeviskoost (15) läbi ava vasakpoolsele
pöördteljele ning paigaldage parempoolne pöördtelg (16)
ühe kruvi (17) ja ühe mutriga (18) näidatud viisil.
Kasutades üht kruvi (19) ja mutrit (2), paigaldage ajami
klamber (21) näidatud viisil.
19
20
21
12
13
14
15
17
16
18
6
7
8
9
5
10
11
11
1
2
4
53
3
