90
E
A
M
D
Q
J
I
H
6
Установка режущего блока
Задвиньте режущий блок под машину. Отверстие для
выброса должно находиться с правой стороны.
Соберите в порядке, обратном демонтажу.
Lõikerogani paigaldamine
Lükake lõikeorgan traktori alla. Väljaviskeava peaks olema
paremal.
Paigaldamine toimub vastupidises järjekorras kui koost
lahti võtmine.
Pjovimo agregato pridėjimas
Pastumkite pjovimo agregatą po įrangos. Išmetimo anga
turi būti dešinėję pusėję.
Pridėkite atvirkščią tvarką negu demontavote.
Griešanas ierīces montāža
Pastumiet griešanas iekārtu zem mašīnas.
Montējiet pretējā secībā tai, kādā jūs to izjaucāt.
Монтаж на косачното устройство
Пъхнете косачното устройство под трактора. Отворът
за изхвърляне трябва да е отдясно.
Монтажът се извършва в обратна последователност.
Montarea subansamblului de cosit
Împingeţi subansamblul de sub maşină. Ori ciul ejectorului
trebuie să e în dreapta.
Montarea se face în ordinea inversă demontării.

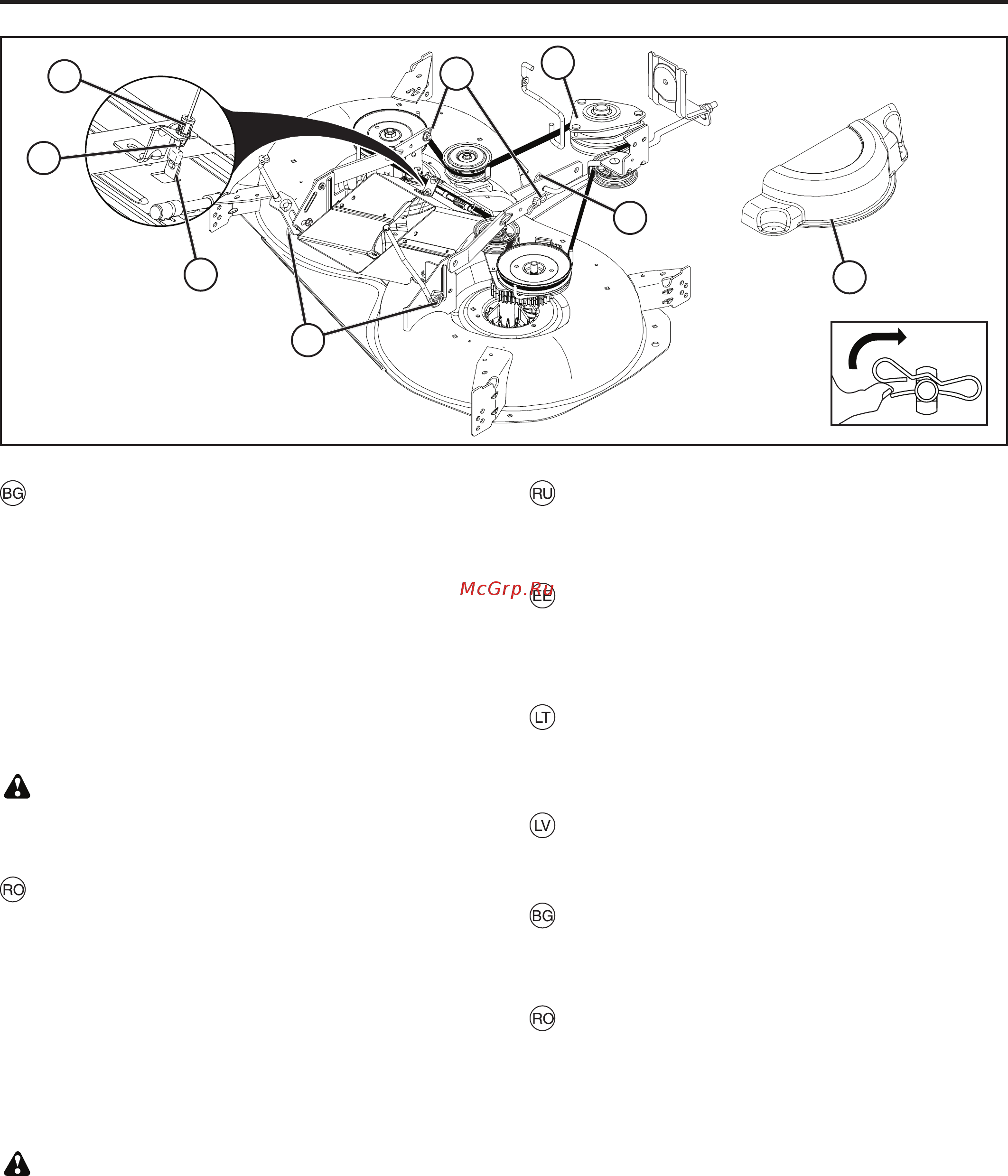

Îndepărtarea Cositoarei
• Scoateţi tubul de evacuare central aşa cum s-a arătat mai
sus.
• Plasaţi cuplajul de xare în poziţia „DECUPLAT”.
• Coborâţi pârghia de ridicare a dispozitivului de xare în
poziţia cea mai de jos.
• Scoateţi cablul (H) apăsând pe clapetele (I) şi scoateţi
capătul cablului din manşonul (J).
• Scoateţi capacul mandrinei (Q).
• Îndepărtaţi cureaua cositoarei din pulia de cuplare (M).
• Demontaţi arcul de xare (E) şi îndepărtaţi pârghia.
• Demontaţi arcul de xare (A) şi îndepărtaţi pârghia.
• Demontaţi arcul de xare (D) şi îndepărtaţi pârghia.
ATENŢIE! Pârghia de ridicare a dispozitivului de xare
este acţionată de un arc. Apucaţi strâns tija şi deblocaţi-
o încet.
• Scoateţi prin glisare cositoarea din partea dreaptă inferioară
a tractorului.
Отстраняване На Косачката
Свалете централния улей, както е описано по-горе.
Поставете ръчката на приставката в положение на
ИЗКЛЮЧЕНО.
Спуснете повдигателния лост на приставката до най-
ниското му положение.
Свалете кабела (H), като натиснете издатините (I) и
извадите края на кабела от скобата (J).
Свалете капака на дорника (Q).
Отстранете ремъка на косачката от закрепващия
елемент (М)
Разглобете фиксиращата пружина ( Е) и отстранете лоста.
Разглобете фиксиращата пружина ( А) и отстранете лоста.
Разглобете фиксиращата пружина (D) и отстранете лоста.
ВНИМАНИЕ: Повдигателният лост на приставката е
с пружина. Дръжте здраво лоста и отпускайте бавно.
Извадете косачката из под дясната страна на трактора.
