30
2

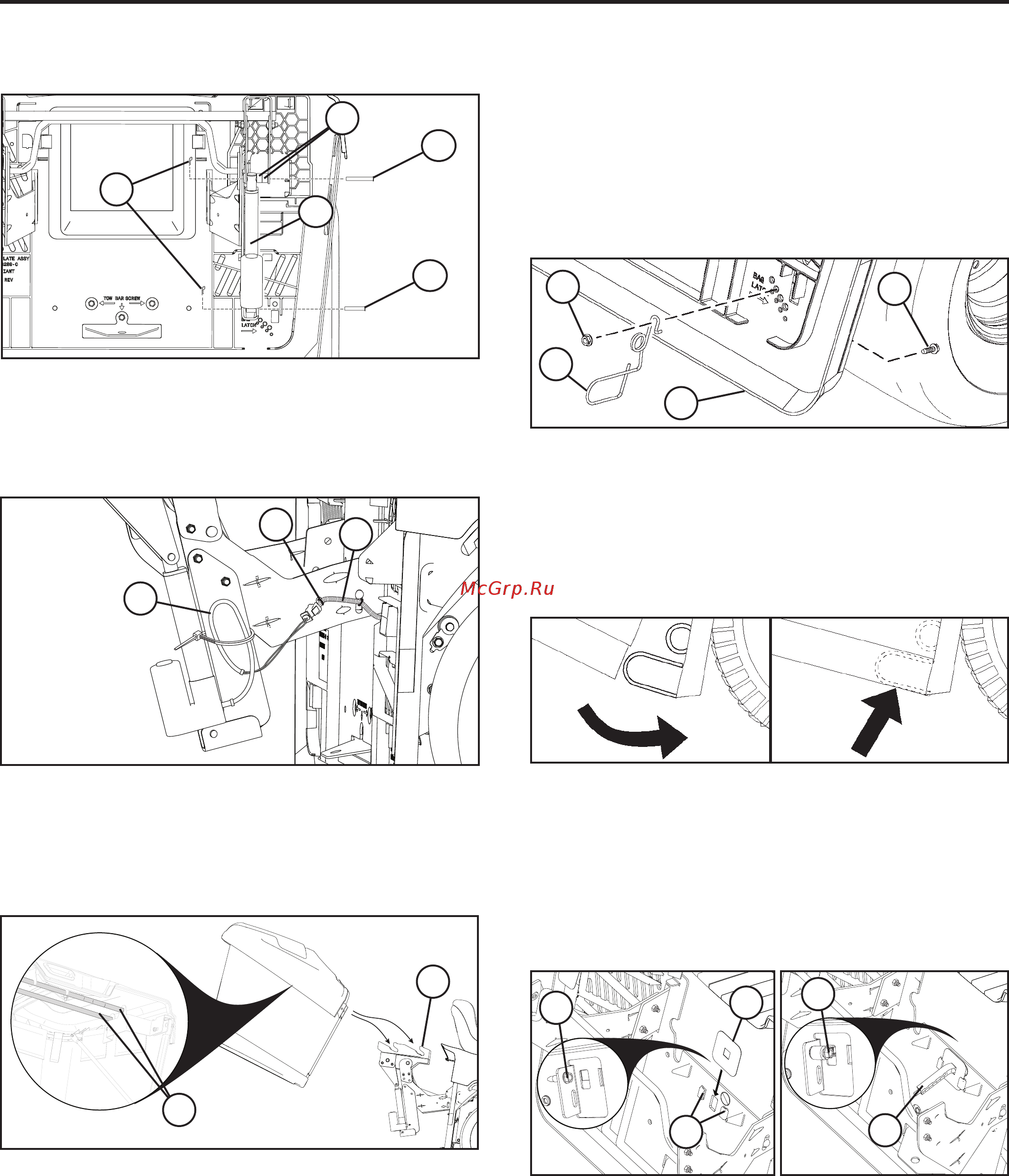

• Sumontuokite surinkimo talpyklos mechanizmą.
PASTABA. Abu skersiniai vamzdžiai (30) ant surinkimo tal-
pyklos atramos turi būti įstatyti į viršutinę atramos dalį (31).
Šiek tiek ištraukus pavarą bus lengviau atlikti montavimo dar-
bus. Jei reikia, sumontavę sureguliuokite surinkimo talpyklos
mechanizmą. (Žr. šio vadovo skyriaus dalį „Surinkimo talpyklos
reguliavimas“.)
2
1
3
4
PAKUOTUVO SPYRUOKLINIO FIKSATORIAUS TVIR-
TINIMAS
Pakuotuvo spyruokliniai fi ksatoriai tvirtinami prie užpakalinės
plokštės (1), po vieną kiekviename apatiniame kampe.
Prieš tvirtinant reikia išjungti traktoriaus variklį ir įjungti stovėjimo
stabdį.
• Įstatykite kiekvieną pakuotuvo spyruoklinį fi ksatorių galą su
kilpa (2) nukreipdami žemyn ir pakuotuvo mechanizmo link.
• Tvirtinimo varžtą (3) perkiškite per galinę plokštę. Užlenktąjį
surinkimo talpyklos spyruoklinio fi ksatoriaus galą užmaukite
ant tvirtinimo varžto (3) ir priveržkite veržle (4), kaip paro-
dyta. Stipriai priveržkite.
SURINKIMO TALPYKLOS SPYRUOKLINIO FIKSATORIAUS
REGULIAVIMAS
Jei sureguliuojamas surinkimo talpyklos mechanizmo aukštis,
gali tekti reguliuoti ir surinkimo talpyklos spyruoklinį fi ksatorių.
Kad jį sureguliuotumėte, išsukite veržlę (4) ir perkelkite surinkimo
talpyklos spyruoklinį fi ksatorių į reikiamą skylę galinėje plokštėje
(1). Patikrinkite, ar surinkimo talpyklos mechanizmas tinkamai
užsidaro. Tvirtai priveržkite veržlę.
PASTABA. Surinkimo talpyklos mechanizmo apatinė dalis turi
liestis prie galo su kilpa, kad uždarius ji laikytųsi tvirtai.
NORINT SUREGULIUOTI PAKUOTUVO UŽPILDYMO SVIRTĮ
/ MENTELĘ
Ištraukite surinkimo talpyklą ir padidinkite iki reikiamos padėties (4).
• Pjaunant sunkią ar šlapią žolę didinamąją surinkimo
talpyklos dalį visiškai sustumkite.
• Pjaunant lengvą ar sausą žolę didinamąją surinkimo
talpyklos dalį visiškai ištraukite.
SURINKIMO TALPYKLOS PILDYMO SVIRTIES / PADI-
DINIMO TVIRTINIMAS
Prieš tvirtinant ar reguliuojant reikia išjungti traktoriaus variklį ir
įjungti stovėjimo stabdį.
• Nuimkite centrinį išmetimo lataką. (Žr. šio vadovo 6 skyri-
aus dalį „Centrinio latako nuėmimas“.)
• Išsukite varžtą (1) iš važiuoklės. Įstatykite dangtį (2) į angas
(3) galinėje plokštėje. Prispaudę dangtį įstatykite svirtį
(4) kišdami per angą ir vėl įsukite varžtą (1). Nustatykite
reikiamą padėtį.
• Įdėkite tarpiklius (22) išorinėje solenoido (23) pusėje, kad jis
gerai priglustų. Pritvirtinkite naudodami 2-3/8" (24) ir 1,35"
(25) kaiščius (26).
• Solenoido laidus (27) prijunkite prie galinės plokštės laidų
pynės (28).
• Kaip parodyta, perkiškite laidus pro atramines gembes ir
uždėkite ant jų spaustuką (29) įstatydami į vidurinės gembės
skylę. Visus laidus veržtukais pritvirtinkite prie solenoido
gembės.
30
31
22
24
23
25
26
27
28
29
1
1
4
2
3
