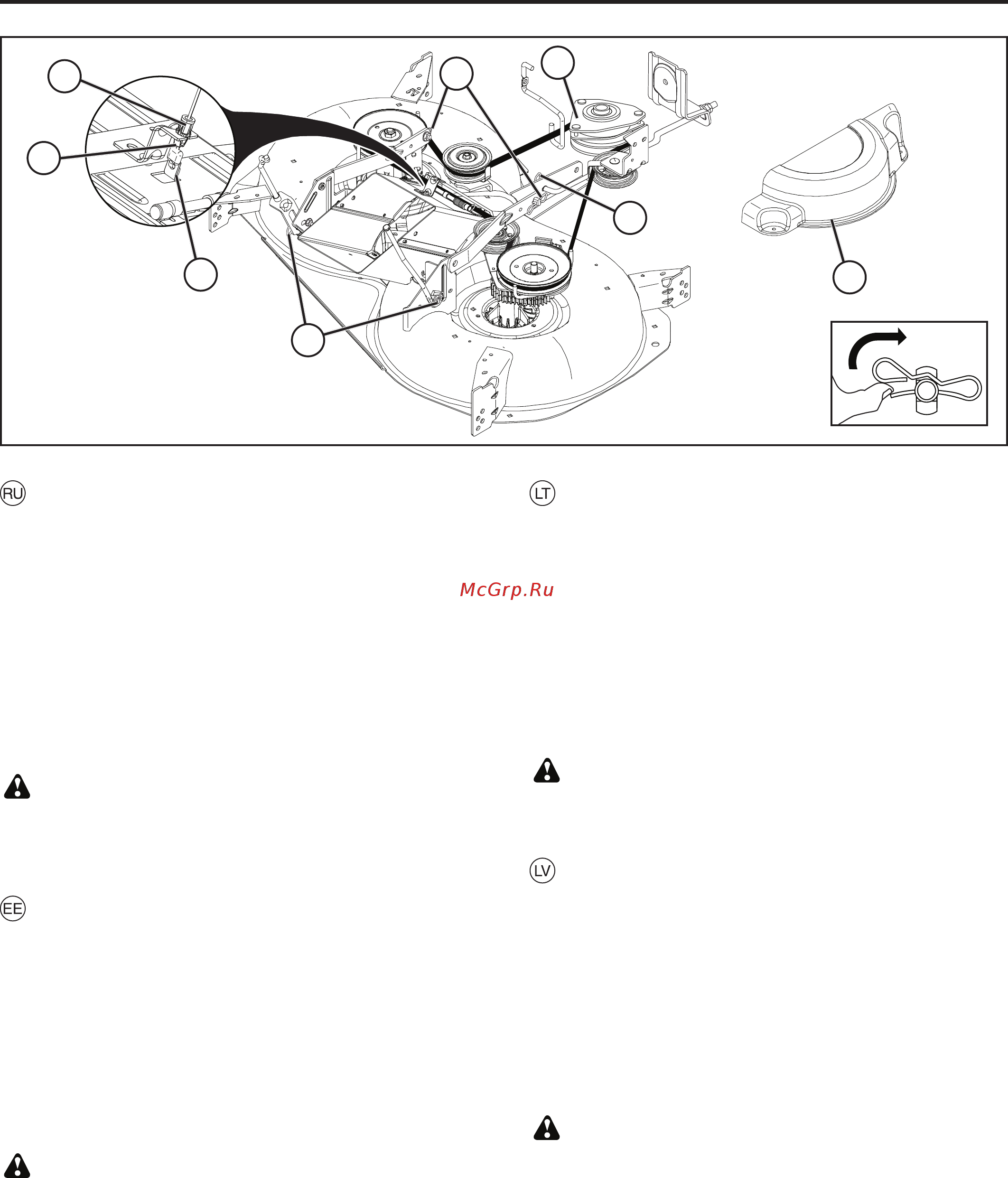

Niiduki Eemaldamine
Eemaldage keskmine šaht nagu eelnevalt kirjeldatud.
Viige lisaseadme sidur „VABASTATUD“ asendisse.
Langetage lisaseadme tõstmise hoob kõige madalamasse
asendisse.
Eemaldage kaabel (H) vajutades lahti kinnitused (I) eemal-
dades kaabli klambri lõpust (J).
Eemaldage spindli kate (Q).
Eemaldage niiduki rihm siduri rihmarattalt (M).
• Eemaldage ksaatori vedru (E) ja eemaldage hoob.
• Eemaldage ksaatori vedru (A) ja eemaldage hoob.
• Eemaldage ksaatori vedru (D) ja eemaldage hoob.
ETTEVAATUST: Lisaseadme tõstmise hoob on vedrukoor-
musega. Hoidke tugevalt vardast ja vabastage aeglaselt.
Lükake niiduk traktori parema külje alt välja.
Как Снять Косилку
Снимите центральный выпускной желоб, как описано
выше.
Установить сцепление приспособления в положение
«ОТКЛЮЧЕНО» (“DISENGAGED”)
Опустите рычаг подъема приспособления в самое
низкое положение.
Снимите кабель (H), разжав фиксаторы (I) и вынув
конец кабеля из скобы (J).
Снимите крышку вала (Q).
Снимите ремень косилки со шкива сцепления (М).
Снимите стопорную пружину (Е) и удалите рычаг.
Снимите стопорную пружину (А) и удалите рычаг.
Снимите стопорную пружину (D) и удалите рычаг.
ОСТОРОЖНО: Рычаг подъема приспособления
подпружинен. Крепко сожмите ручку на штоке и
медленно отпустите.
Сдвиньте косилку наружу с правой нижней стороны
трактора.
Lai Noņemtu Pļāvēju
• Noņemiet centrālo izvades sistēmu, kā aprakstīts iepriekš.
• Novietojiet pierīces sajūgu stāvoklī “DISENGAGED”
(atbrīvots).
• Nolaidiet pierīces pacelšanas sviru apakšējā stāvoklī.
• Noņemiet trosi (H), nospiežot tapas (I), un atvienojiet tās
galu no kronšteina (J).
• Noņemiet aptveres pārsegu (Q).
• Noņemiet pļāvēja siksnu no sajūga bloka (M).
• Demontējiet aiztura atsperi (E) un noņemiet sviru.
• Demontējiet aiztura atsperi (A) un noņemiet sviru.
• Demontējiet aiztura atsperi (D) un noņemiet sviru.
UZMANĪBU: Pierīces pacelšanas sviru darbina atspere.
Satveriet stieni stingri un atlaidiet lēnām.
• Bīdiet pļāvēju laukā no traktora labās puses apakšas.
Kaip Pašalinti Šienapjovę
Vidurinį lataką nuimkite vadovaudamiesi anksčiau pateik-
tais nurodymais.
Pritvirtinimo sankabą nustatykite padėtyje „IŠJUNGTA“.
Pritvirtinimo pakėlimo svirtį nuleiskite iki žemiausios
padėties.
Nuimkite kabelį (H) paspausdami fi ksatorius (I) ir nuimdami
kabelio galą nuo gembės (J).
Nuimkite rotoriaus gaubtą (Q).
Šienapjovės dirbą nuimkite nuo sankabos skriemulio (M).
Išmontuokite stabdiklio spyruoklę (E) ir nuimkite svirtį.
Išmontuokite stabdiklio spyruoklę (A) ir nuimkite svirtį.
Išmontuokite stabdiklio spyruoklę (D) ir nuimkite svirtį.
ĮSPĖJIMAS: Pridedama kėlimo svirtis turi spyruoklę.
Tvirtai suimkite strypą ir lėtai atleiskite.
Šienapjovę išstumkite iš po dešiniosios traktoriaus pusės.
