38
2

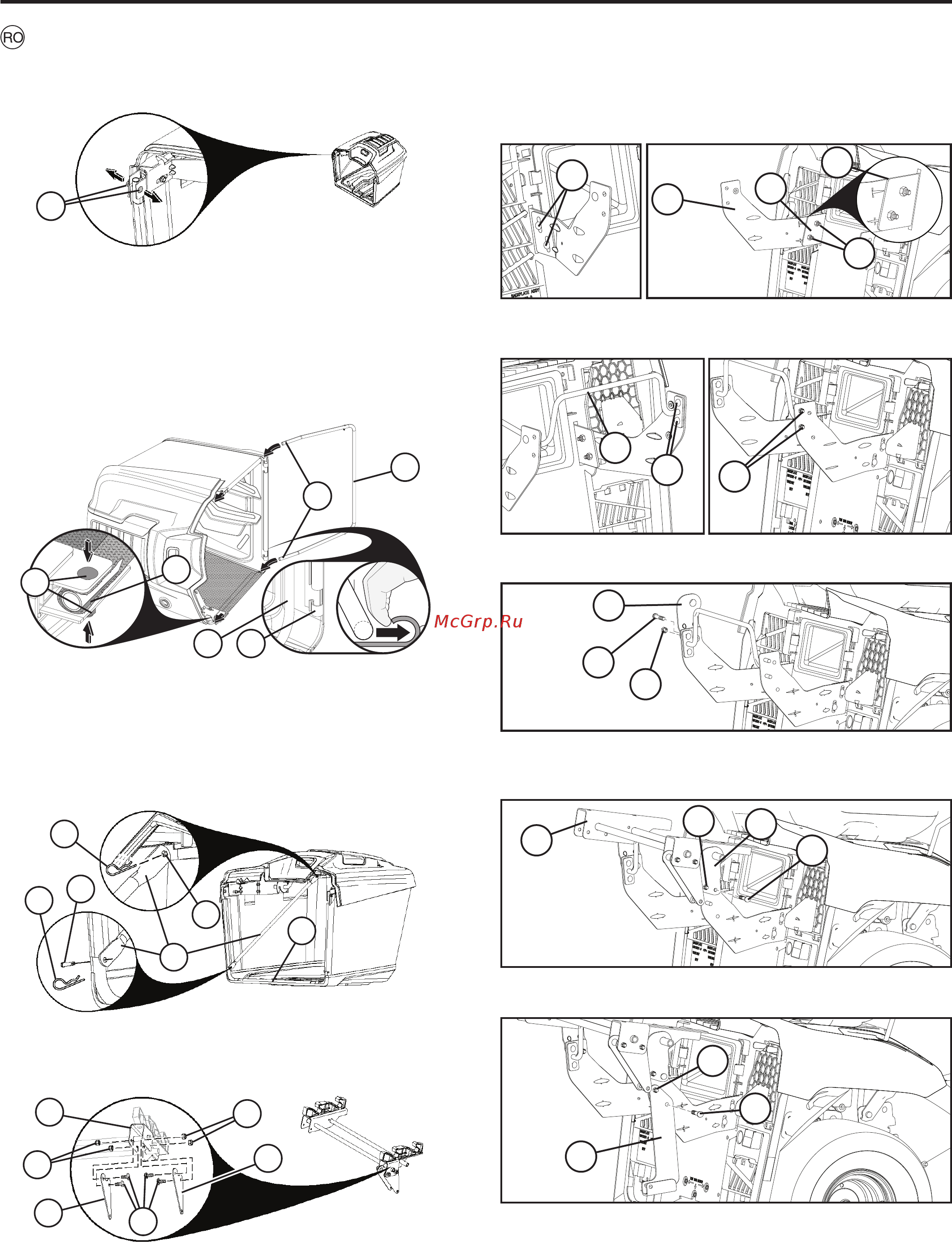

PENTRU A MONTA SACUL
• Desfaceţi sacul şi puneţi-l cu partea din dreapta în sus.
• Desfaceţi şuruburile de fi xare (5/16-18 x 1,5) şi piuliţele (2)
din partea din faţă a cadrului superior.
• Scoateţi suporturile transversale (6) din interiorul ansamblului
sacului.
• Faceţi să alunece suportul transversal (6) pe ştiftul (7) din
partea posterioară a cadrului superior al sacului şi fi xaţi cu
agrafa de fi xare (8).
• Fixaţi suportul transversal (6) pe ştiftul de cuplare (9) din partea
anterioară a cadrului sacului şi fi xaţi cu clema de fi xare (10).
• Repetaţi pe latura opusă.
• Cu ansamblul sacului aşezat pe-o parte, montaţi capetele
frontale ale cadrului sacului (2) prin inelele din material textil
de pe fi ecare parte a sacului.
• Montaţi la loc şuruburile şi piuliţele de fi xare (1) pentru
a conecta cadrul anterior la cadrul superior, trecând prin
materialul textil al sacului (4). Strângeţi foarte bine.
ATENŢIE: Nu depăşiţi 100 In-Lbs/11,2 Nm.
• Introduceţi prin apăsare partea inferioară
a cadrul anterior
al sacului (3) în suportul de fi xare (5) din partea anterioară a
părţii inferioare a sacului.
5
6
7
9
10
8
PENTRU A MONTA ANSAMBLUL-SUPORT AL SACULUI
• Montaţi şuruburile de fi xare (1) şi piuliţele de blocare (2) pe
brăţările de cuplare superioare (3) şi pe ansamblul sacului
(4) ca în ilustraţie.
4
3
3
2
2
1
1
• Folosind două şuruburi (5) şi două piuliţe de fi xare (6), fi xaţi
suportul din mijloc stânga (7) la suportul frontal din stânga
(8), conform ilustraţiei. Suporturile din mijloc trebuie să se
afl e în exterior faţă de suporturile frontale. Repetaţi pe latura
opusă.
NOTĂ: Poziţia normală (9) este obţinută când marginile
suporturilor sunt aliniate ca în ilustraţie.
• Conectaţi tija (10) la suporturile din mijloc din dreapta şi din
stânga, folosind şuruburi de fi xare (11) pe fi ecare parte. Nu
montaţi piuliţe în această etapă.
• Montaţi pivotul din stânga al sacului (12) folosind un şurub
(13) şi o piuliţă (14), ca în ilustraţie. Repetaţi pe latura opusă.
• Glisaţi partea sudată (15) prin orifi ciul din pivotul din stânga,
iar apoi montaţi pivotul din dreapta (16) folosind un şurub
(17) şi o piuliţă (18), ca în ilustraţie.
• Folosind un şurub (19) şi o piuliţă (20), montaţi suportul
elementului de acţionare (21), ca în ilustraţie.
19
20
21
12
13
14
15
17
16
18
6
7
8
9
5
10
11
11
1
2
4
53
3
