36
2
• Монтирайте блока на сеносъбирача.
ЗАБЕЛЕЖКА: И двете напречни тръби (30) на заварената
опорна конструкция на сеносъбирача трябва да бъдат
поставени на горните опорни блокове (31). С леко разгъване
на задвижващия механизъм инсталирането ще се улесни.
След като завършите инсталирането, регулирайте блока на
сеносъбирача съобразно нуждите. (Вж “За регулиране на
сеносъбирача” в този раздел на ръководството.)
2
1
3
4

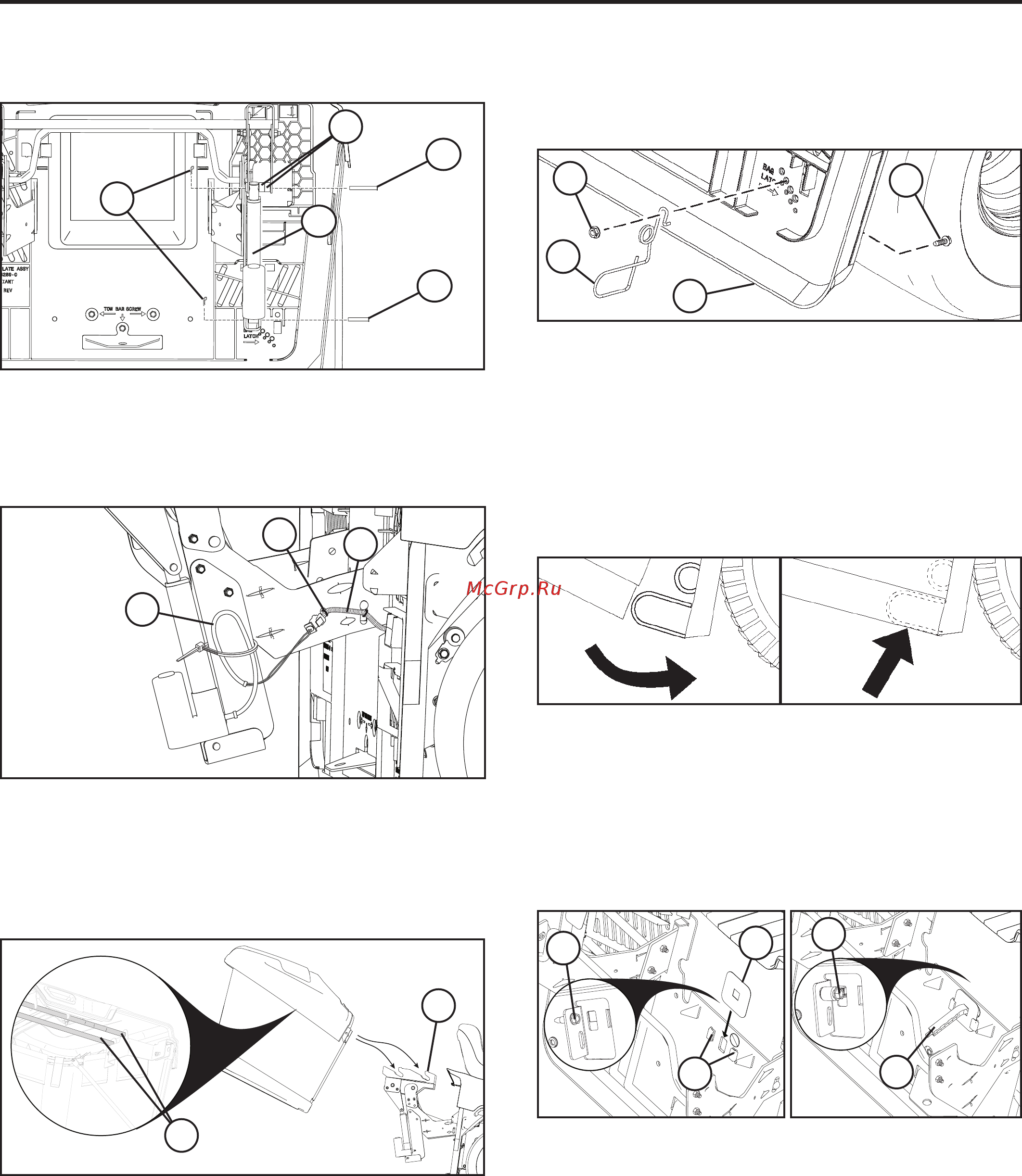

ЗА ДА ИНСТАЛИРАТЕ ЗАКЛЮЧВАЩА ПРУЖИНА НА
СЕНОСЪБИРАЧА
Заключващите пружини на сеносъбирача се намират на
задната пластина (1), по една във всеки долен ъгъл.
Преди инсталирането двигателят на трактора трябва да се
изключи и да се задейства ръчната спирачка.
РЕГУЛИРАНЕ НА ЗАКЛЮЧВАЩАТА ПРУЖИНА НА
СЕНОСЪБИРАЧА
Ако височината на блока на сеносъбирача се регулира,
може да се наложи да се регулира
и заключващата пружина
на сеносъбирача. За да регулирате, свалете гайката (4) и
преместете заключващата пружина на сеносъбирача към
съответния отвор в задната пластина (1), като проверите
дали блокът на сеносъбирача ще се затваря добре. Отново
затегнете здраво гайката.
ЗАБЕЛЕЖКА: Дъното на блока на сеносъбирача трябва да
е в контакт с отвора, така че безопасно да се задържа при
затварянето му.
РЕГУЛИРАНЕ НА ЛОСТ/ТАБЛО ЗА ПЪЛЕН СЕНОС-ЪБИРАЧ
Плъзнете удължителя за пълен сеносъбирач до желаното
положение (4).
• При събиране на тежка/мокра трева плъзнете удължителя
напълно навътре.
• При събиране на лека/суха трева плъзнете удължителя
напълно навън.
ИНСТАЛИРАНЕ НА ЛОСТ/УДЪЛЖИТЕЛ ЗА ПЪЛЕН
СЕНОСЪБИРАЧ
Преди монтаж или регулиране двигателят на трактора трябва
да се изключи и да се включи ръчната спирачка.
• Свалете централния улей за разтоварване. (Вж. “Сваляне
на централния улей” в раздел 6 на настоящото ръководство.)
• Извадете болта (1) от шасито. Поставете капака (2) в
прорезите (3) в задната пластина. Придържайки капака
на мястото му, прекарайте лоста (4) през прореза и
монтирайте болта (1). Регулирайте съобразно нуждите.
• Използвайте раздалечителите (22) на външната
страна на задвижващия механизъм (23) за правилно
подравняване. Обезопасете с щифт с глава и отвор
2-3/8" (24) и скоби 1.35" (25) за щифт с глава и отвор (26).
• Свържете кабелите на задвижващия механизъм (27) към
кабелния сноп (28) на задната пластина.
• Насочете кабелната сглобка
по продължение на опорните
скоби, като поставите скобата (29) на кабелната сглобка
и я прекарате през отвора в средната скоба, както е
показано. Обезопасете излишния кабел към скобата на
задвижващия механизъм с помощта на скоби.
30
31
22
24
23
25
26
27
28
29
1
1
4
2
3
• Монтирайте всяка заключваща пружина с края с отвора
(2) надолу и обърната към блока на сеносъбирача.
• Поставете монтажния болт (3) през задната пластина.
Поставете извития край на заключващата пружина на
монтажния болт (3) и го закрепете с гайката (4), както е
показано. Затегнете здраво.
