23
2

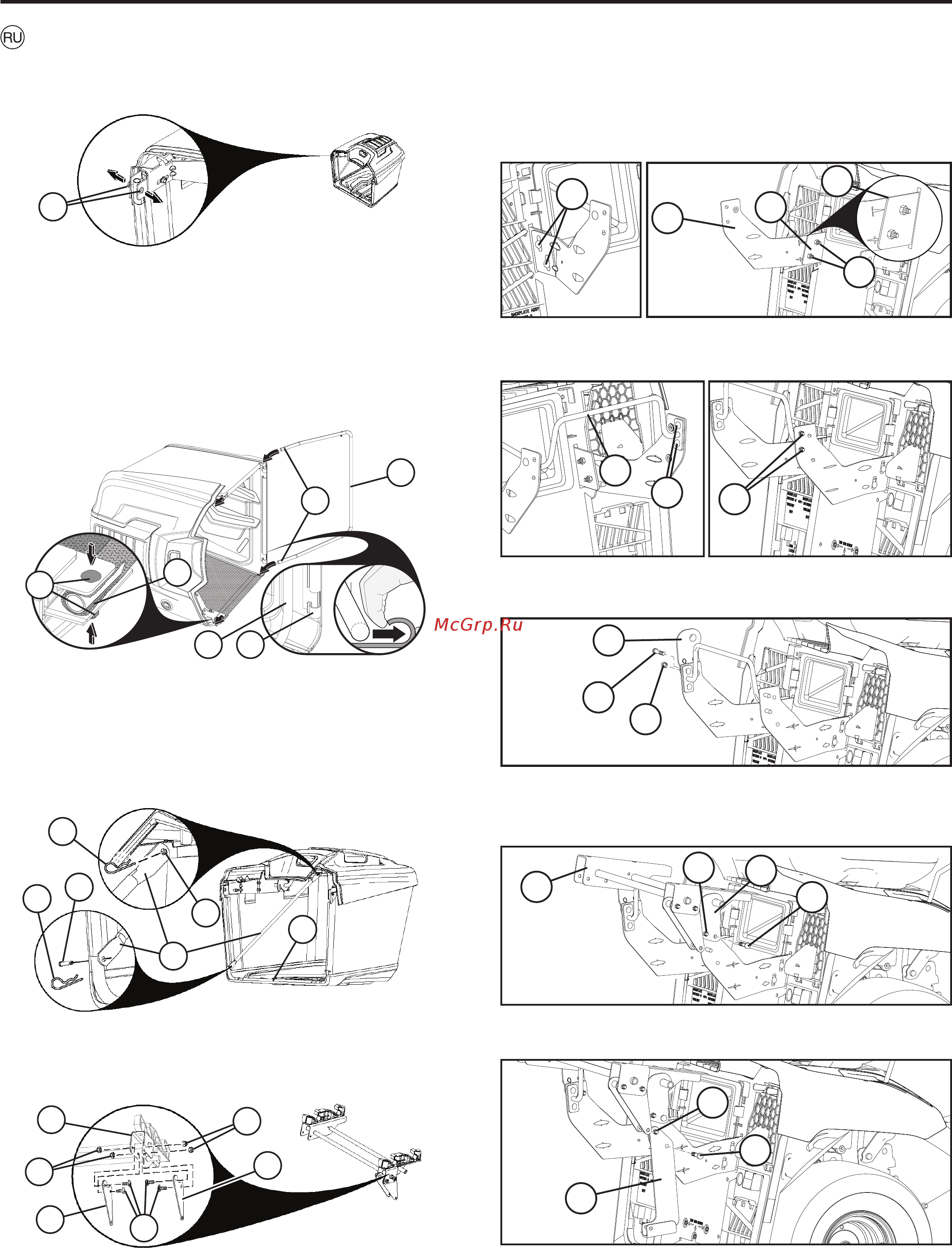

МОНТАЖ ТРАВОСБОРНИКА
Разверните сборник и поставьте лицевой стороной вверх.
Снимите болты с квадратным подголовком (5/16-18 x 1,5)
и гайки (1) спереди верхней рамки.
Снимите распорки (6) внутри блока травосборника.
Наденьте распорку (6) на штырь (7) за верхней рамкой
сборника и закрепите шплинтом (8).
Закрепите распорку (6) штифтом с головкой и отверстием
под шплинт (9) перед рамкой сборника и закрепите
пружинным
шплинтом (10).
Повторите то же самое на противоположной стороне.
Расположив блок травосборника с правильной стороны,
проденьте концы передней рамки травосборника (2) в
тканевые кулиски с каждой стороны сборника.
Для того чтобы соединить переднюю рамку с верхней
рамкой, установите обратно болты с квадратным
подголовком и гайки (1), продев их через ткань
травосборника (4). Тщательно
затяните.
ОСТОРОЖНО!: Не превышайте 100 дюймов/фунт (11,2 Нм).
Защелкните дно передней рамки сборника (3) защелкой
(5) в передней части дна сборника.
5
6
7
9
10
7
УСТАНОВКА ОПОРЫ ТРАВОСБОРНИКА
Вставьте болты с квадратным подголовком (1) и контргайки
(2) в верхние скобы с отверстиями для болтов (3) и в узел
шарнира травосборника (4), как показано на рисунке.
4
3
3
2
2
1
1
Двумя болтами с квадратным подголовком (5) и двумя
гайками (6) прикрепите левую среднюю скобу (7) к левой
передней скобе (8), как показано на рисунке. Средние
скобы должны находиться снаружи передних скоб.
Повторите то же самое на противоположной стороне.
ПРИМЕЧАНИЕ: Номинальным положением (9) считается
положение, в котором края скоб выравнены так, как
показано на рисунке.
Прикрепите распорку (10) к левой и правой средней скобе,
используя с каждой стороны по два болта с квадратным
подголовком (11). Пока не прикручивайте гайки.
Установите левый шарнир травосборника (12) с помощью
одного винта (13) и одной гайки (14), как показано на рисунке.
Повторите то же самое на противоположной стороне.
Проденьте сварной элемент (15) через отверстие в
левом шарнире, а затем установите правый шарнир (16)
с помощью одного винта (17) и гайки (18), как показано
на рисунке.
Одним винтом (19) и гайкой (20) прикрепите скобу
исполнительного устройства (12), как показано на рисунке.
19
20
21
12
13
14
15
17
16
18
6
7
8
9
5
10
11
11
1
2
4
53
3
