27
2

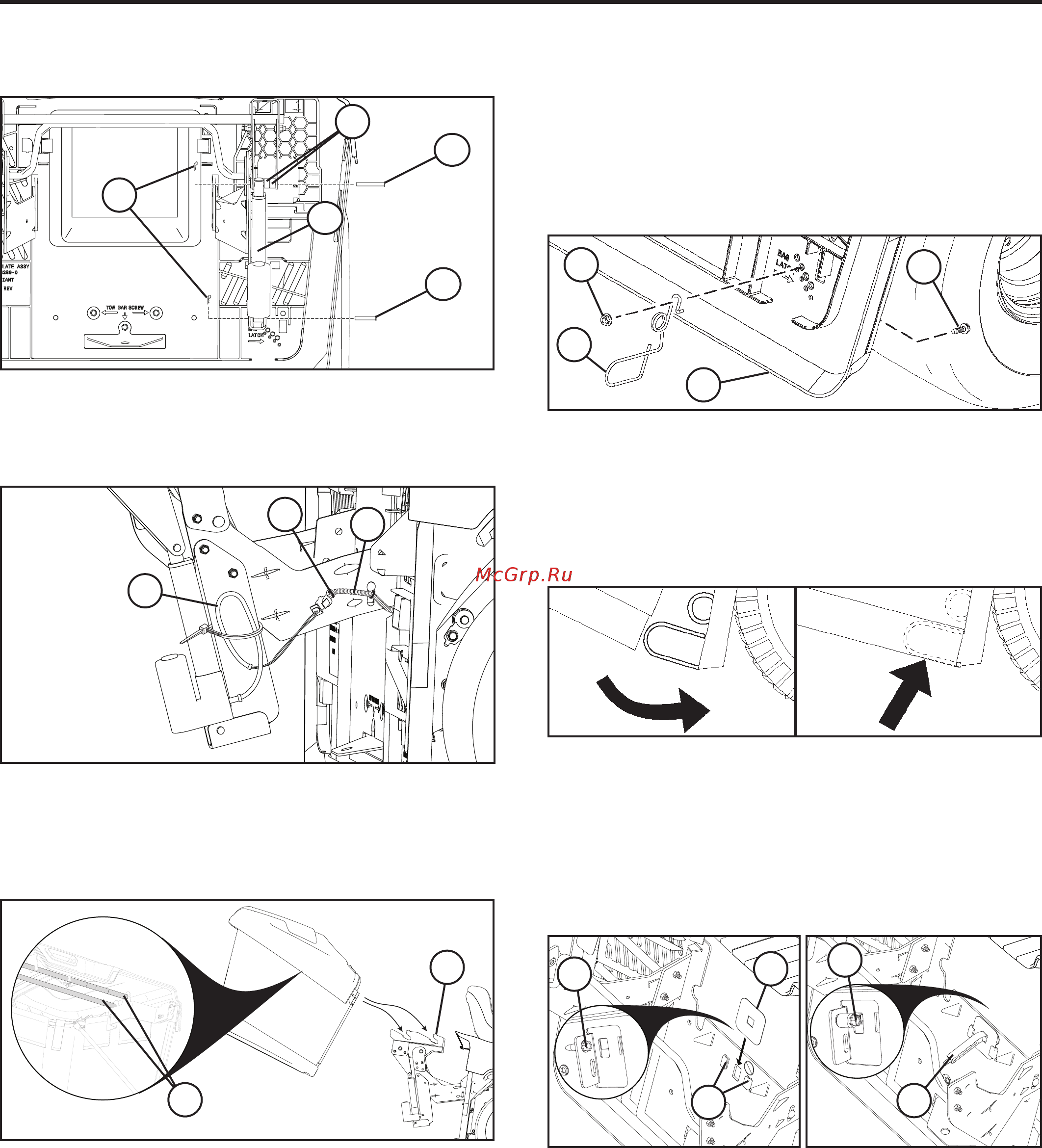

• Paigaldage koguja.
MÄRKUS: Mõlemad koguja toestuse keeviskooste risttorud
(23) peavad olema paigaldatud ülemisele toele (24). Paigal-
damise lihtsustamiseks sirutage ajamit veidi välja. Kui see
on paigaldatud, reguleerige vajadusel kogujat. (Vt käesoleva
juhendi peatükki “Koguja reguleerimine”.)
2
1
3
4
KOGUJA VEDRULUKUSTI PAIGALDAMINE
Koguja vedrulukustid asuvad tagumisel plaadi (1) mõlemas nurgas.
Enne paigaldamist, peab traktori mootor olema väljalülitatud ja
käsipidur peale pandud.
• Paigaldage mõlemad vedrulukustid nii, et silmusega ots (2)
oleks suunaga alla ja koguja korpuse poole.
• Viige kinnituspolt (3) läbi tagaplaadi. Asetage koguja
vedrulink paigalduspoldile (3) ja kinnitage see mutriga (4)
nagu joonisel näidatud. Keerake mutter korralikult kinni.
KOGUJA VEDRULUKUSTI REGULEERIMINE
Pakkemasina sõlme kõrguse reguleerimisel võib osutuda va-
jalikuks reguleerida pakkemasina vedrulinki. Reguleerimiseks
eemaldage mutter (4) ja nihutage pakkemasina vedrulink so-
bivasse avasse tagaplaadis (1), jälgides, et pakkemasina sõlm
oleks kindlalt suletud. Keerake mutter uuesti kinni.
MÄRKUS: Koguja korpuse alumine osa peaks minema vastu
silmust nii, et see oleks suletuna korralikult paigal.
PAKKEMASINA REGULEERIMISEKS TÄISKANGIGA
Libistage koguja pikendus soovitud asendisse (4).
• Raskema/märja rohu puhul, tõmmake pikendus täiesti sisse.
• Kergema/kuiva rohu puhul tõmmake pikendus täiesti välja.
KOGUJA PAIGALDAMISEKS TÄISKANGI/PIKENDUSEGA
Enne paigaldamist või reguleerimist, peab traktori mootor olema
väljalülitatud ja käsipidur peale pandud.
• Eemaldage keskmine väljastuskanal. (Vt “Keskkanali eemal-
damine” selle juhendi osas 6.)
• Eemaldage polt (1) raami küljest. Asetage kate (2) tagaplaadi
(3) piludesse. Hoides katet paigal, asetage hoob (4) läbi
pilu ja paigaldage polt (1) uuesti. Reguleerige vastavalt
vajadusele.
• Õige joondatuse saamiseks kasutage ajami (22) välimisel
küljel pukse (23). Kinnitage 2-3/8" kahvlisõrm (24) ja 1,35"
kahvlisõrm (25) klambritega (26).
• Ühendage tagaseinal ajami kaablid (27) juhtmeköidisega (28).
• Vedage kaablid üle tugiklambrite, paigaldades kaablitele
näidatud viisil klamberkinniti (29) läbi klambri keskel asuva
ava. Kinnitage ülemäärased kaabliosad ajami klambrile
plastiksidemeid kasutades.
23
24
22
24
23
25
26
27
28
29
1
1
4
2
3
