GRAPHITE 58G077 [70/80] Werk instellingen
![GRAPHITE 58G077 [70/80] Werk instellingen](/views2/2041619/page70/bg46.png)
70
• Voordat de decoupeerzaag aan het stroomnetwerk aan te sluiten
controleer of de spanning van het netwerk met de spanning
aangegeven op het typeplaatje overeenstemt.
• Voordat de decoupeerzaag aan te sluiten, controleer de
voedingskabel en bij vaststelling van beschadigingen vervang
het in een erkende servicedienst.
• De voedingskabel van de decoupeerzaag dient altijd op de
veilige zijde zich bevinden zodat er niet door het werkende
elektrogereedschap beschadigd raakt.
VEILIGHEODSVOORSCHRIFTEN VOOR HET LASERAPPARAAT
Het laserapparaat in decoupeerzaag heeft klasse 2 met een
maximum vermogen van <1 mW bij een golfstraling lengte van ë =
650 nm. Een dergelijk apparaat is niet gevaarlijk voor de ogen, maar
het is niet toegestaan om direct naar de stralingsbron (risico van
tijdelijke blindheid) te kijken.
LET OP! Het toestel is alleen voor binnengebruik bestemd.
Ondanks toepassing van veilige constructie, gebruik van
veiligheidsmiddelen en aanvullende beschermende middelen
altijd bestaat er een klein risico van lichaamsletsels tijdens de
werkzaamheden.

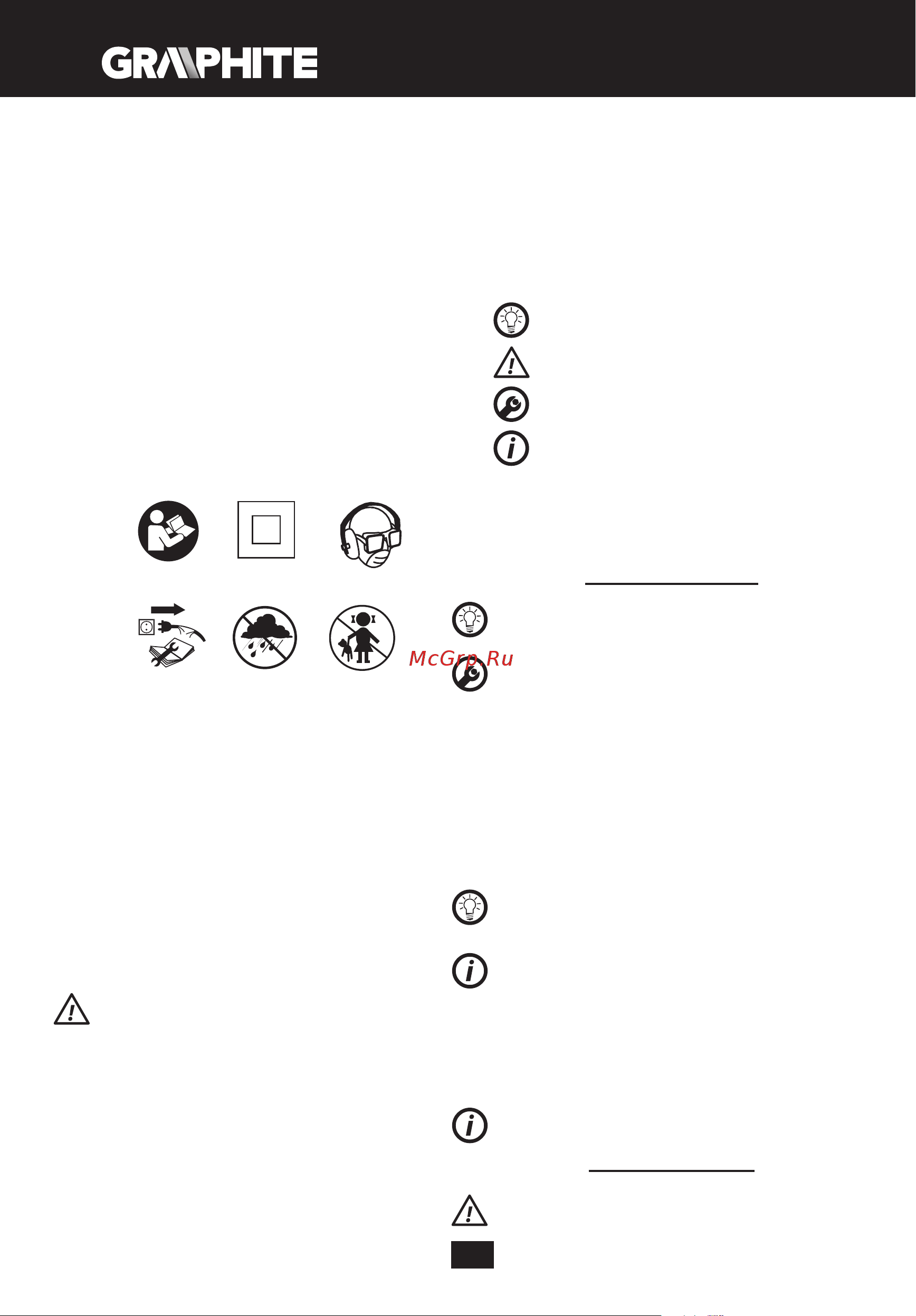

Uitleg van de gebruikte pictogrammen
1 2 3
4 5 6
1. Lees de gebruiksaanwijzing, volg de waarschuwingen en
veiligheidsaanwijzingen op.
2. Tweede isolatieklasse
3. Gebruik persoonlijke beschermingsmiddelen (oog- en
gehoorbescherming, stofmasker)
4. Voordat met de bedienings- of reparatiewerkzaamheden te
beginnen, trek de stekker uit het stopcontact.
5. Bescherm tegen regen.
6. Laat kinderen niet in de buurt van het gereedschap komen.
OPBOUW EN TOEPASSING
De decoupeerzaag is een handelektrogereedschap met de II
isolatieklasse. Het toestel wordt door een eenfasige cummutator
motor aangedreven. Zulk soort elektrogereedschap wordt breed
gebruikt voor afscheiden rechthoekig snijden, scheefsnijden en
uitsparingen hout en houtachtige materialen, kunststof en metalen
(onder voorwaarde van gebruik van het juiste mesblad).
De toepassingsgebieden zijn renovatie- en bouwwerkzaamheden
en allerlei amateurmatige werkzaamheden (knutselwerk).
Gebruik het elektrogereedschap alleen in overeenstemming met
het beoogde doel.
BESCHRIJVING VAN GRAFISCHE PAGINA'S
De onderstaande nummering heeft betrekking op de elementen
van het toestel weergegeven op de grasche pagina's van deze
gebruiksaanwijzing:
1. Draaiknop van de werksnelheid
2. Hoofdschakelaar
3. Blokkadeknop van de hoofdschakelaar
4. Voet
5. Draaiknop van het instellen van pendelbeweging
6. Kop van het mesblad
7. Afscherming
8. Schroeven van de blokkade van de evenwijdige geleider
9. Beveiligende draad
10. Verlichting (LED diode)
11. Verlichtingsschakelaar
12. Gereedschapsbak
13. Controlelampje van spanningsaansluiting
14. Geleidende rol
15. Opblaas bedienhendel
16. Stofuitlaat
* Er kunnen verschillen tussen de afbeelding en het product optreden.
OMSCHRIJVING VAN DE GEBRUIKTE GRAFISCHE TEKENS
LET OP
WAARSCHUWING
MONTAGE/INSTELLINGEN
INFORMATIE
UITRUSTING EN ACCESSOIRES
1. Zeskant sleutel - 1 st.
2. Mesblad - 2 st.
3. Evenwijdige geleider - 1 st.
4. Koer - 1 st.
WERKVOORBEREIDING
BEVESTIGING VAN HET MESBLAD
Onderbreek de verbinding met de voedingsbron van het
elektrogereedschap.
De montage en uitwisseling van het mesblad is zonder gebruik van
gereedschappen mogelijk.
• Kies de “III”stand van de draaiknop van het instellen van de
pendelbeweging (5) en trek de afscherming omhoog (7) (afb. A).
• Trek de hendel van de kop van het mesblad af (6) en schuif het
mesblad tot het einde in de kop van het mesblad (6) (de tanden
van het mesblad dienen naar voren te worden gericht) (afb. B).
• Belangrijk! Let op zodat het mesblad op een juiste manier in de
geleidende rol (14) zit.
• Maak de hendel van de kop van het mesblad (6) los en controleer
of het mesblad op een juiste manier bevestigd is.
• Demontage van het mesbald gebeurt in de omgekeerde volgorde
dan montage.
Gebruik alleen mesbladen met het T-bevestigingssysteem zoals
op de afb. C wordt weergegeven.
AFVOEREN VAN HET STOF
De decoupeerzaag is voorzien van een afblaassysteem van
snippers uit de snijlijn. Het wordt door de opblaas bedienhendel
(15) gecontroleerd (afb. D). Daarnaast is er mogelijk om het
afblaassysteem van snippers aan een uitlaat (16) aan te sluiten.
Bij gebruik van een extern afblaassysteem van snippers plaats
de opblaas bedienhendel (15) in de uitgeschakeld stand „O”. Het
aansluiten van het opblaassysteem verbetert de eciency van het
extern afblaassysteem.
OPSLAG VAN HET MESBLAD
Op de achterkant is de decoupeerzaag voorzien van een
uitgeschoven bak (12) voor mesbladen en zeskant sleutel (afb. E).
WERK / INSTELLINGEN
AAN/UITZETTEN
Voordat de decoupeerzaag op de netspanning aan te sluiten,
