14
6. ОПИСАНИЕ АППАРАТА

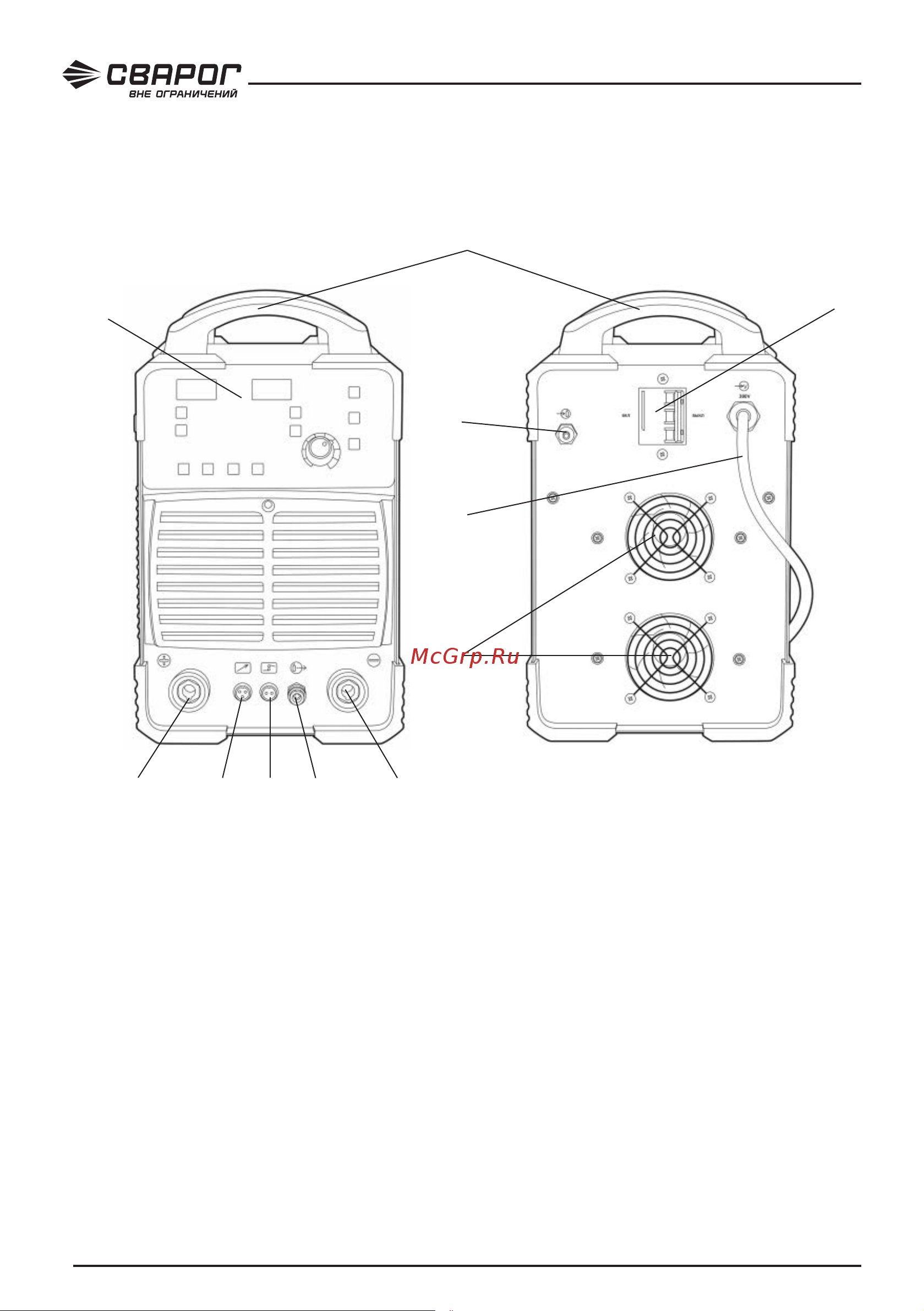

На рисунке 6.0.1 показан вид аппарата спереди и сзади.
Рис. 6.0.1. Вид спереди и сзади.
1. Ручка для транспортировки.
2. Панель управления (См. рис. 7.0.1).
3. Панельная розетка ОКС 35-50 «+».
4. Разъем 3-pin (См. раздел 7.6).
5. Разъем 2-pin (См. раздел 7.6).
6. Разъем подключения газа горелки б/р.
7. Панельная розетка ОКС 35-50 «-».
8. Штуцер подключения магистрали защитного
газа.
9. Сетевой провод.
10. Тумблер включения.
11. Вентиляторы охлаждения.
1
2
3 4 5 6
9
7
8
10
11
