REAL TIG 315 P AC/DC MULTIWAVE
53
9.10. ИМПУЛЬСНЫЕ РЕЖИМЫ ДЛЯ TIG СВАРКИ
Аргонодуговая сварка в импульсном режиме делает сварочный процесс более контроли-
руемым. Также в этом режиме возможно управлять выделяемым теплом в основной металл
(См. рис. 9.10.1) и получать сварное соединение нужного качества и производительности.
Сварка в импульсном режиме может быть как на переменном, так и на
постоянном токе.

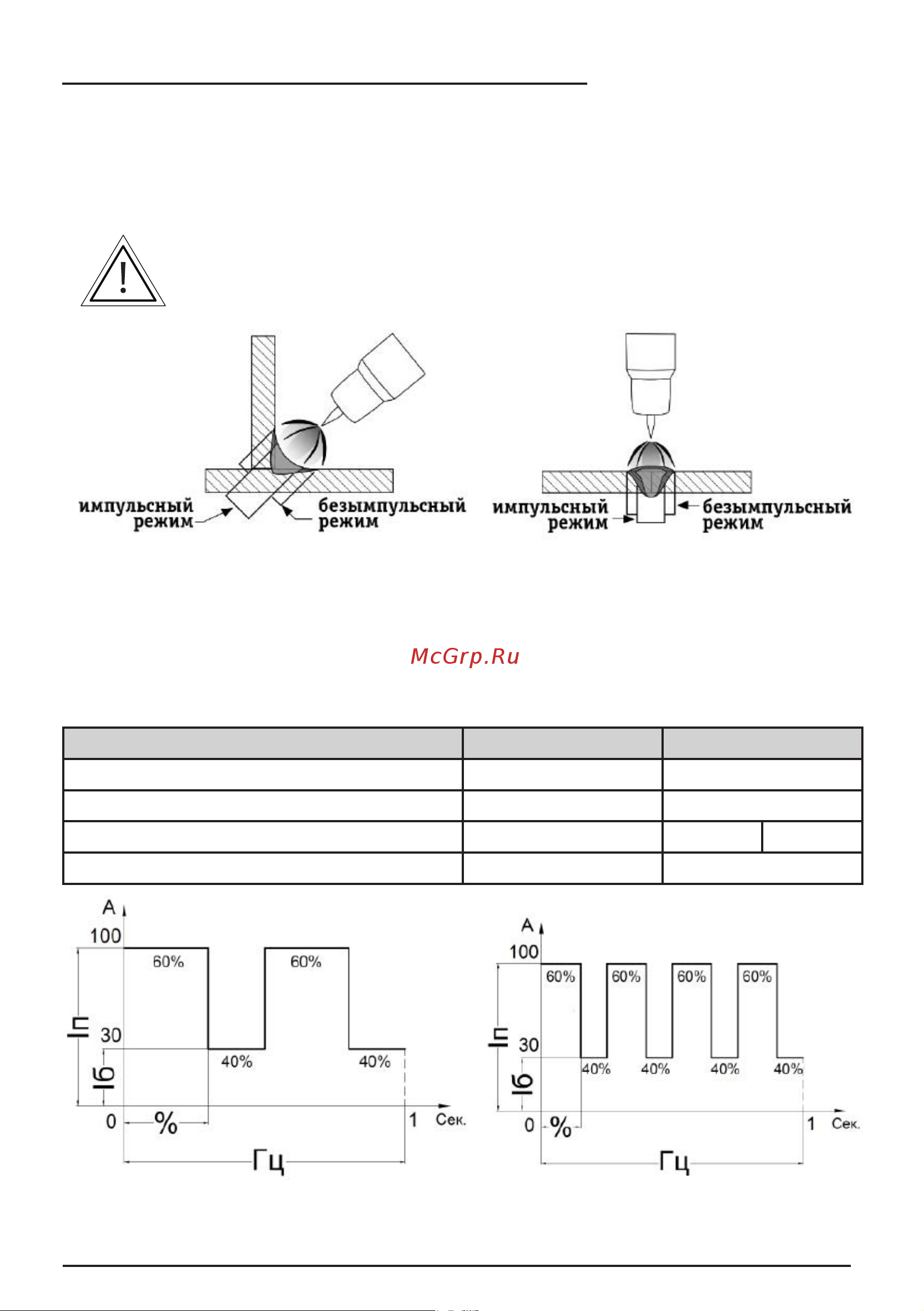

Рис. 9.10.1. Выделяемое тепло в импульсном и безымпульсном режимах.
Сварка в импульсном режиме производится за счет разницы между пиковым и базовым
током. Для импульсного режима используется дополнительные 4 параметра сварки: пиковый
ток, базовый ток, частота импульса и заполнение импульса.
Пример настройки 4-х параметров импульсного режима показан на рисунке 9.10.2.
Обозначение Ед. измерения Значение
Iп А 100
Iб А 30
Частота импульса Гц 2 4
Заполнение импульса % 60
Рис. 9.10.2. Настройка импульсного режима с частотой 2 Гц и 4 Гц.
