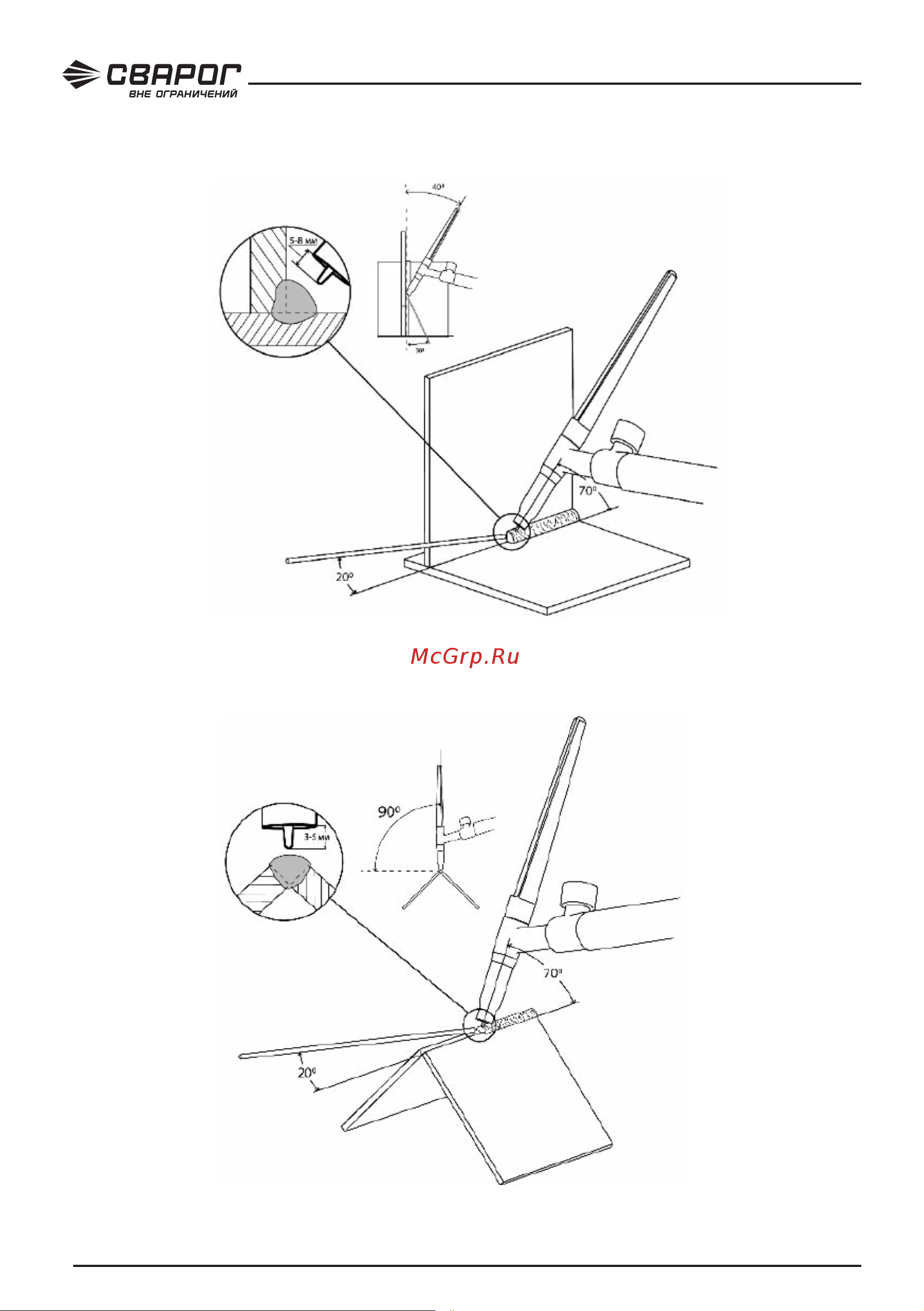

На рисунке 9.9.3 показан пример выполнения углового внутреннего соединения в нижнем
положении (См. раздел 12 «ВЫБОР РАЗДЕЛКИ КРОМОК»).
Рис. 9.9.3. Угловое внутреннее соединение.
На рисунке 9.9.4 показан пример выполнения углового внешнего соединения в нижнем
положении (См. раздел 12 «ВЫБОР РАЗДЕЛКИ КРОМОК»).
Рис. 9.9.4. Угловое внешнее соединение.
