REAL TIG 315 P AC/DC MULTIWAVE
47

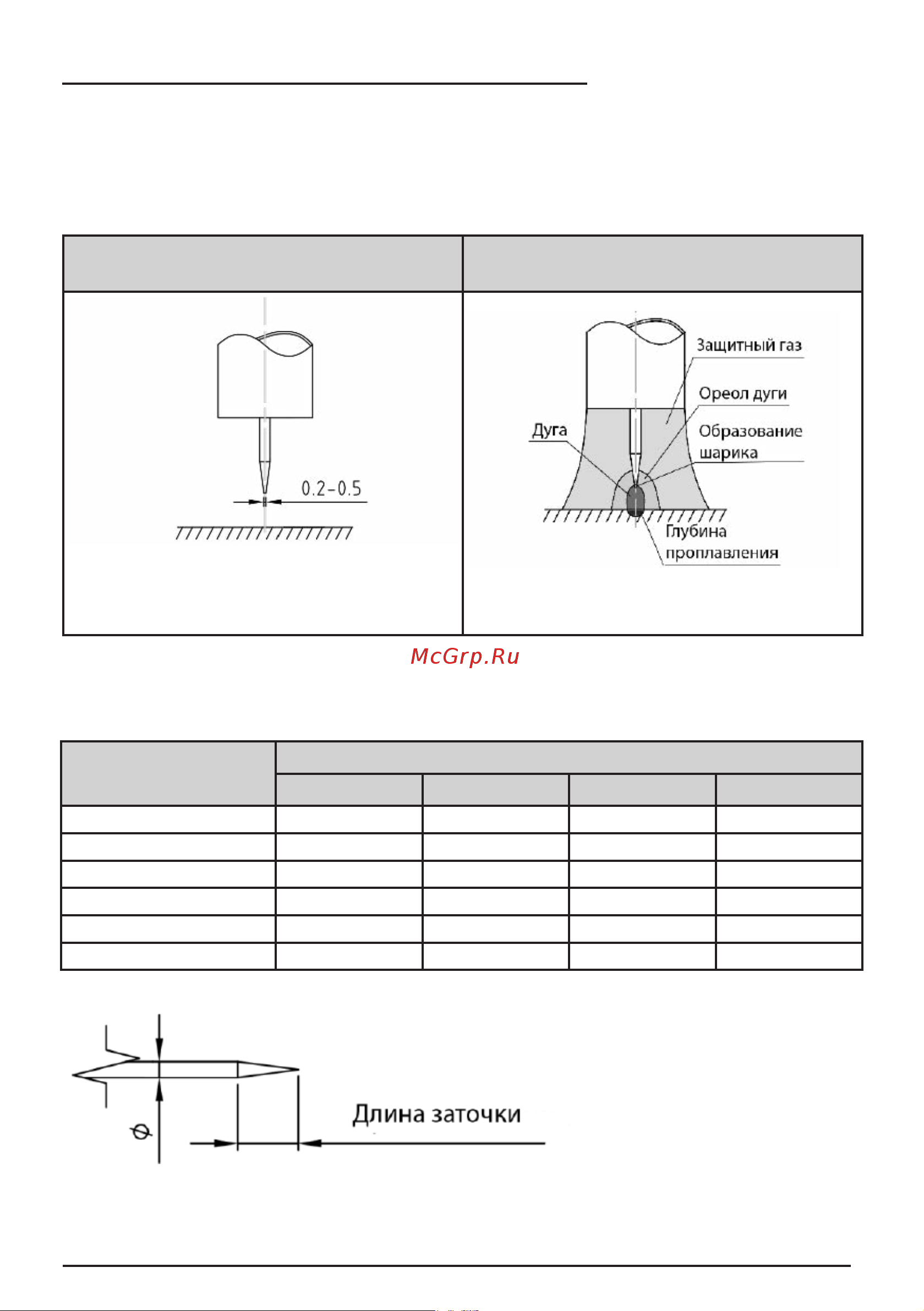

Для работы на переменном токе угол заточки вольфрамового электрода отличается от по-
стоянного тока, основное отличие — это притупление кончика вольфрамового электрода, для
исключения образования чрезмерного шарика (См. таблицу 9.6.2).
Таблица 9.6.2. Заточки электрода для переменного тока.
До сварки Во время сварки
Притупление кончика электрода Образование шарика
Угол без специальных приспособлений можно выбрать по длине заточки (См. табл. 9.6.3).
Таблица 9.6.3. Определение угла заточки.
Диаметр электрода,
мм
Угол,°/длина заточки, мм
15 30 45 60
1,6 6 3 2 1,4
2,0 7,6 3,8 2,4 1,7
2,4 9,1 4,5 3,1 2
3,0 11,4 5,6 3,6 2,6
3,2 12 6,0 3,9 2,8
4,0 15,2 7,5 4,8 3,5
