34
8.4. ЗАЩИТА РУК ПЕРЕД НАЧАЛОМ РАБОТЫ ДЛЯ TIG СВАРКИ
При сварке стыковых и угловых швов, особенно на большом сварочном токе и большой
толщины свариваемого металла, рекомендуем использовать перчатки с высокой манжетой.
Чтобы избежать ожогов и покраснений на руках и для предотвращения нагрева пальцев
руки, удерживающей сварочную горелку, рекомендуем использовать защитную накладку
(См. рис. 8.4.1).

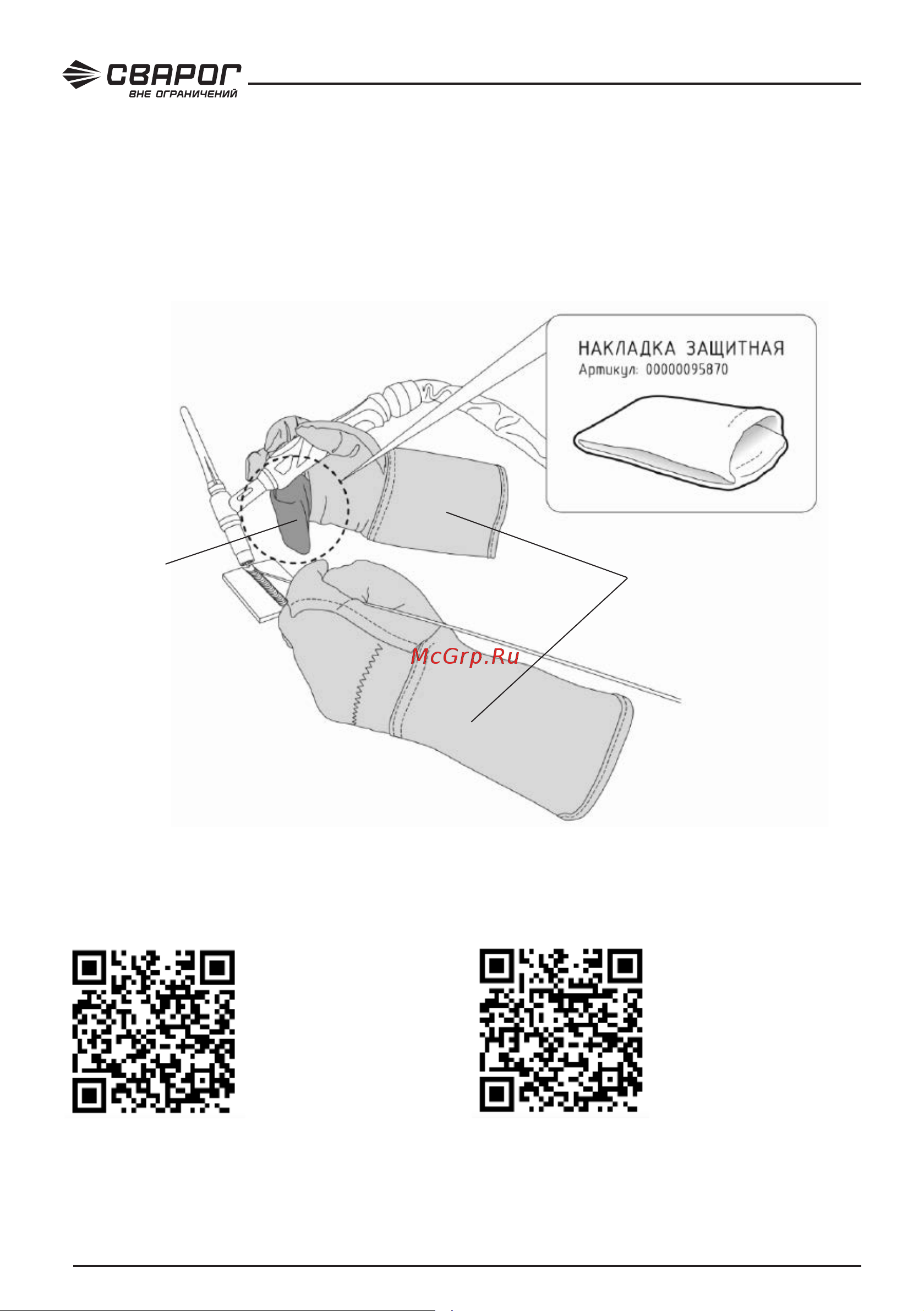

Рис. 8.4.1. Перчатки и накладка защитная для TIG сварки.
1) Перчатки защитные КС- 82А (Арт.:00000094432). 2) Накладка защитная (Арт.: 00000095870).
QR-код на пер-
чатки защитные
КС-82А
QR-код на накладку
защитную для TIG
сварки
2
1
