44
9.5. ОСОБЕННОСТИ ЗАТОЧКИ И ВЫПУСКА
ВОЛЬФРАМОВОГО ЭЛЕКТРОДА
При TIG сварке необходимо помнить, что неплавящийся электрод в процессе сварки из-
нашивается и теряет форму, поэтому его необходимо затачивать, а также регулировать вели-
чину вылета относительно сопла горелки. Необходимо правильно подбирать тип электрода
(См. табл. 9.16.2) для его более длительной работы. Для получения качественного шва необ-
ходимо правильно подбирать присадочный материал (См. табл. 9.16.1).
Выбор выпуска электрода:
При сварке стыковых соединений рекомендованный вылет электрода относительно
кромки сопла составляет 3 – 5 мм, а угловых и тавровых соединений составляет 5 – 8 мм
(См. рис. 9.5.1).

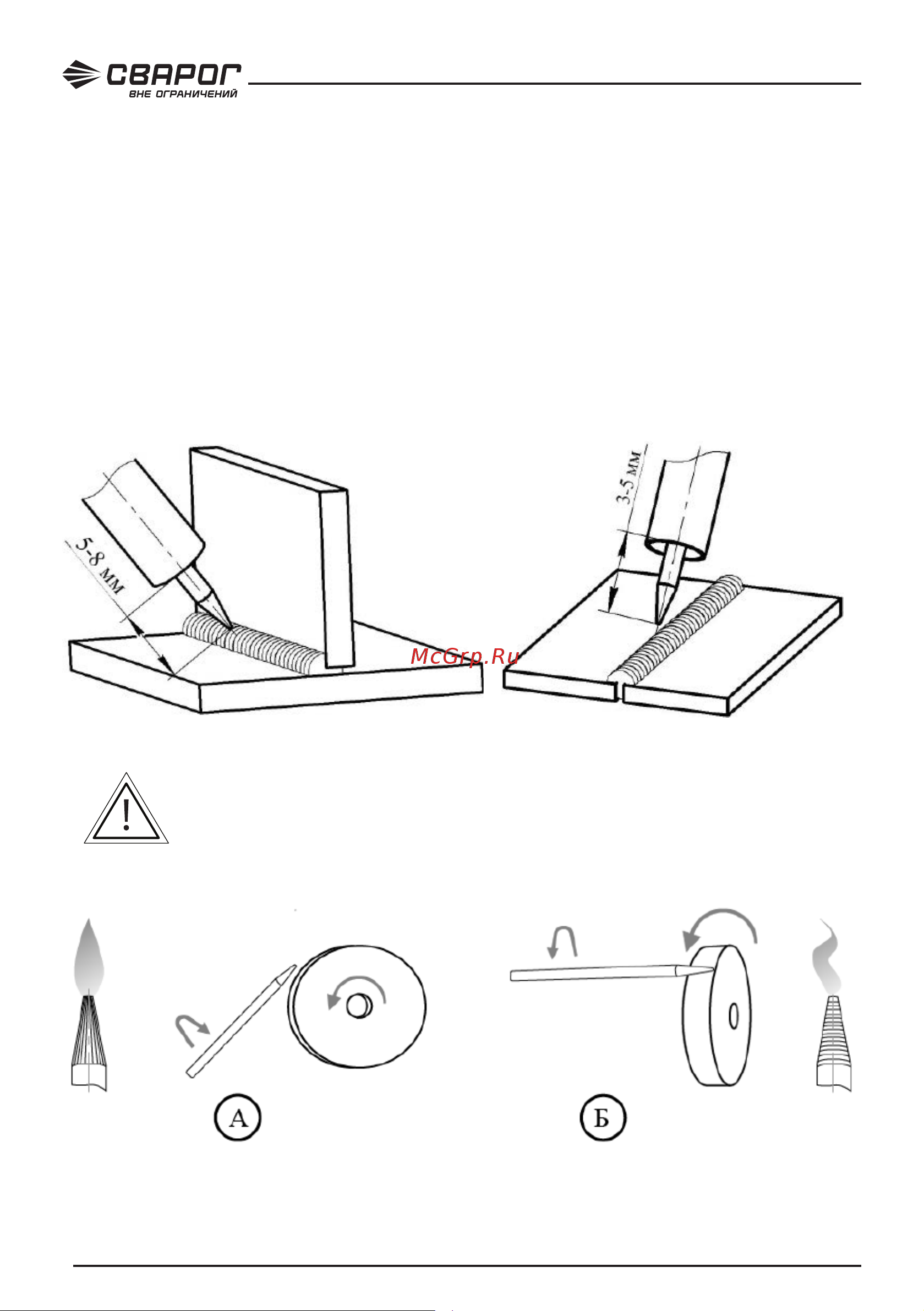

Рис. 9.5.1. Выпуск электрода.
Особое значение следует уделить правильности заточки вольфрамового
электрода, т.к. это влияет на качество и форму сварного шва (См. рис.
9.5.2, См. таблицу 9.5.3).
Рис. 9.5.2. Пример заточки вольфрамового электрода.
А) Правильно. Б) Неправильно.
