14. КОНТРОЛЬ КАЧЕСТВА СВАРНОГО СОЕДИНЕНИЯ
Данные рекомендации носят ознакомительный характер.
Прочностные характеристики и структуру сварного шва можно проверить простыми спо-
собами, не прибегая к лабораторным испытаниям.
14.1. ПРОВЕРКА СОЕДИНЕНИЯ НА ИЗЛОМ
Данное испытание позволяет проверить соответствие подобранного присадочного мате-
риала к свариваемому и выявить, насколько прочным является сварное соединение, а также
посмотреть структурные изменения кристаллической решетки (См. рис. 14.1.1).
Контрольные образцы должны быть очищены от грязи, ржавчины и оксидных пленок (Ка-
кова должна быть зона очистки – cм. раздел 12).

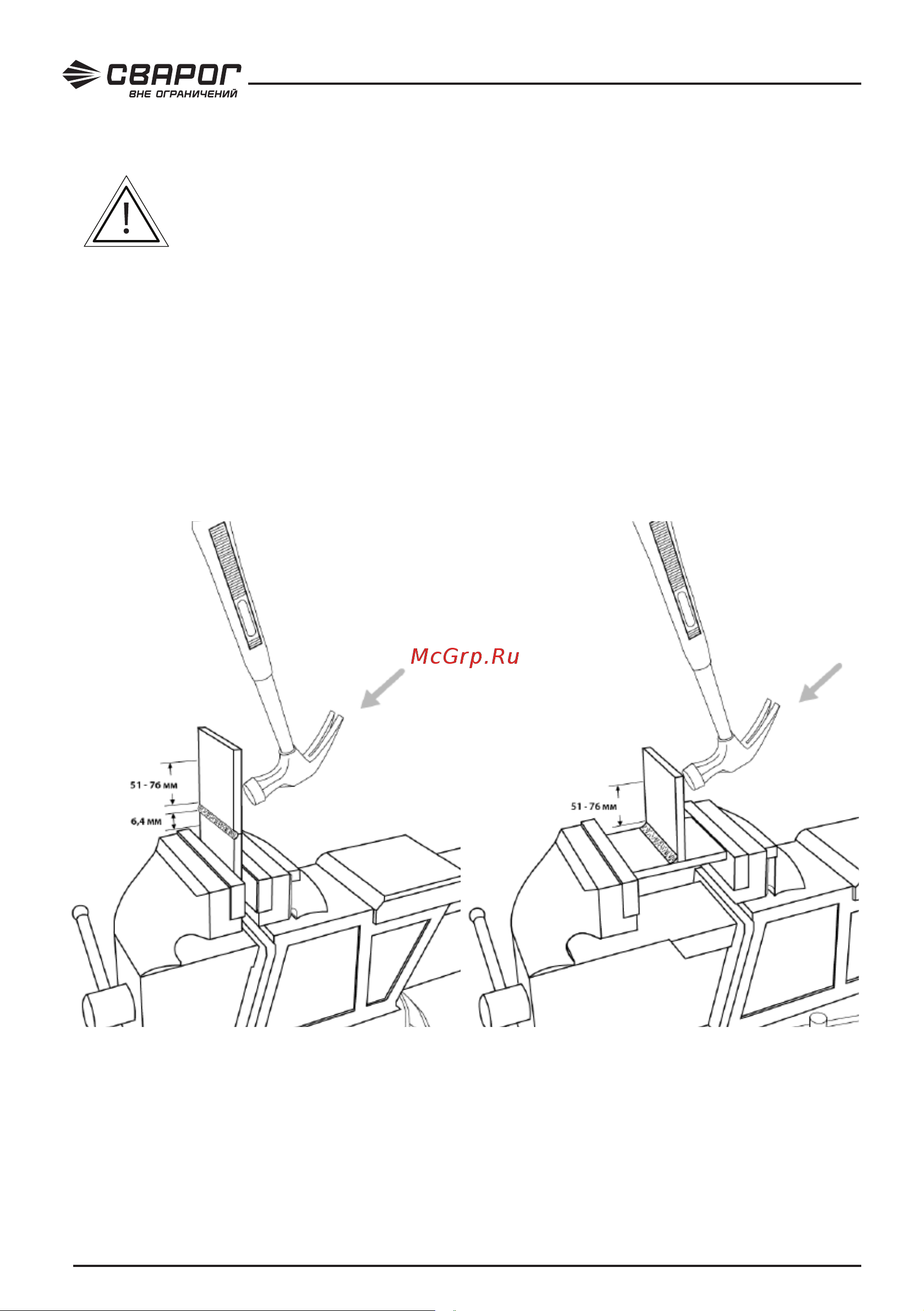

Рис. 14.1.1. Проверка на прочность сварного соединения.
Образец зажимают в тисках. Точными ударами молотка нужно согнуть пластину. При рав-
нопрочном соединении пластина должна погнуться, но не сломаться.
Если пластина сломалась по сварному шву, соединение считается неравнопрочным. Необ-
ходимо проверить химический состав присадочного материала и режимы сварки.
