REAL TIG 315 P AC/DC MULTIWAVE
51
9.9. ТЕХНИКА СВАРКИ

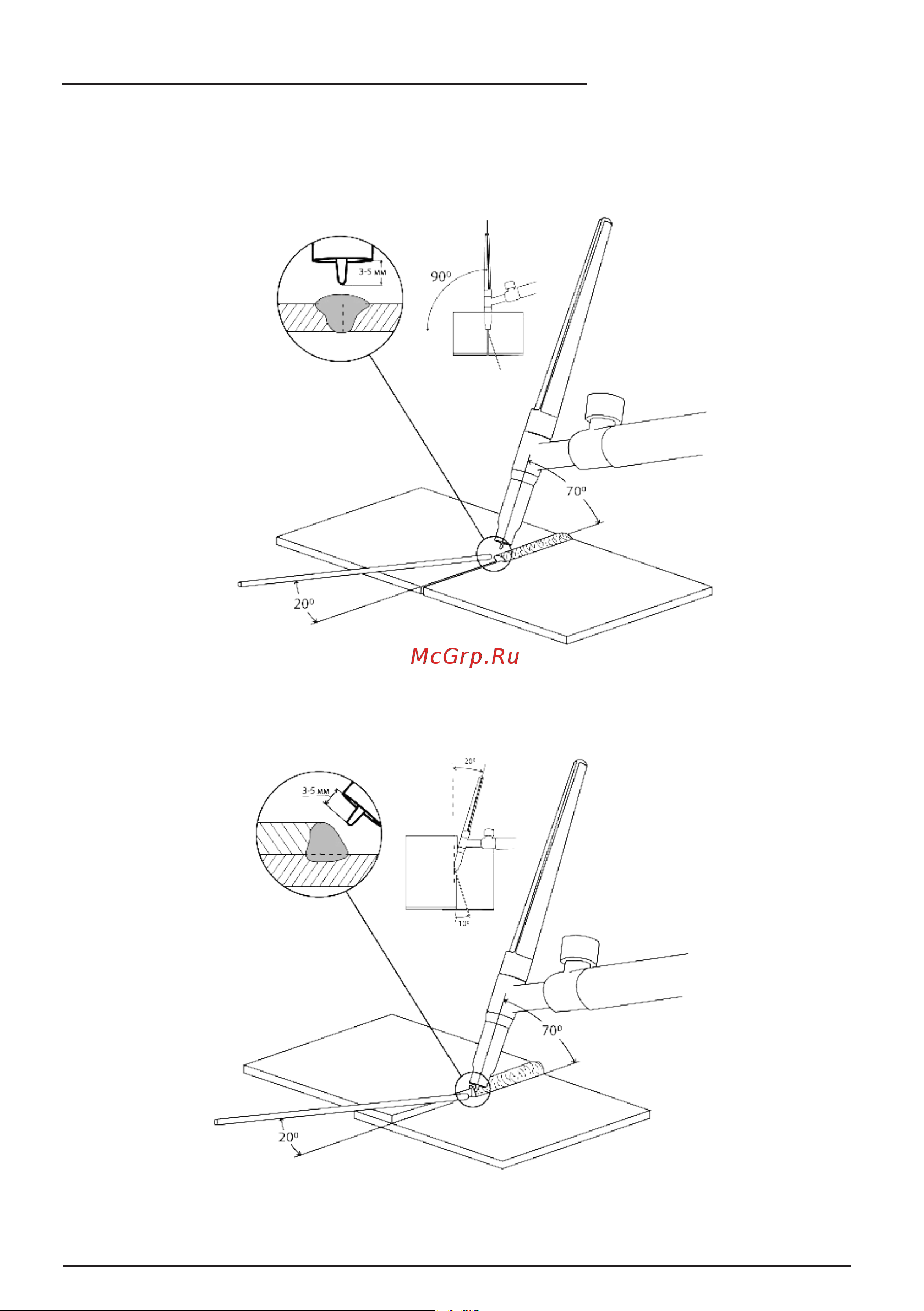

На рисунке 9.9.1 показан пример выполнения стыкового соединения в нижнем положении
(См. раздел 12 «ВЫБОР РАЗДЕЛКИ КРОМОК»).
Рис. 9.9.1. Стыковое соединение.
На рисунке 9.9.2 показан пример выполнения нахлесточного соединения в нижнем поло-
жении (См. раздел 12 «ВЫБОР РАЗДЕЛКИ КРОМОК»).
Рис. 9.9.2. Нахлесточное соединение.
