REAL TIG 315 P AC/DC MULTIWAVE
15
7. ОПИСАНИЕ ФУНКЦИОНИРОВАНИЯ

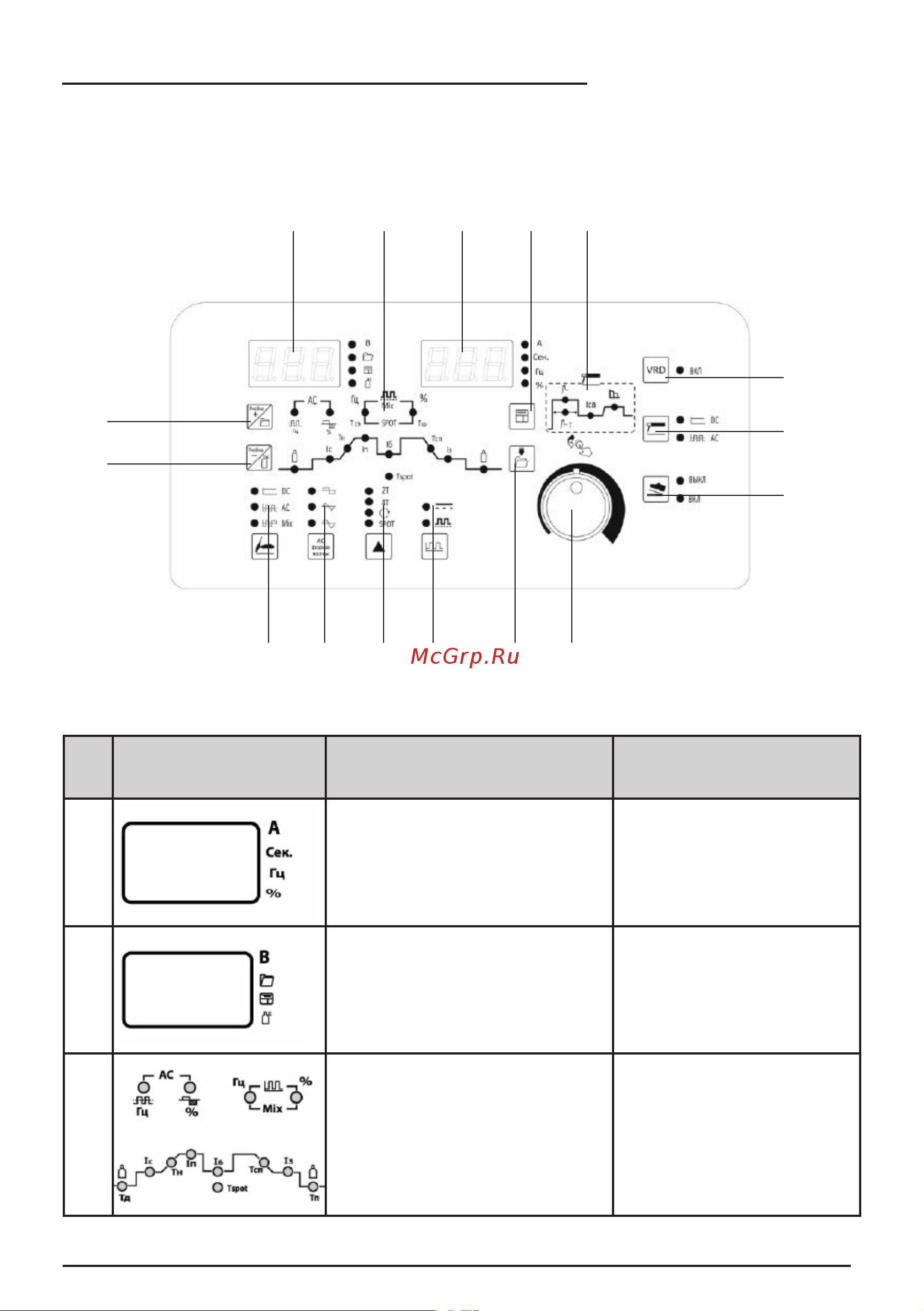

На рисунке 7.0.1 показана передняя панель источника питания.
Рис. 7.0.1. Передняя панель источника питания.
Поз. Наименование Параметры Описание
1
Индикатор параметров №2:
1. Ток сварки.
2. Время параметров.
3. Частота.
4. Коэффициент заполнения.
При выборе параметра
загорается индикатор.
2
Индикатор параметров №1:
1. Напряжение на дуге.
2. Ячейки памяти.
3. Сохранение режима сварки.
4. Продувка газом.
При выборе параметра
загорается индикатор.
3
Циклограмма сварки.
Циклограмма для TIG свар-
ки (См. раздел 7.1).
(1)
(1)
(2)
(2)
(3)
(3)
(4)
(4)
12
4
15
5
6 7 8 9 11 12
14
13
3 1610
