REAL TIG 315 P AC/DC MULTIWAVE
71
11.2. СМЕНА ПОЛЯРНОСТИ
Существует два способа подключения сварочного оборудования для работы на постоян-
ном токе (См. рис. 11.2.1).
Прямая полярность: электрододержатель (горелка) подсоединен к разъёму «-», а заготов-
ка подсоединена к разъёму «+»;
Обратная полярность: заготовка подсоединена к разъёму «-», а электрододержатель (го-
релка) подсоединен к разъёму «+».
Выбирайте способ подключения в зависимости от конкретной ситуации и типа электрода.
Неправильное подключение оборудования может вызвать нестабильность горения дуги, раз-
брызгивание расплавленного металла и прилипание электрода.

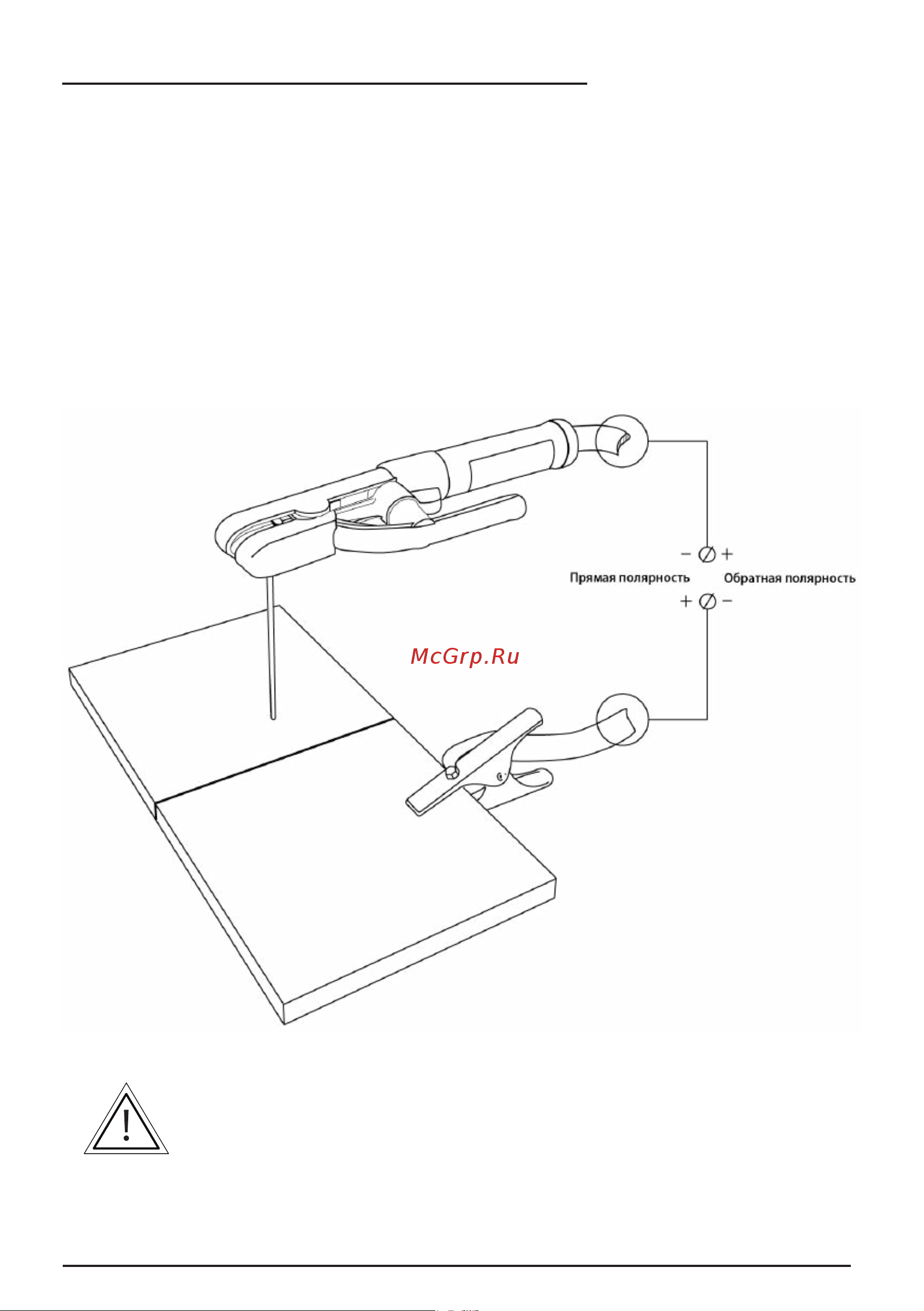

Рис. 11.2.1. Способы подключения.
Если неизвестна марка электрода и у вас возникли затруднения в
выборе полярности, то учитывайте, что большинству марок электродов
рекомендована обратная полярность.
