REAL TIG 315 P AC/DC MULTIWAVE
57

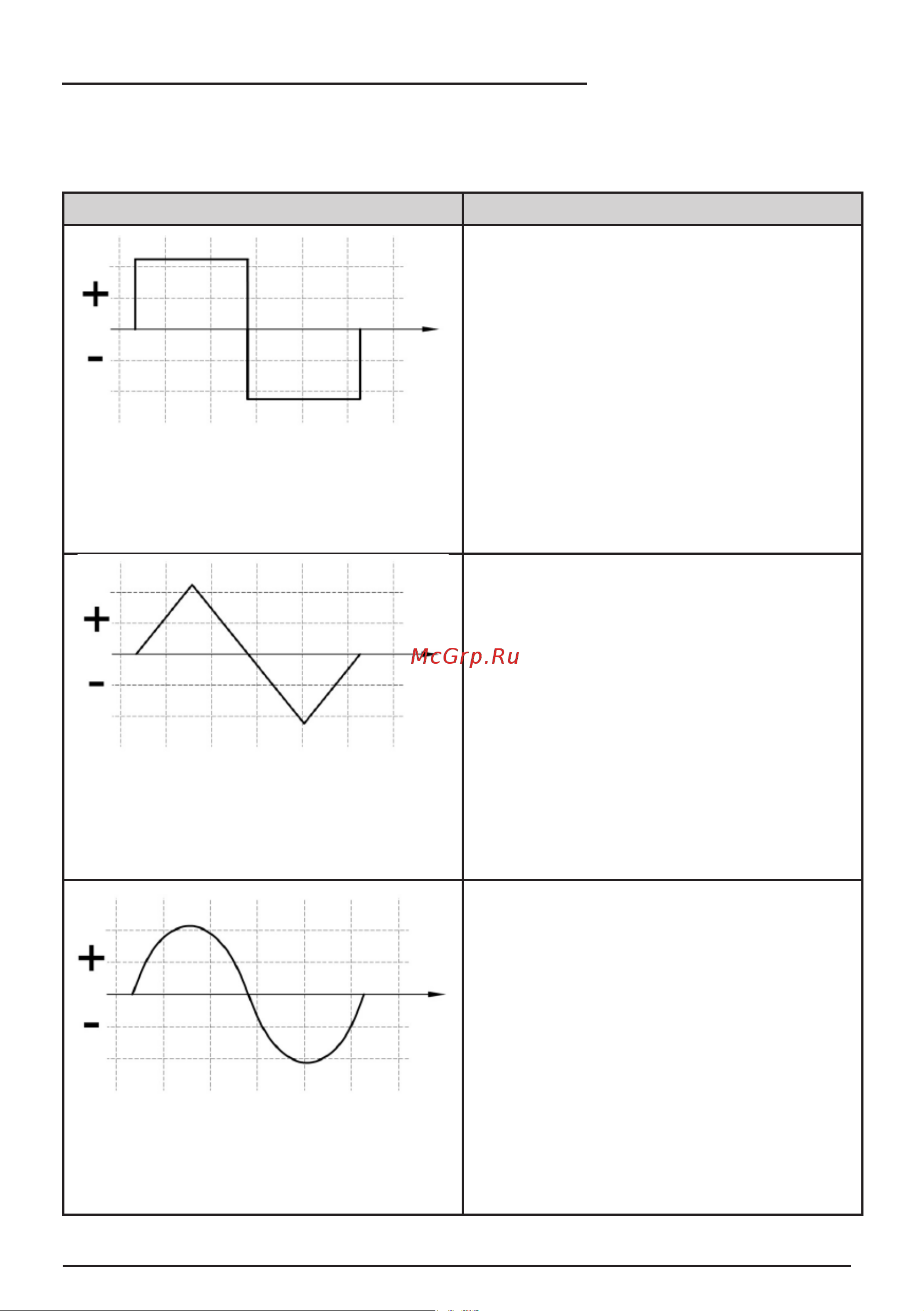

9.13. ФОРМА ВОЛНЫ ПЕРЕМЕННОГО ТОКА
Таблица 9.13.1. Форма волны переменного тока.
Внешний вид Описание
Используется в большинстве случаев
для сварки средних и больших толщин
(рекомендовано от 8 мм).
Используются при сварке больших
толщин, когда требуется большая глубина
проплавления. Свариваемое изделие имеет
большую массу, или нет возможности
произвести предварительный подогрев
изделия.
При сварке малых толщин возможны прожиги
и большое тепловложение в свариваемую
деталь. Для уменьшения вероятности
образования дефектов рекомендовано
использовать импульсный режим и большую
частоту переменного тока.
Низкая скорость фокусирования сварочной
дуги, низкая скорость разбития оксидной
пленки, низкая смачиваемость сварочной
ванны, низкая скорость кристаллизации
сварочной ванны. Сварочный шов может иметь
светло-серебристый или серебристый цвет.
Используется для сварки малых толщин, с
высоким контролем сварочного процесса
(рекомендовано до 4 мм).
Используется для сварки малых толщин, когда
требуется минимальная глубина проплавления
и минимальные тепловложение в свариваемую
деталь.
Для сварки больших толщин использовать не
рекомендовано: возможен перегрев сварочной
горелки и быстрый износ вольфрамового
электрода из-за увеличения силы тока.
Средняя скорость фокусирования сварочной
дуги, высокая скорость разбития оксидной
пленки, очень высокая скорость смачиваемости
сварочной ванны, высокая скорость
кристаллизации сварочной ванны. Сварочный
шов имеет светло-серебристый цвет.
Используется, когда необходимо получить
очень высокую смачиваемость сварочной
ванны для средних и малых толщин
(рекомендовано от 4 мм).
Используется для сварки средних
толщин, когда требуется средняя глубина
проплавления, средняя скорость разогрева
свариваемого металла и повышенные
требования к внешнему виду сварочного шва.
При сварке малых толщин возможно большое
тепловложение в зависимости от скорости
сварки.
Высокая скорость фокусирования сварочной
дуги, высокая скорость разбития оксидной
пленки, высокая скорость смачиваемости
сварочной ванны, средняя скорость
кристаллизации сварочной ванны. Сварочный
шов имеет светло-серебристый цвет.
