56

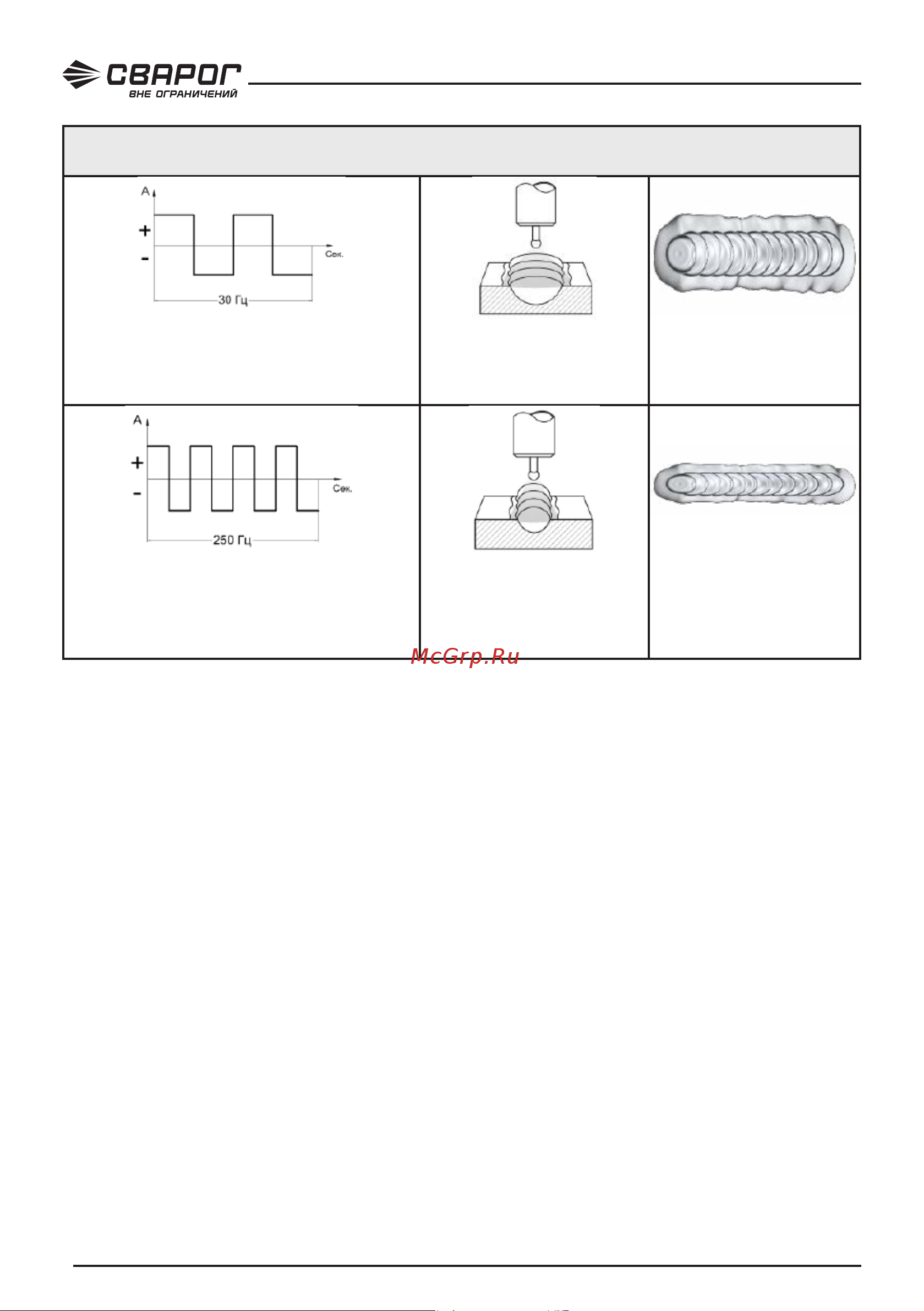

Частота переменного тока – зависимость между шириной
и скоростью фокусирования сварочной дуги.
Чем меньше частота переменного тока,
тем больше глубина проплавления, но
фокусировка дуги происходит долго
(для сварки больших толщин).
Широкая дуга, большая
глубина проплавления.
Долгая фокусировка
сварочной дуги.
Чем больше частота переменного тока,
тем меньше глубина проплавления,
но фокусировка сварочной дуги
происходит быстро (при сварке
тонколистового металла).
Узкая дуга, небольшая
глубина проплавления.
Быстрая фокусировка
сварочной дуги.
