9.6. ВЛИЯНИЕ УГЛА ЗАТОЧКИ ВОЛЬФРАМОВОГО ЭЛЕКТРОДА
Угол заточки вольфрамового электрода влияет на ширину шва и глубину проплавления.
Для работы на постоянном токе угол заточки выбирается следующий (См. табл. 9.6.1).

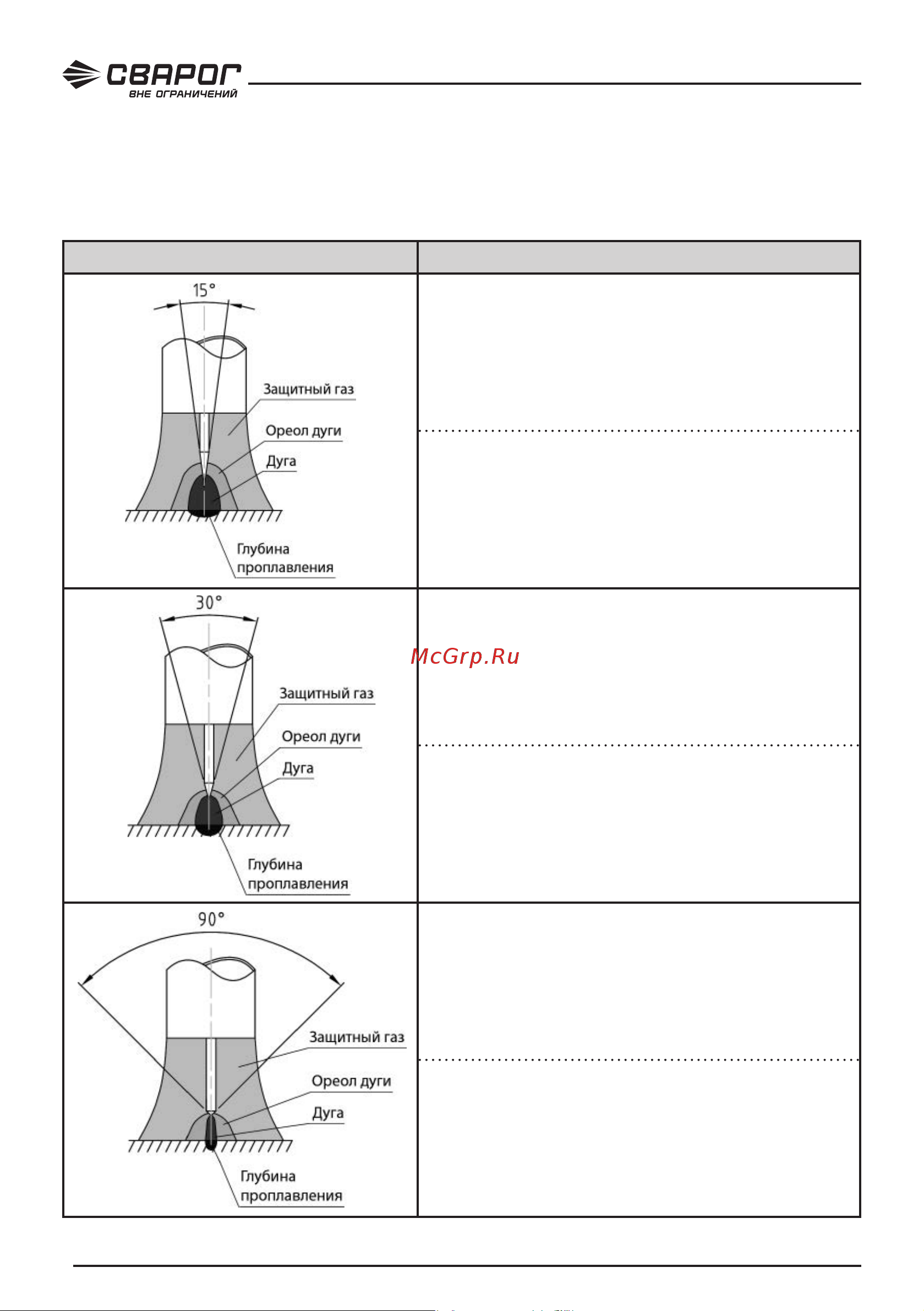

Таблица 9.6.1. Влияние угла заточки вольфрамового электрода на постоянном токе.
Внешний вид дуги Описание
Широкая дуга, средняя глубина проплавления,
четкий столб дуги, средняя зона термического
влияния.
Используется в большинстве случаев.
Угол заточки может быть в пределах 15 – 30 °.
Узкая дуга, большая глубина проплавления.
Необходимо часто производить заточку вольфра-
мового электрода. Большая зона термического
влияния. Угол заточки может быть в пределах
30 – 60 °.
Используется для больших толщин. При сварке
угловых внутренних швов могут быть подрезы.
Узкая дуга, большая глубина проплавления,
большая зона термического влияния. Возможны
отклонения дуги. Большая зона термического
влияния. Угол заточки может быть в пределах
60 – 90 °.
Используется, когда необходима большая глубина
проплавления.
