REAL TIG 315 P AC/DC MULTIWAVE
45

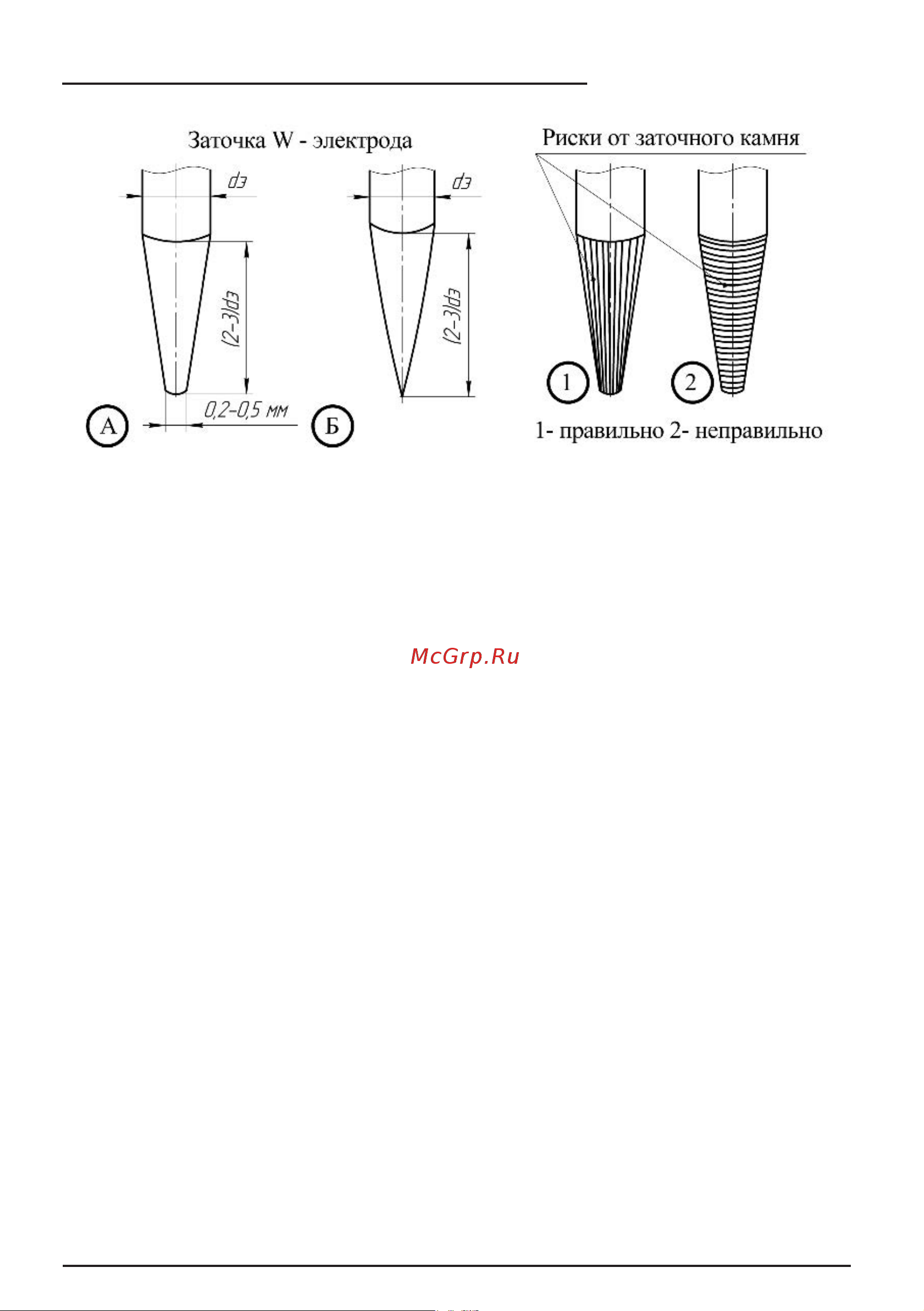

Рис. 9.5.3. Угол заточки вольфрамового электрода в зависимости от силы тока.
А) При сварке на постоянном токе >50 A.
Б) При сварке на постоянном токе < 50 A без притупления.
