REAL TIG 315 P AC/DC MULTIWAVE
55
9.12. БАЛАНС ПОЛЯРНОСТИ И ЧАСТОТА ПЕРЕМЕННОГО ТОКА
Для сварки алюминия используются два параметра: баланс полярности и частота пере-
менного тока, которые позволяют получить сварное соединение нужного качества (См. табл.
9.12.1).

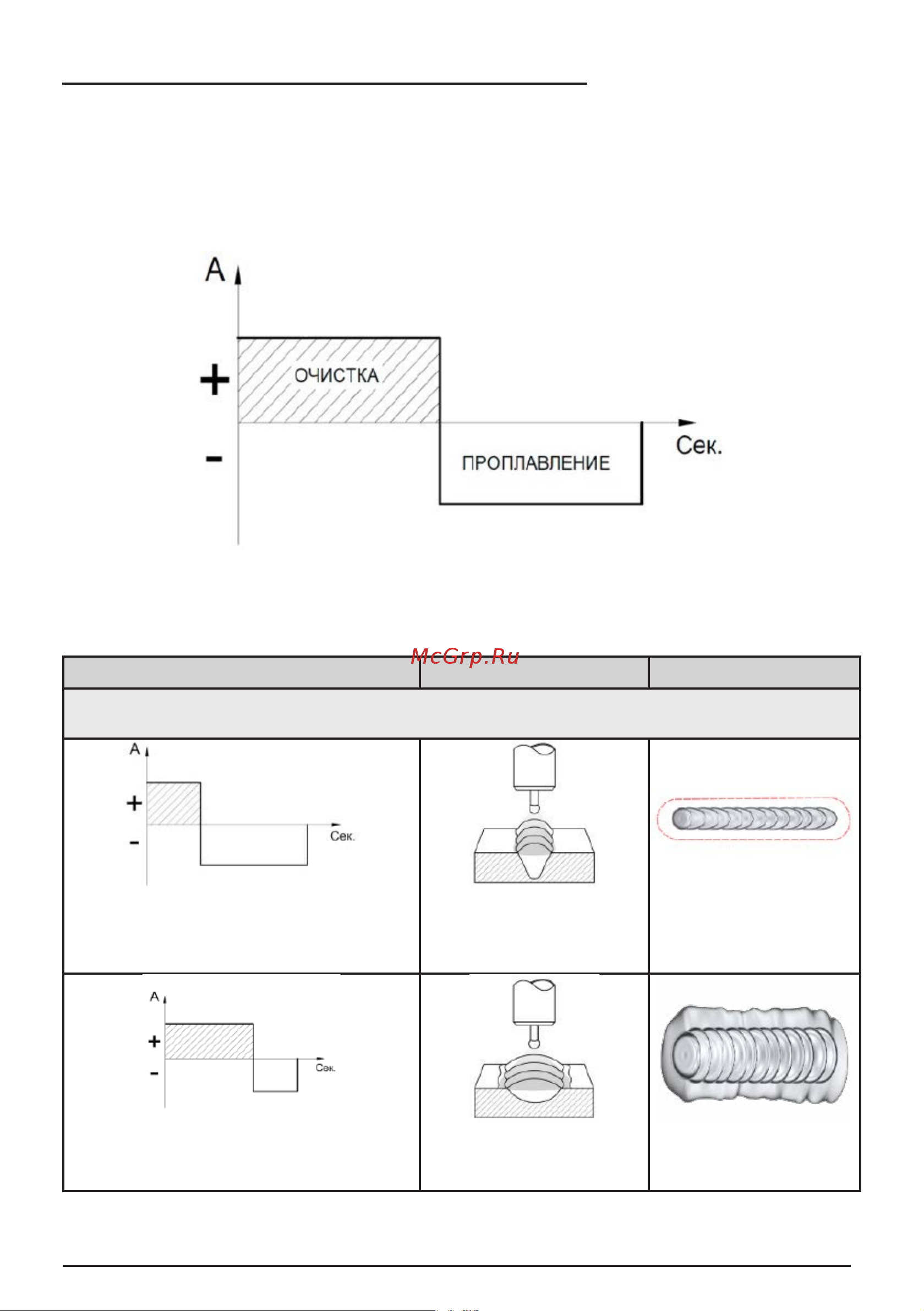

Рис. 9.12.1. Баланс полярности.
Таблица 9.12.1. Основные параметры при сварке алюминия TIG AC.
Описание Внешний вид дуги Внешний вид шва
Баланс полярности – зависимость между глубиной
проплавления и очистительными свойствами дуги.
Чем меньше баланс полярности, тем
больше глубина проплавления (для
сварки больших толщин и алюминия,
очищенного от оксидной пленки).
Большая глубина про-
плавления, узкая дуга.
Зона очистки визуаль-
но не видна.
Чем больше баланс полярности, тем
лучше эффект очистки (для ремонтных
работ, тонколистовой металл).
Небольшая глубина
проплавления, широкая
дуга.
Зона очистки отчетли-
во видна.
