9.3. ГОРЕЛКИ ДЛЯ АРГОНОДУГОВОЙ СВАРКИ

Для работы в TIG режиме с аппаратом понадобится предназначенная для этого горелка

(См. рис. 9.3.1, 9.3.2).

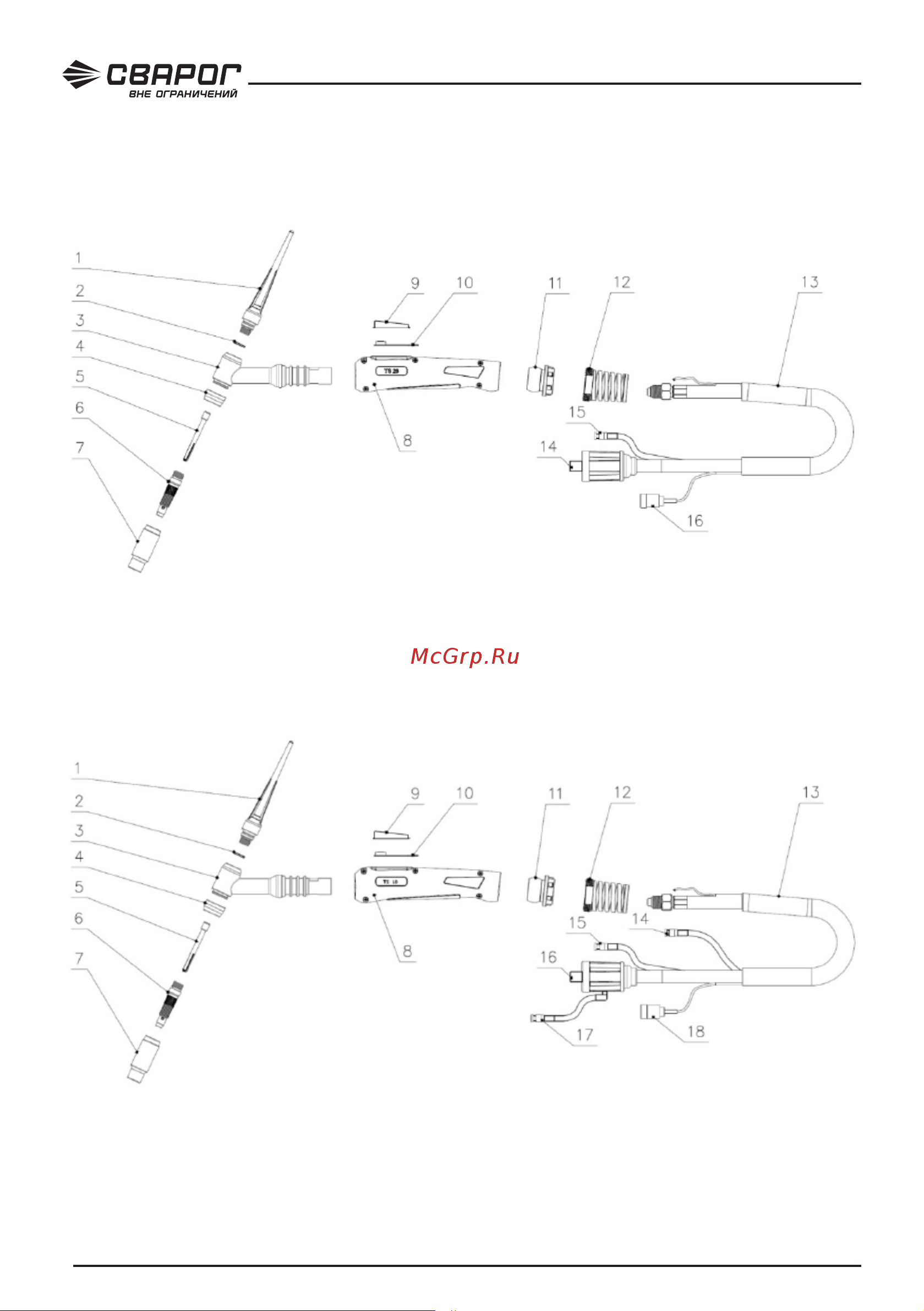

Рис. 9.3.1. Горелка для аргонодуговой сварки воздушного охлаждения.

1) Заглушка. 2) Уплотнительное кольцо. 3) Головка горелки. 4) Кольцо. 5) Цанга.

6) Держатель цанги. 7) Сопло. 8) Рукоятка. 9) Кнопка. 10) Микровыключатель.

11) Уплотнитель. 12) Пружина. 13) Шлейф. 14) Силовой наконечник.

15) Разъём подвода газа горелки. 16) 2-pin разъём.

Рис. 9.3.2. Горелка для аргонодуговой сварки водяного охлаждения.

1) Заглушка. 2) Уплотнительное кольцо. 3) Головка горелки. 4) Кольцо. 5) Цанга.

6) Держатель цанги. 7) Сопло. 8) Рукоятка. 9) Кнопка. 10) Микровыключатель.

11) Уплотнитель. 12) Пружина. 13) Шлейф. 14) Разъём подвода газа горелки. 15) Разъём

«Вода/вход». 16) Силовой наконечник. 17) Разъём «Вода/выход». 18) 2-pin разъём.
