REAL TIG 315 P AC/DC MULTIWAVE
27
7.6. ПЕДАЛЬ УПРАВЛЕНИЯ СВАРОЧНЫМ ТОКОМ, ПРИНЦИП РАБОТЫ
И СПОСОБ ПОДКЛЮЧЕНИЯ
Педаль управления сварочным током служит для включения/выключения сварочной дуги
и регулировки тока в процессе сварки. Общий вид педали и принцип подключения показан
на рисунке 7.6.1.
Разъём № контакта Описание
3-Pin 1, 2, 3
Регулировка
сварочного тока
2-Pin 1, 2
Включение
сварочной дуги
Разъём 3-Pin
№ контакта Цвет провода
1 Черный
2 Коричневый
3 Синий
Разъём 2-Pin
№ контакта Цвет провода
1 Белый
2 Жёлтый

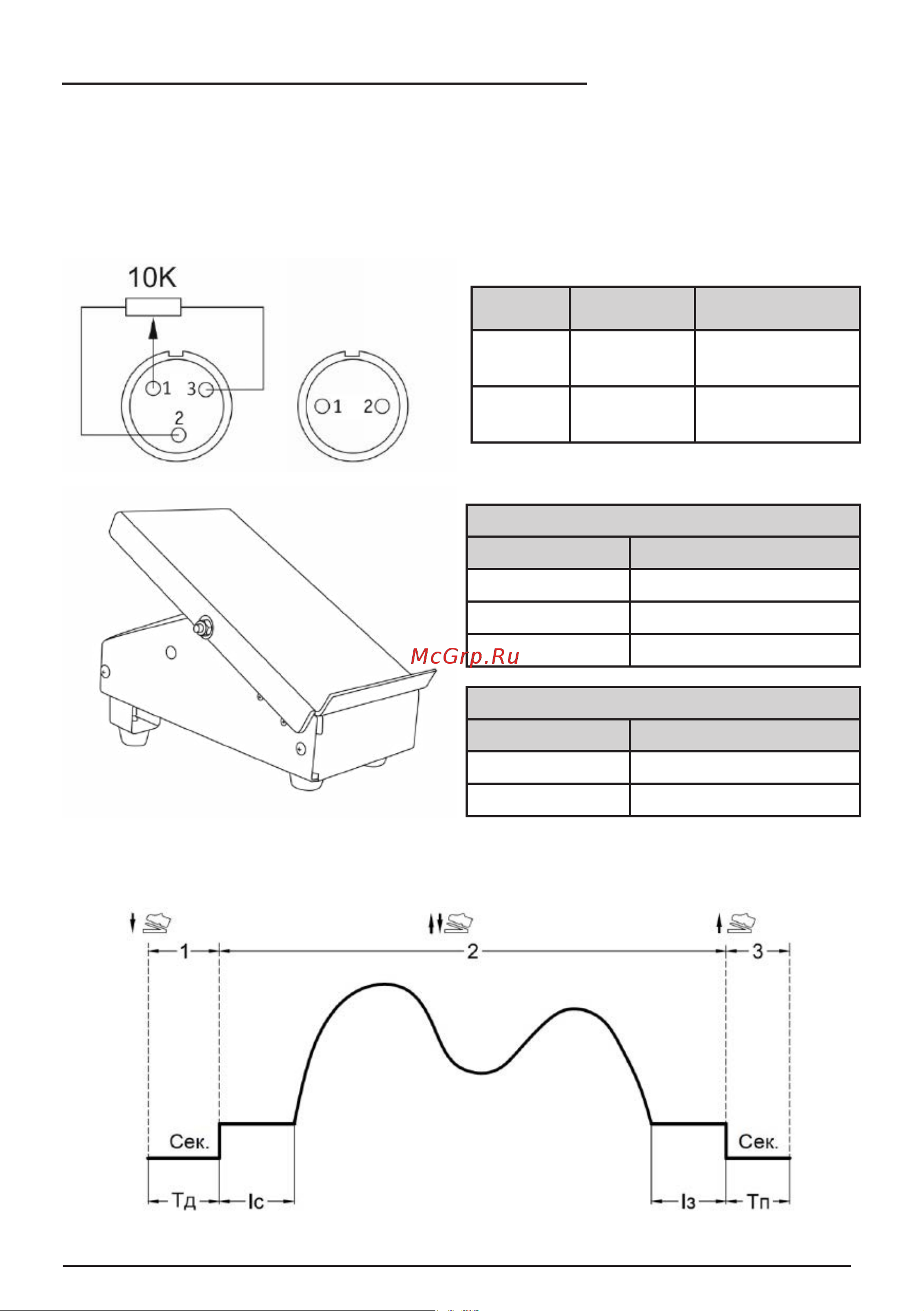

Рис. 7.6.1. Педаль управления сварочным током.
Принцип работы педали управления сварочным током показан на рисунке 7.6.2.
Рис. 7.6.2. Принцип работы.
