1-й такт:
• Нажмите и удерживайте кнопку сварочной горелки.
• Начнется отсчет установленного времени продува газа до сварки.
• Сработает ВЧ поджиг, возникнет основная дуга.
• Установленный стартовый ток за установленное время нарастания достигнет значения
основного тока сварки.
2-й такт:
• Отпустите кнопку горелки.
• Основной сварочный ток за установленное время спада уменьшится до тока завершения.
• Дуга продолжит гореть на установленном токе завершения.
3-й такт:
• Для гашения сварочной дуги 2 раза нажмите кнопку на горелке в течение 1 с. Начнется
отсчет установленного времени продува газа после сварки.
Режим SPOT рекомендуется использовать при сборке металлоконструкций и сварке корот-
ких швов с одинаковой длиной (См. рис. 7.5.4, см. раздел 9.14).

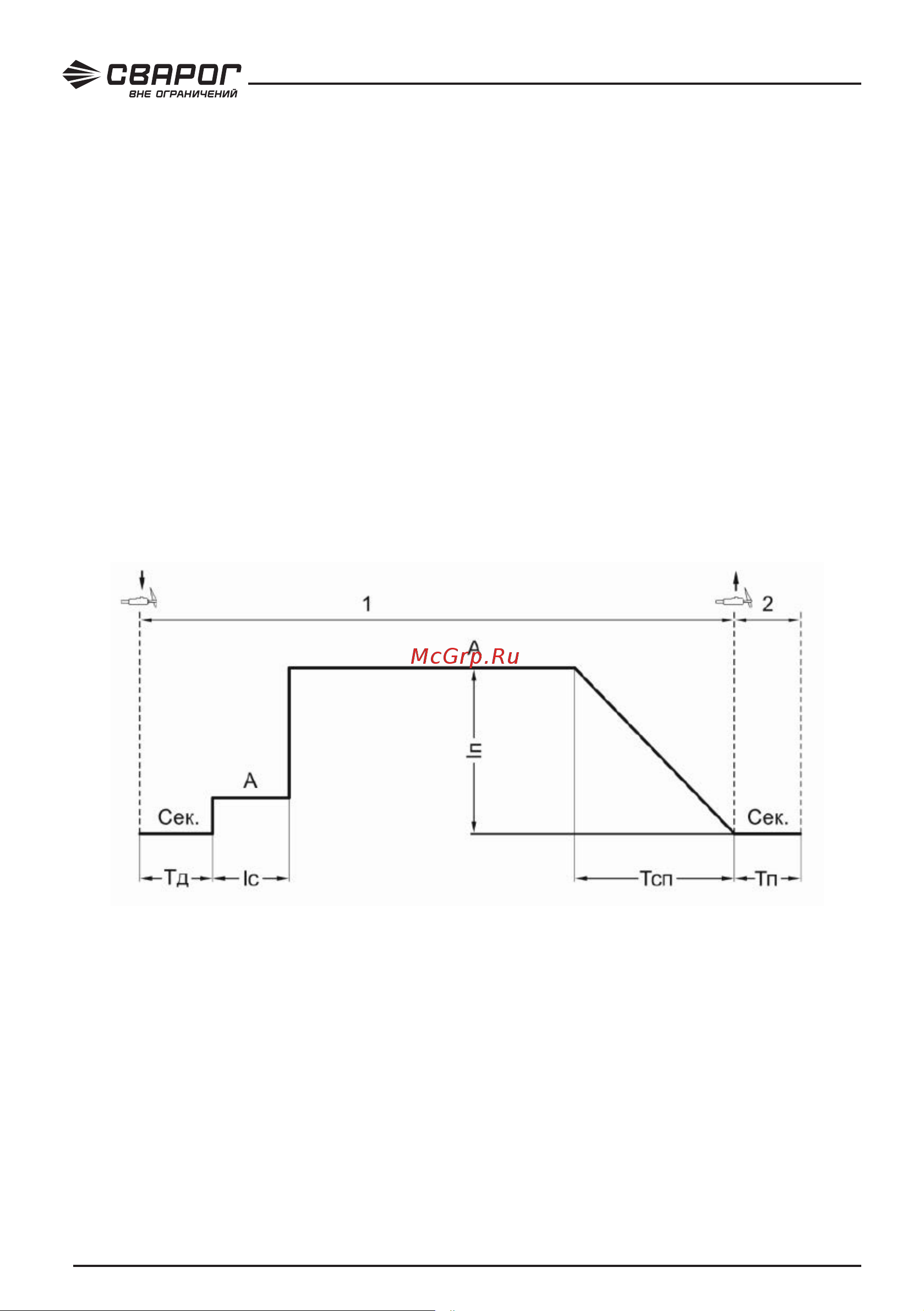

Рис. 7.5.4. Режим работы SPOT.
1-й такт:
• Нажмите и удерживайте кнопку сварочной горелки.
• Начнется отсчет установленного времени продува газа до сварки.
• Сработает ВЧ поджиг, возникнет основная дуга.
• Установленный стартовый ток за установленное время нарастания достигнет значения
основного тока сварки.
• За установленное время спада ток завершит свой цикл, дуга погаснет, начнется отсчет
установленного времени продува газа после сварки.
2-й такт:
• Отпустите кнопку горелки.
