![Сварог TIG 315 P AC/DC MULTIWAVE REAL (E30301) 99630 Инструкция по эксплуатации онлайн [25/96] 846674](/img/pdf.png)
Сварог TIG 315 P AC/DC MULTIWAVE REAL (E30301) 99630 Инструкция по эксплуатации онлайн [25/96] 846674
![Сварог REAL TIG 315 P AC/DC MULTIWAVE (E30301) Инструкция по эксплуатации онлайн [25/96] 687519](/views2/1913694/page25/bg19.png)
REAL TIG 315 P AC/DC MULTIWAVE
25
2-й такт:
• Отпустите кнопку сварочной горелки.
• За установленное время нарастания основной ток достигнет установленного значения.
3-й такт:
• Нажмите и удерживайте кнопку сварочной горелки.
• За установленное время спада ток завершения достигнет установленного значения.
4-й такт:
• Отпустите кнопку сварочной горелки.
• Начнется отсчет установленного времени продува газа после сварки.
Режим «Повтор» рекомендуется использовать при сварке материалов разной толщины
или выполнении сложных задач с разным зазором и разделкой кромок (См. рис. 7.5.3).
В режиме повтора цикл сварки можно повторять неограниченное количе-
ство раз. Сварочная дуга будет гореть между установленным током завер-
шения и основным током.

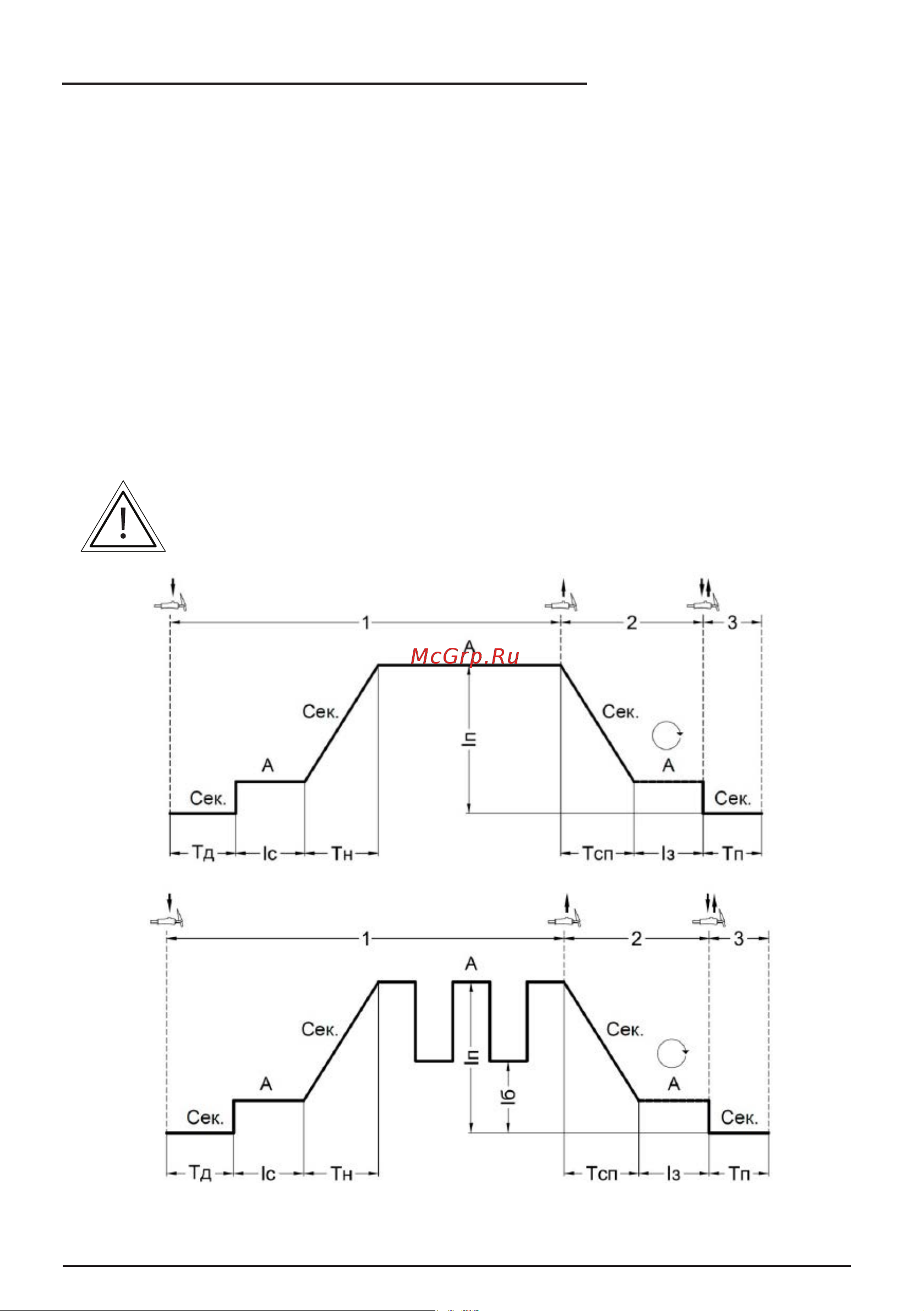

Рис. 7.5.3. Режим работы аппарата «Повтор» и «Повтор» в импульсном режиме.
