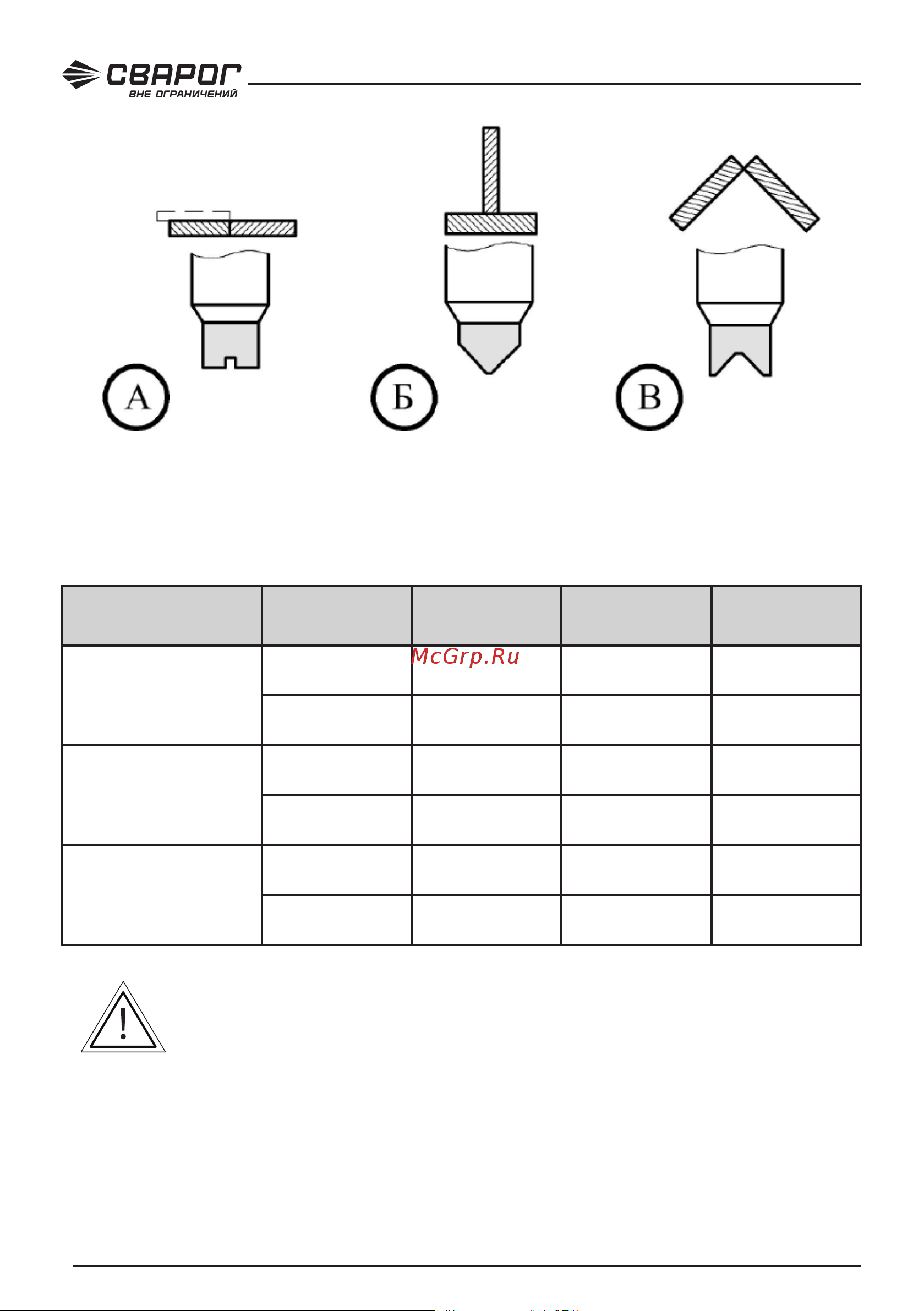

Рис. 9.15.3. Виды насадок в зависимости от типа сварных соединений.
А) Стыковое и нахлесточное соединение. Б) Тавровое соединение. В) Угловое соединение.
Не допускается попадание между свариваемыми пластинами грязи и других инородных
тел. Производите точечную сварку на ровных недеформированных пластинах.
Таблица 9.15.1. Режимы для Spot сварки.
Тип соединения
Толщина
металла, мм
Время сварки
точки, с
Сила тока, А Спад тока, с
Стыковое
1/1 0,7 – 1,0 60 – 70 0,9
2/2 0,8 – 1,5 110 – 130 0,9
Нахлесточное
1/2 0,9 – 1,2 150 – 200 0,9
1/1 0,7 – 0,9 120 – 150 0,9
Угловое
1/1 0,7 – 0,9 110 – 120 0,9
2/2 0,9 – 1,2 150 – 170 0,9
Данные рекомендации носят ознакомительный характер.
