11.3. ЭЛЕКТРОМАГНИТНОЕ ДУТЬЕ
При сварке на постоянном токе также следует учитывать эффект электромагнитного
дутья дуги. Для уменьшения данного фактора следует переместить место клеммы заземле-
ния либо изменить угол наклона электрода (См. рис. 11.3.1).

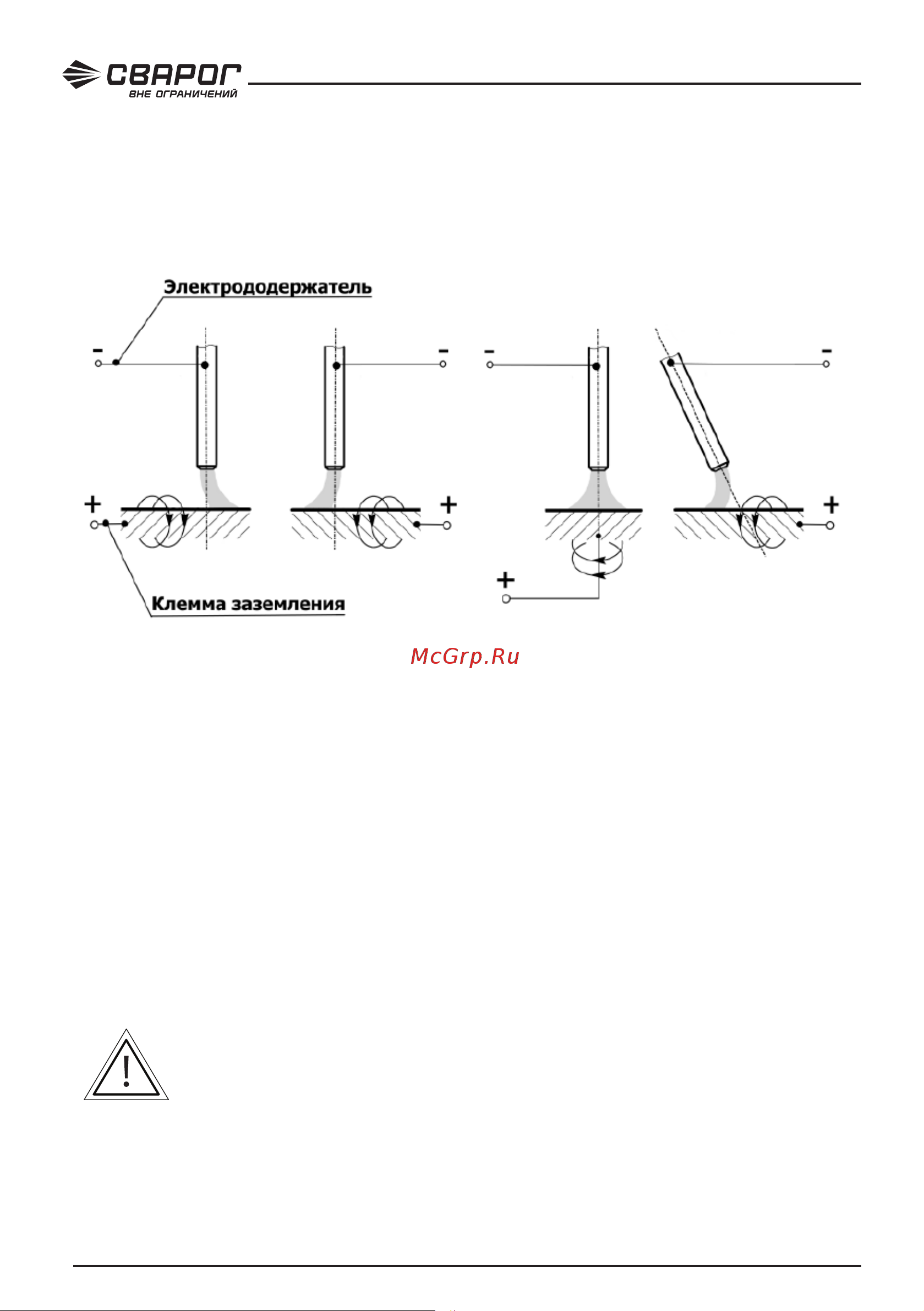

Рис. 11.3.1. Схема отклонения дуги постоянного тока.
11.4. СВАРКА ММА НА ПЕРЕМЕННОМ ТОКЕ
Переменный ток не имеет полярности. При использовании данного режима отсутствует
эффект электромагнитного дутья дуги. Применяется в следующих случаях:
• сварка производится с большой разницей в массе деталей;
• сложное пространственное положение;
• сложная форма свариваемых деталей;
• сварка производится в близи большого источника электромагнитного поля.
Электроды для сварки на переменном токе в большинстве случаев имеют рутиловое по-
крытие.
Тип покрытия и возможность сварки на переменном токе указан на
упаковке покрытых электродов.
