32
8.1. ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ
Подсоедините сетевой ка-
бель к электросети с требуе-
мыми параметрами. Проверь-
те надежность соединения
кабеля и сетевой розетки
(См. рис. 8.1.1).

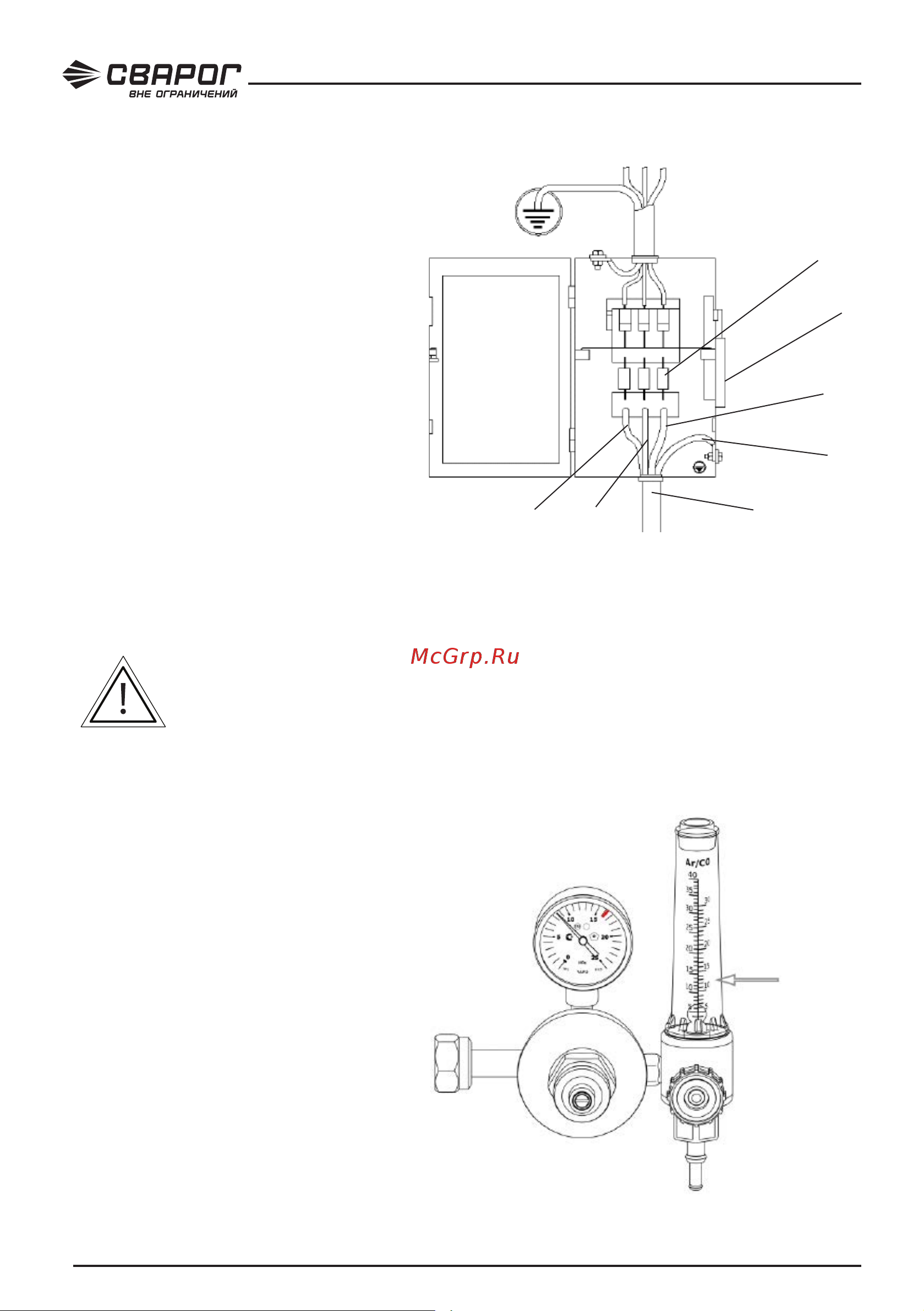

Рис. 8.1.1. Схема подключения к сети.
1) Выключатель. 2) Предохранители. 3) Сетевой кабель источника питания:
а) чёрный – подключение фазы, б) коричневый – подключение фазы, в) серый – подключение
фазы, г) желто-зелёный заземляющий кабель (земля, не соединять с нулевым проводом!).
Желто-зеленый провод подключается к заземляющему контуру, а не к
нулевому проводу. В случае неправильного соединения проводов обору-
дование выйдет из строя и потеряет гарантию!
8.2. РЕГУЛЯТОР ГАЗА
С помощью регулятора (См. рис 8.2.1)
установите необходимый расход за-
щитного газа (от 4 до 25 л/мин в за-
висимости от выполняемых задач или
см. табл. 9.16.3).
Рис. 8.2.1. Расход защитного газа.
1
г
б
в
3
2
а
Шкала расхода
защитного газа
