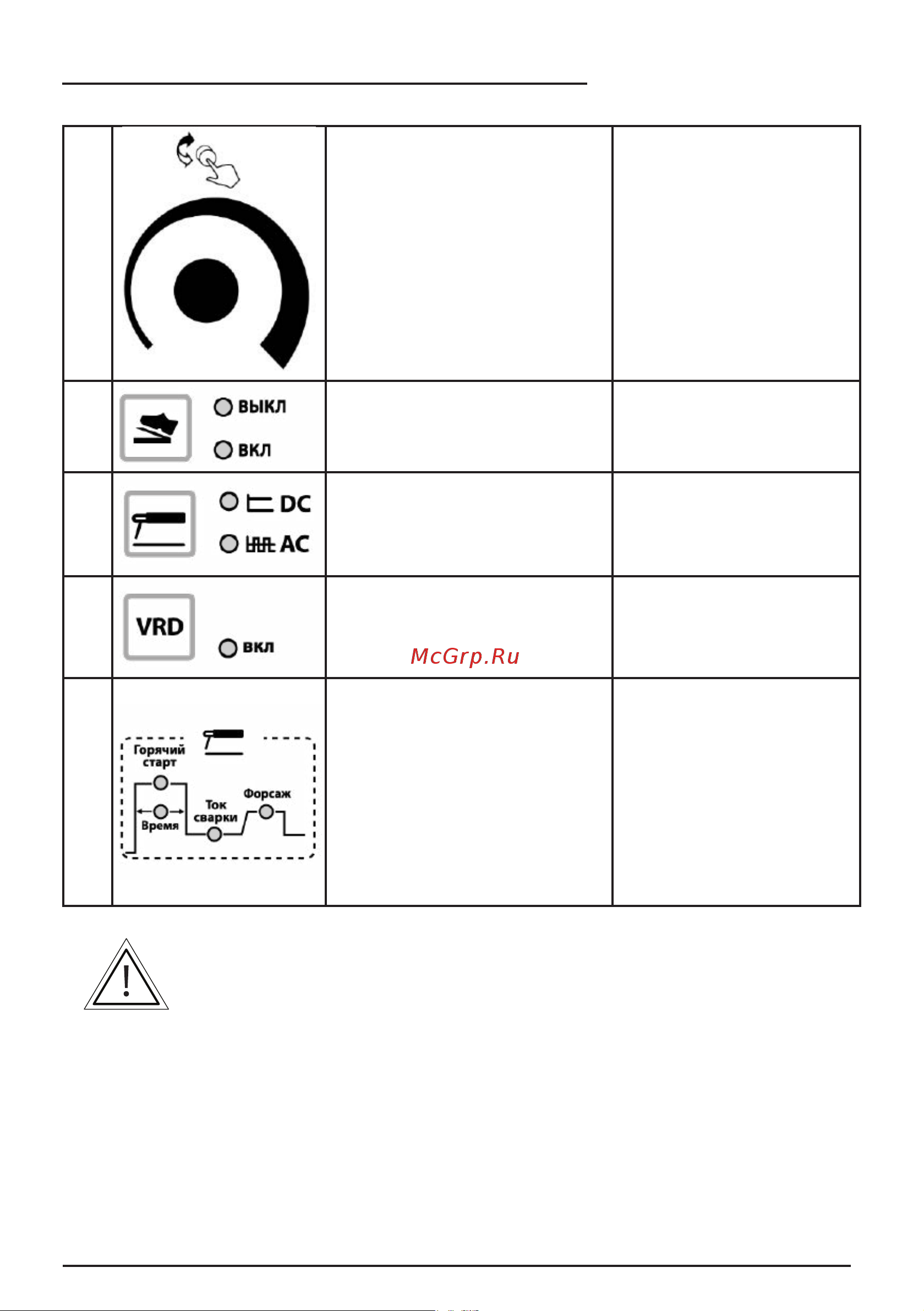

REAL TIG 315 P AC/DC MULTIWAVE
17
12
Регулятор выбора и
регулировки параметра.
Чтобы выбрать параметр,
вращайте регулятор влево
или вправо. Чтобы уста-
новить параметр, нажмите
на регулятор и установите
параметр. Чтобы выйти из
регулировки, нажмите на
регулятор еще раз.
13
Включение педали управления. См. раздел 7.6.
14
1. Ручная дуговая сварка,
постоянный ток (DC).
2. Ручная дуговая сварка,
переменный ток (AC).
См. раздел 11.4.
15
Снижение напряжения
холостого хода до безопасного
уровня.
Применяется в
помещениях с повышен-
ной влажностью.
16
Циклограмма сварки.
Циклограмма для ММА
сварки (См. раздел 7.2).
ВНИМАНИЕ! При неплотном подсоединении кабелей возможны выгора-
ния панельных розеток, что приводит к выходу аппарата из строя.
