9.4. РАСХОДНЫЕ МАТЕРИАЛЫ ДЛЯ СВАРОЧНЫХ ГОРЕЛОК
В зависимости от типа горелки и вида сварного соединения сопла можно менять, чтобы
получить шов необходимого качества.

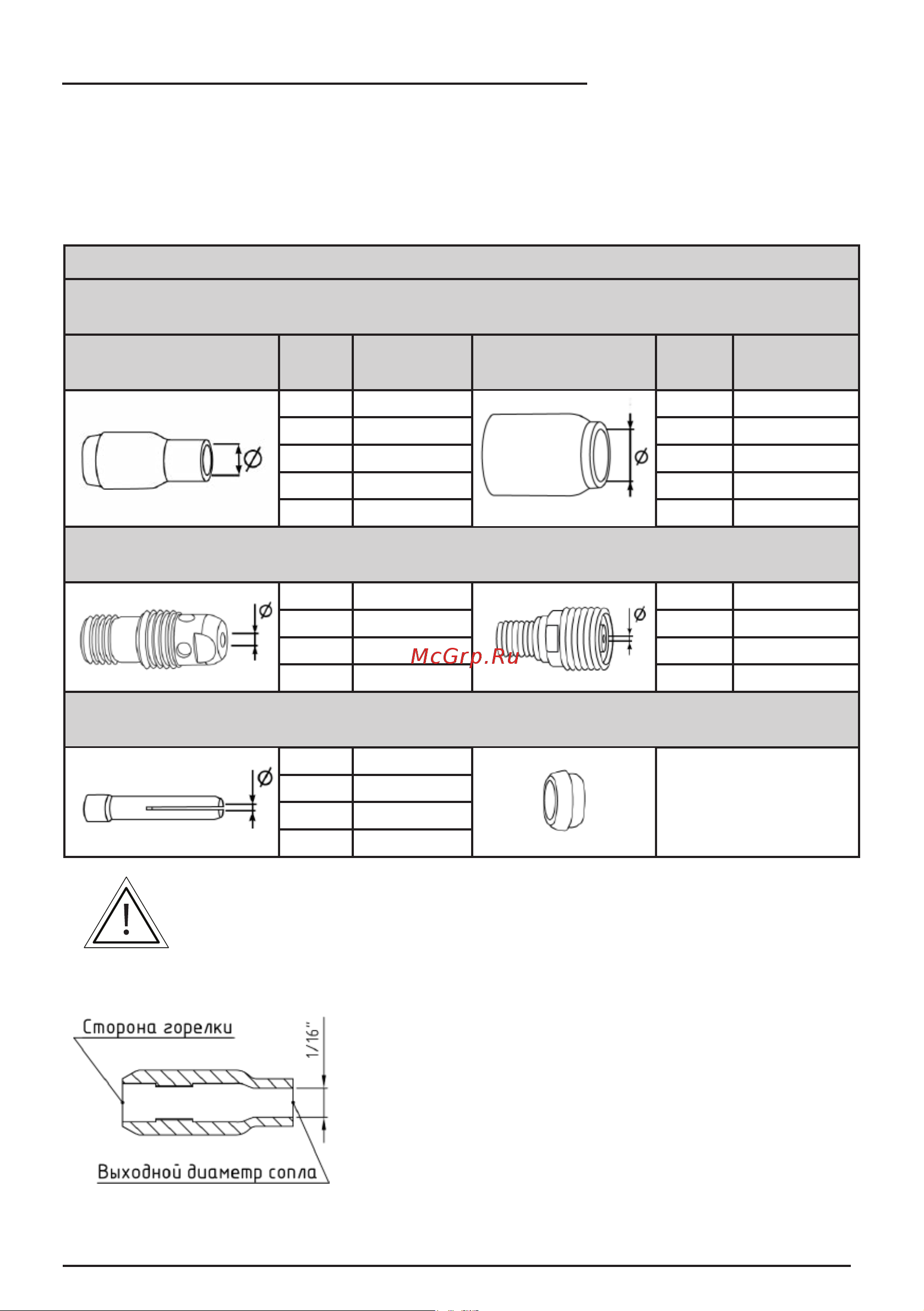

Таблица 9.4.1. Расходные материалы для горелок серии TS 9/20/25/Super TS20.
Серия горелки TS 9/20/25/Super TS20
Сопло: выбирается в зависимости от диаметра вольфрамового электрода.
Чем больше диаметр электрода, тем больше диаметр сопла.
Для обычного сопла Ø* Артикул
Для газовой
линзы
Ø
Артикул
6,4 IGS0067 6,5 IGS0091
8 IGS0068 8 IGS0092
9,5 IGS0069 9,5 IGS0093
11 IGS0065 11 IGS0094
12,5 IGS0061 12,5 IGS0050
Держатель цанги: выбирается в зависимости от диаметра вольфрамового электрода.
Диаметр держателя цанги должен быть равен диаметру выбранного электрода.
1,6 IGF0008-16 1,6 IGF0005-16
2,0 IGF0008-20 2,0 IGF0005-20
2,4 IGF0008-24 2,4 IGF0005-24
3,2 IGF0008-32 3,2 IGF0005-32
Цанга: выбирается в зависимости от диаметра вольфрамового электрода. Диаметр цанги
должен быть равен диаметру выбранного электрода. Цанги взаимозаменяемы.
1,6 IGU0008-16
Кольцо
взаимозаменяемое,
Артикул: IGK0006.
2,0 IGU0008-20
2,4 IGU0008-24
3,2 IGU0008-32
В таблице представлены наиболее часто используемые позиции.
* Если не указан выходной диаметр, то его можно
определить по номеру сопла.
Пример: Сопло №4. Число 4 нужно разделить на 16.
4/16 = 0,25 (дюйма).
Переведем дюймы в мм (1 дюйм = 25,4 мм):
0,25 х 25,4 = 6,35 мм.
Остальные диаметры определяются аналогично.
