REAL TIG 315 P AC/DC MULTIWAVE
19
7 с Время спада тока: 0–15
Время перехода от пикового тока до тока заверше-
ния.
8 А
Ток завершения DC:
5–315
Ток завершения AC:
20–315
Применяется в основном для заварки кратера.
9 с
Продув газа после
сварки: 0,5–15
Используется для защиты окончания сварочного
шва.
10 Гц
Частота переменного
тока: 50–200
Зависимость между шириной и скоростью
фокусирования сварочной дуги (См. табл. 9.12).
11 %
Баланс полярности:
20–60
Зависимость между глубиной проплавления и очи-
стительными свойствами дуги (См. табл. 9.1).
12
Гц Для MIX TIG: 1–20
Частота смены переменного и постоянного тока (Cм.
раздел 9.12).
с Время сварки: 0,01–1,0 Время сварки в режиме SPOT.
13
% Для MIX TIG: 5–95 Заполнение постоянным током (Cм. раздел 9.12).
с Время паузы: 0,5–5 Время паузы между прихватками в режиме SPOT.
7.2. ЦИКЛОГРАММА ДЛЯ ММА СВАРКИ
Инверторный сварочный аппарат позволяет регулировать полную циклограмму сварки в
режиме ММА (См. рис. 7.2.1).

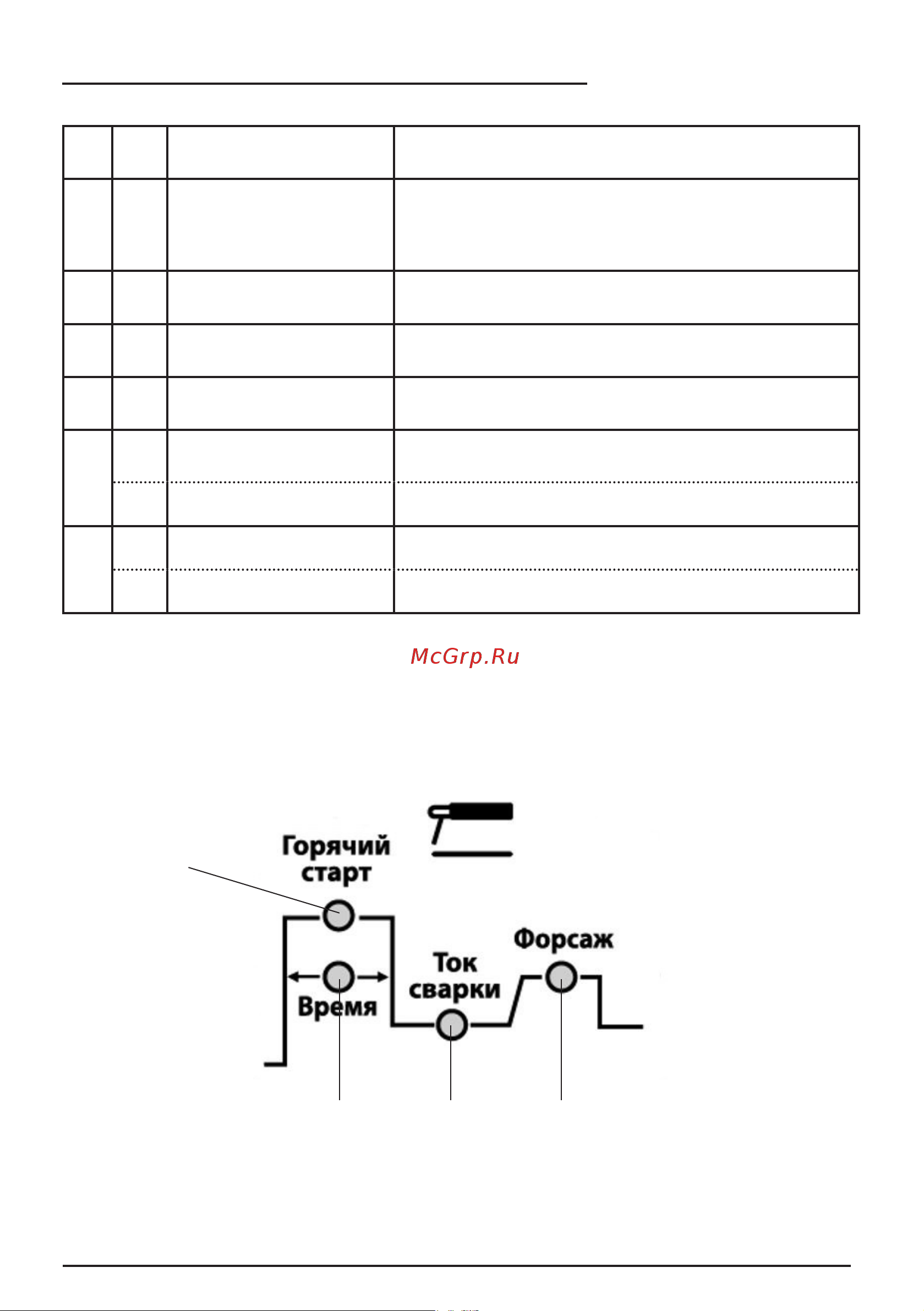

Рис. 7.2.1. Циклограмма сварки MMA.
1
2 3 4
