20
Поз.
Ед.
изм.
Параметры Описание
1 А
Горячий старт:
0 – 80
Для обеспечения лучшего поджига дуги в начале сварки
инвертор автоматически повышает сварочный ток. Это по-
зволяет значительно облегчить начало сварочного процесса
(См. рис. 7.2.2).
2 с
Время длитель-
ности горячего
старта: 0,01 – 1,5
В зависимости от толщины свариваемого металла и диаме-
тра покрытого электрода (См. табл. 11.7.2).
3 А
Ток сварки:
10 – 270
В зависимости от толщины основного металла
(См. табл. 11.7.1).
4 А
Форсаж дуги:
0 – 100
Рекомендуется применять при сварке покрытыми электро-
дами на малых токах. В процессе сварки происходит автома-
тическая регулировка силы сварочного тока, что уменьшает
склонность к залипанию покрытого электрода к свариваемой
детали (См. рис. 7.2.3).

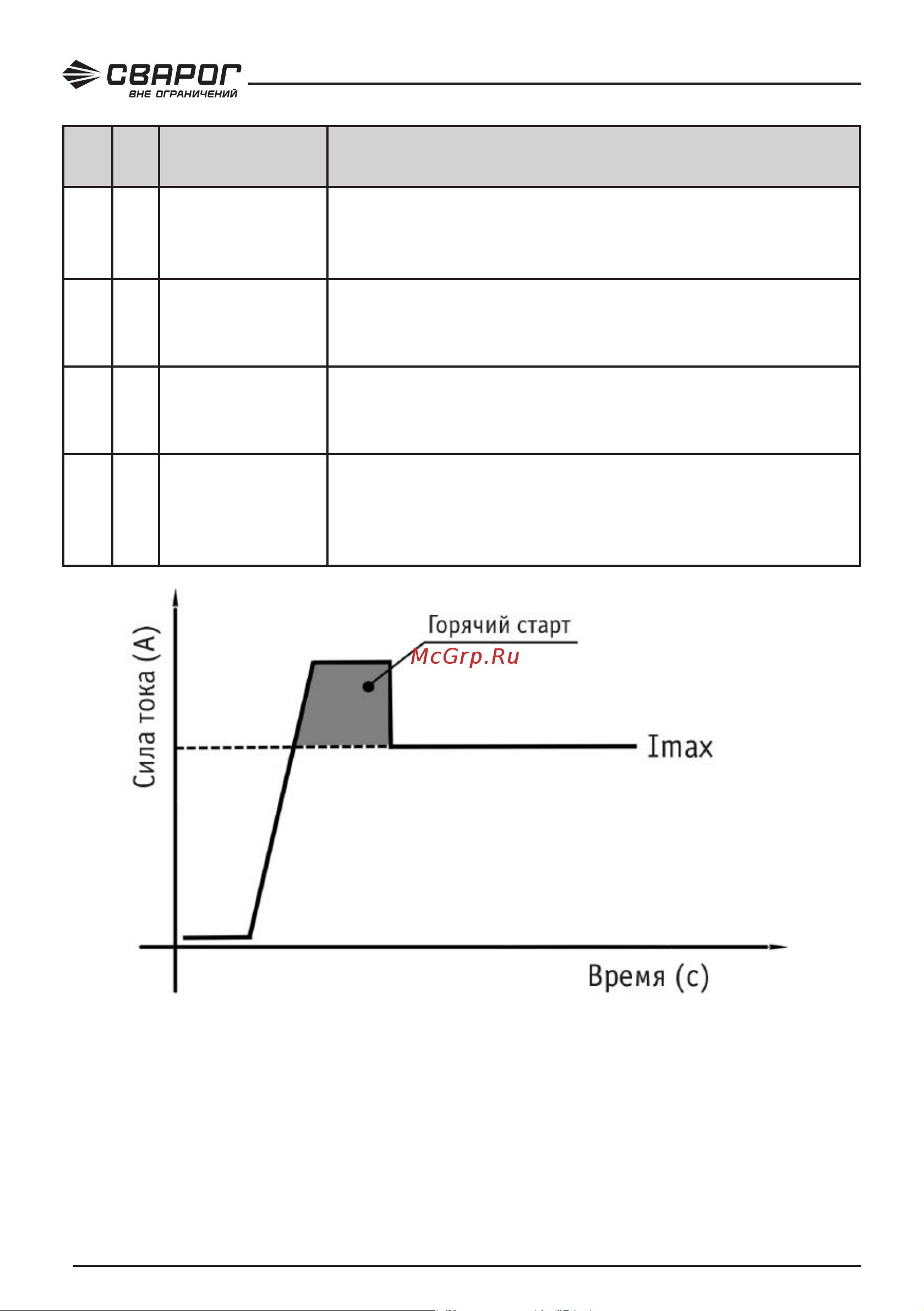

Рис. 7.2.2. Горячий старт.
