REAL TIG 315 P AC/DC MULTIWAVE
21

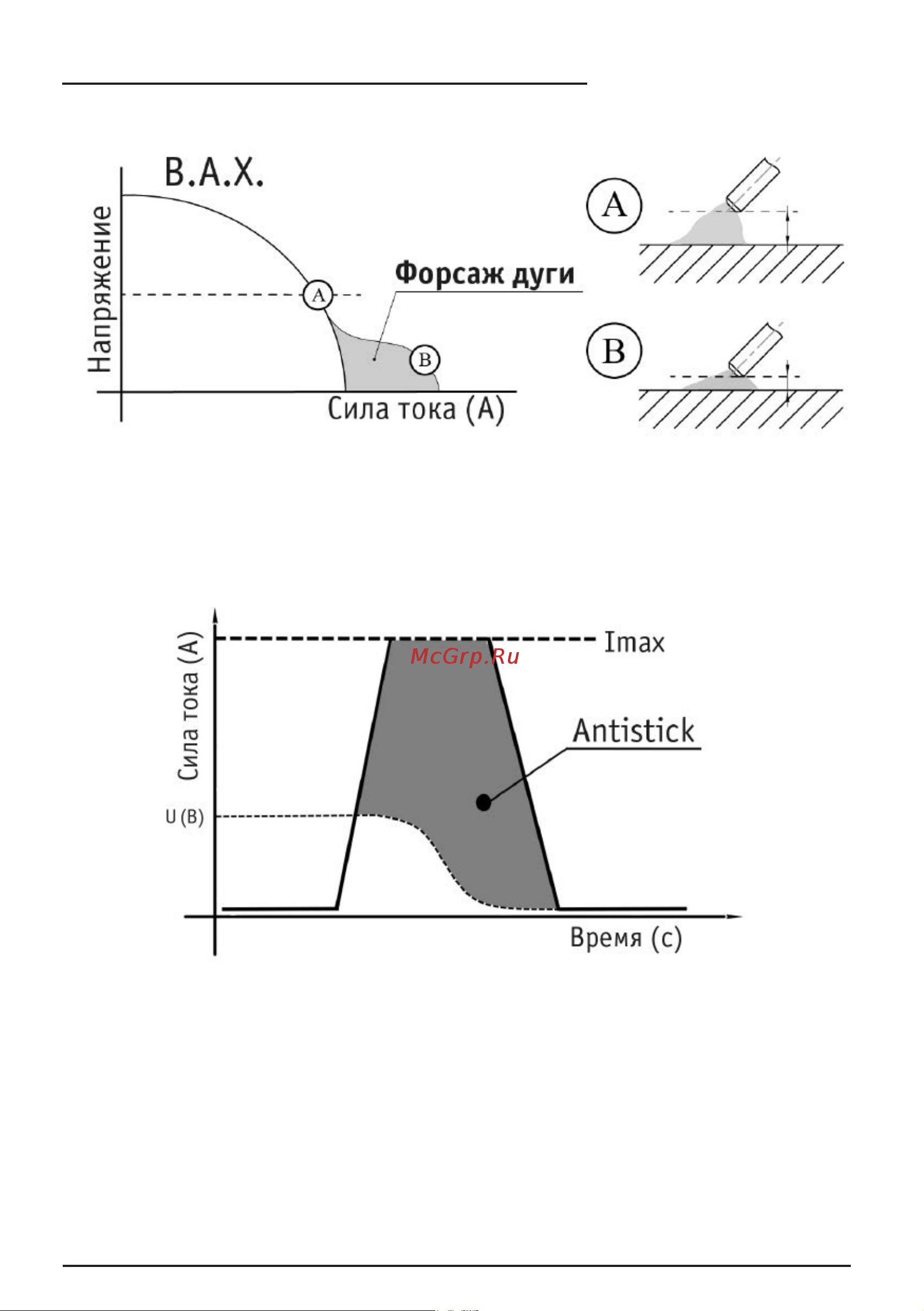

Рис. 7.2.3. Форсаж дуги.
Antistick – данная функция устраняет прилипание электрода к изделию. Аппарат автомати-
чески снижает ток до минимального, чтобы не допустить перегрева электрода (См. рис. 7.2.4).
Рис. 7.2.4. Antistick.
VRD (Voltage Reduction Device) – функция, снижающая выходное напряжение холостого
хода до безопасного уровня, когда сварочный аппарат включен, но сварка не проводится.
Применяется в помещениях с повышенной влажностью.
