REAL TIG 315 P AC/DC MULTIWAVE
63
10. ПОДГОТОВКА АППАРАТА К РАБОТЕ
ДЛЯ ММА СВАРКИ
Схема подключения оборудования для сварки покрытыми электродами показана на рисун-
ке 10.0.1.

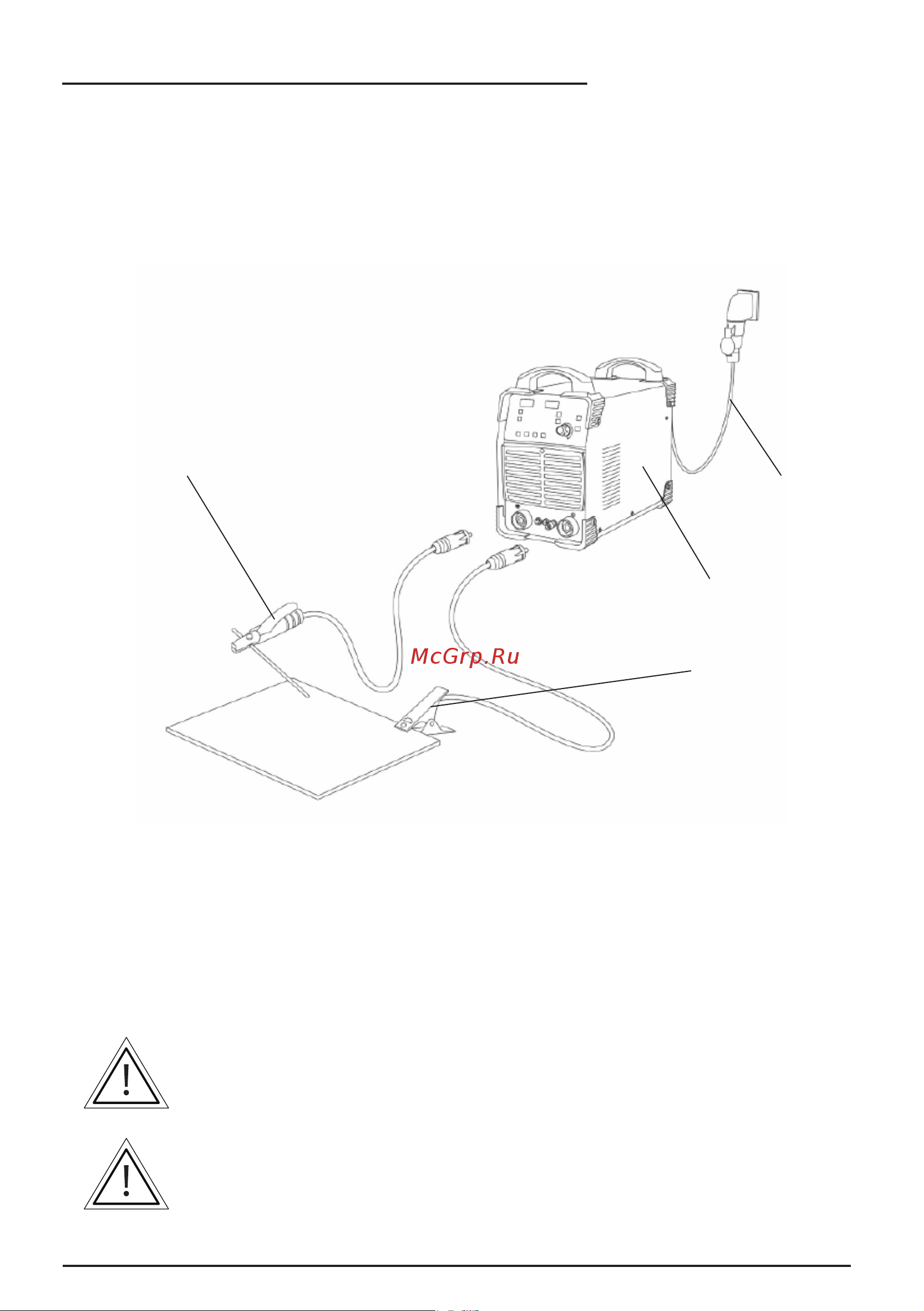

Рис. 10.0.1. Схема подключения оборудования.
1) Электрододержатель. 2) Клемма заземления. 3) Сварочный аппарат. 4) Сетевой кабель
сварочного аппарата.
1. На передней панели сварочного аппарата имеется два панельных разъёма «+» и «-». Для
плотного закрепления кабеля с электрододержателем и кабеля с клеммой заземления в
разъёмах, необходимо плотно вставить силовой наконечник с соответствующим кабелем в
панельный разъём и повернуть его по часовой стрелке до упора.
Электрододержатель не входит в стандартную комплектацию.
При неплотном подсоединении кабелей возможно выгорание панельных
розеток и выход из строя источника питания.
1
2
3
4
