Режимы сварки с большой частотой импульса рекомендовано производить на небольших

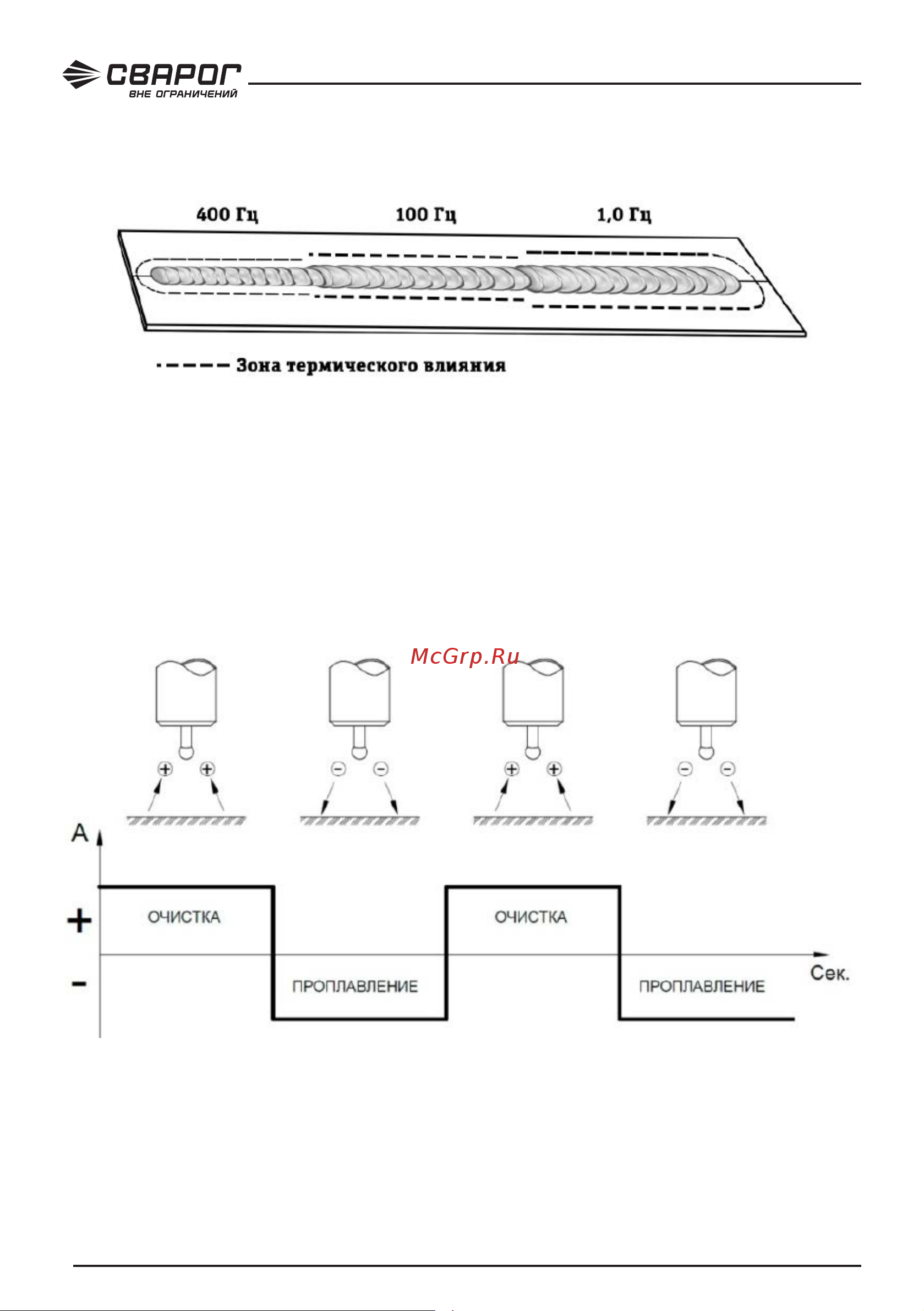

толщинах свариваемого металла. На рисунке 9.10.3 показана зависимость частоты импульса
и зоны термического влияния на нержавеющей пластине толщиной 1 мм.
Рис. 9.10.3. Зависимость частоты импульса.
9.11. ОСОБЕННОСТИ СВАРКИ АЛЮМИНИЯ
Основная трудность при сварке алюминия и его сплавов – это присутствие оксидной плен-
ки Al2O3, имеющей температуру плавления 2044 °C, в то время как температура плавления
самого алюминия составляет около 660 °C.
Аргонодуговая сварка переменным током (TIG AC) позволяет сваривать алюминий и
его сплавы. Переменный ток имеет положительную «+» и отрицательную «-» полуволну
(См. рис. 9.11.1).
Рис. 9.11.1. Полуволна переменного тока.
