![Сварог TIG 315 P AC/DC MULTIWAVE REAL (E30301) 99630 Инструкция по эксплуатации онлайн [40/96] 846674](/img/pdf.png)
Сварог TIG 315 P AC/DC MULTIWAVE REAL (E30301) 99630 Инструкция по эксплуатации онлайн [40/96] 846674
![Сварог REAL TIG 315 P AC/DC MULTIWAVE (E30301) Инструкция по эксплуатации онлайн [40/96] 687519](/views2/1913694/page40/bg28.png)
40

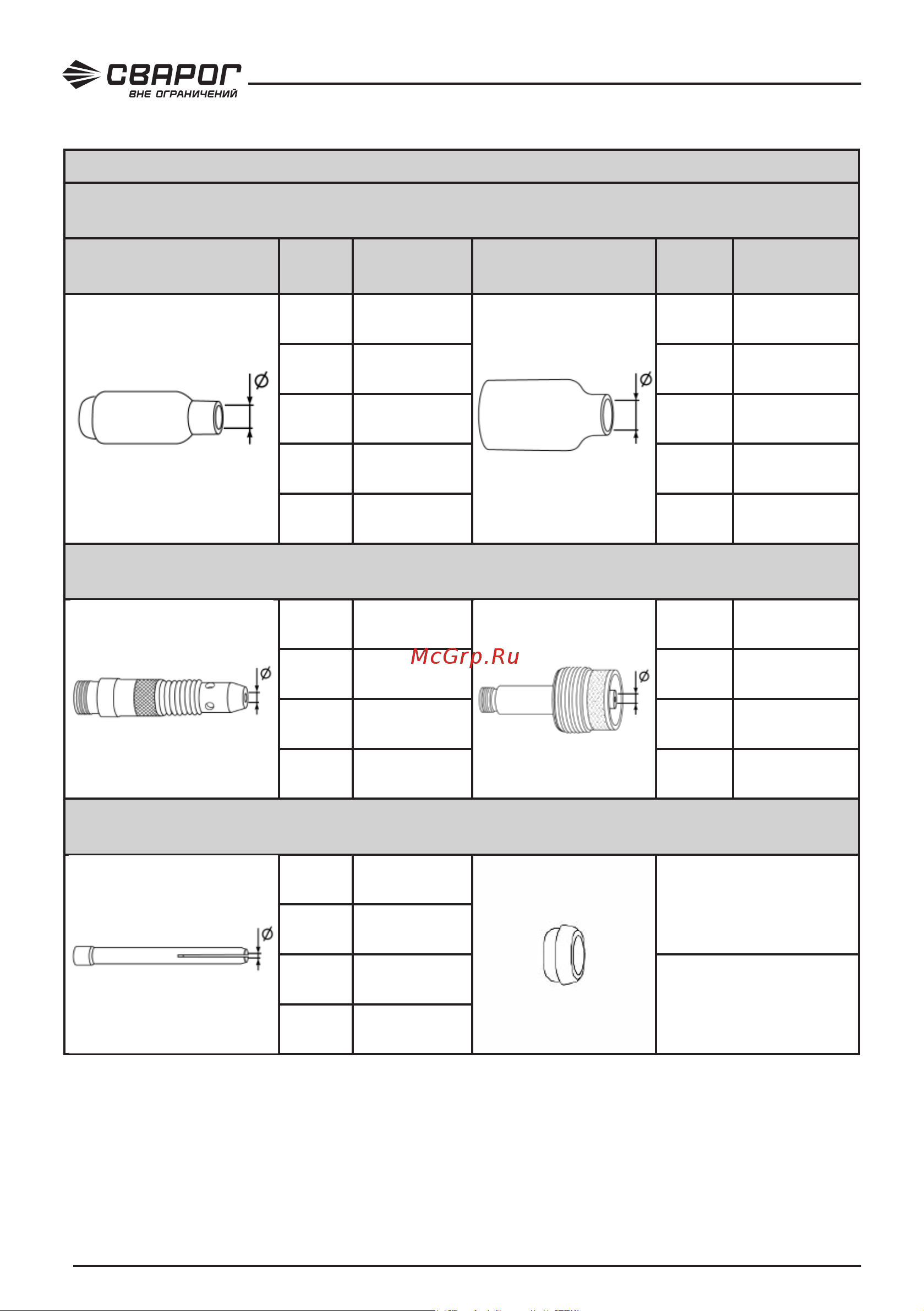

Таблица 9.4.2. Расходные материалы для горелок серии TS 17/18/26/Super TS18.
Серия горелки TS 17/18/26/Super TS18
Сопло: выбирается в зависимости от диаметра вольфрамового электрода.
Чем больше диаметр электрода, тем больше диаметр сопла.
Для обычного сопла Ø* Артикул
Для газовой
линзы
Ø
Артикул
6,5 IGS0007 6,5 IGS0086
8 IGS0008 8 IGS0087
9,5 IGS0009 9,5 IGS0088
11 IGS0005 11 IGS0089
12,5 IGS0001 12,5 IGS0085
Держатель цанги: выбирается в зависимости от диаметра вольфрамового электрода.
Диаметр держателя цанги должен быть равен диаметру выбранного электрода.
1,6 IGF0006-16 1,6 IGF0001-16
2,0 IGF0006-20 2,0 IGF0001-20
2,4 IGF0006-24 2,4 IGF0001-24
3,2 IGF0006-32 3,2 IGF0001-32
Цанга: выбирается в зависимости от диаметра вольфрамового электрода. Диаметр цанги
должен быть равен диаметру выбранного электрода. Цанги взаимозаменяемы.
1,6 IGU0006-16
Для газовой линзы.
Кольцо IGK0008.
2,0 IGU0006-20
2,4 IGU0006-24
Для обычного сопла.
Кольцо IGK0007.
3,2 IGU0006-32
