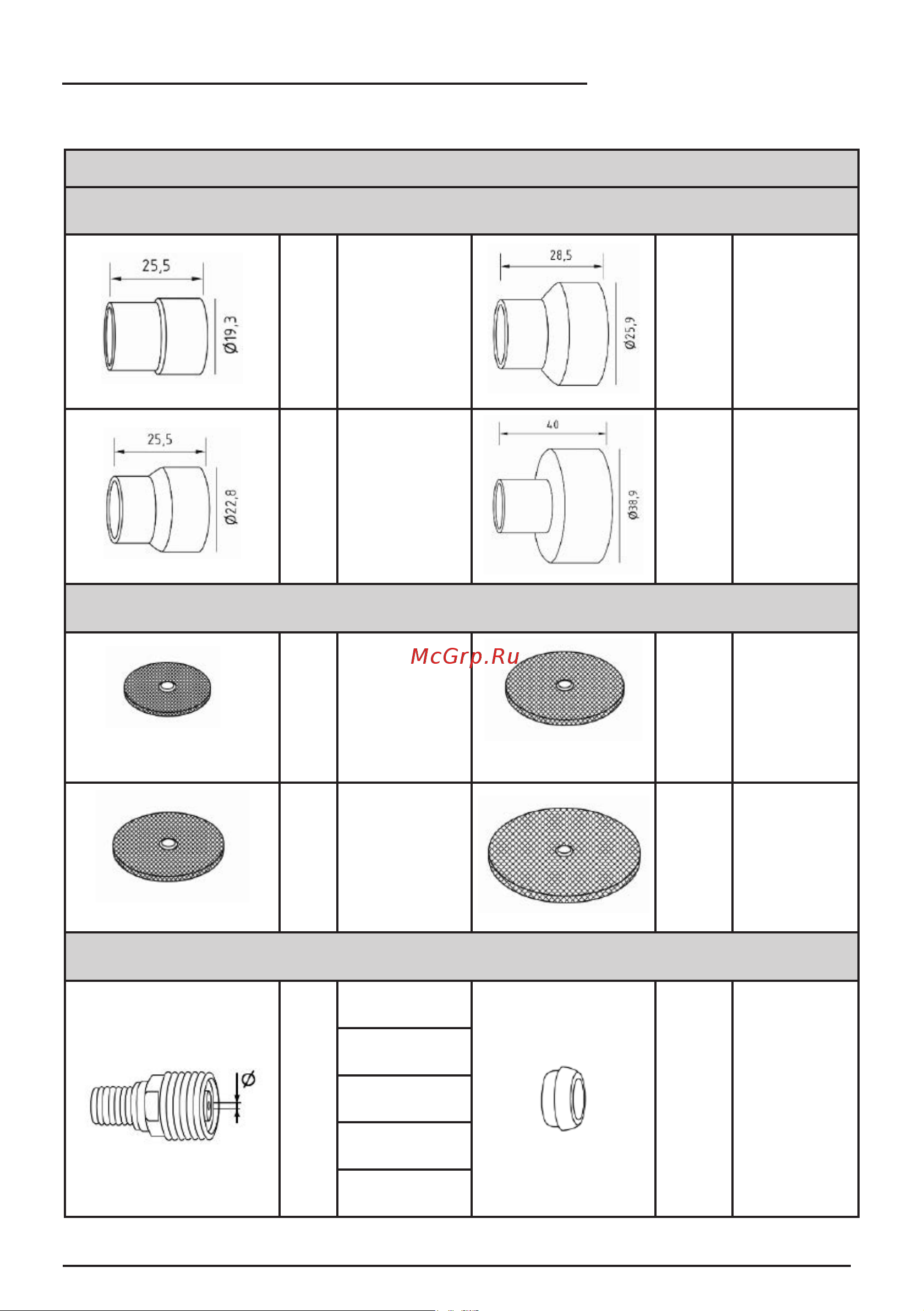

Таблица 9.4.3. Расходные материалы для горелок серии TS 9/20/25/Super TS20 в исполнении Mutant.
Серия горелки TS 9/20/25/Super TS20 Mutant
Сопло: выбирается в зависимости от диаметра вольфрамового электрода.
Чем больше диаметр электрода, тем больше диаметр сопла.
Арт.
IGS0730 -
SVA01
Арт.
IGS0732 -
SVA01
Арт.
IGS0731 -
SVA01
Арт.
IGS0733 -
SVA01
Дополнительная сетка: улучшает рассеивание защитного газа*.
Арт. IFT8290* Арт. IFT8292*
Арт. IFT8291* Арт. IFT8293*
Держатель цанги: выбирается в зависимости от диаметра вольфрамового электрода.
Диаметр держателя цанги должен быть равен диаметру выбранного электрода.
Арт.
IGF0005-10,
Ø1.0
Арт. IGK0006
IGF0005-16,
Ø1.6
IGF0005-20,
Ø2.0
IGF0005-24,
Ø2.4
IGF0005-32,
Ø3.2
